VGA接口静电防护方案

方案简介

VGA(Video Graphics Array)即视频图形阵列，具有分辨率高、显示速率快、颜色丰富等优点，亦称为D-Sub接口，在彩色显示器领域得到了广泛的应用，如笔记本、投影仪、LCD液晶显示屏等。VGA接口主要用于连接计算机与显示设备。当计算机内部以数字形式生成的图像信息需要展现时，这些信息首先会在显卡内的D/A（数字到模拟）转换器中被转换为模拟的R、G、B三原色信号，并附加行、场同步信号，随后通过VGA接口传输至显示设备。

VGA接口需要经常性热插拔，很容易受到ESD静电放电的威胁和破坏。如何避免因频繁的插拔电缆所造成的ESD管损害，同时不影响数据传输，让产品稳定可靠的运行，成为我们迫切需要解决的问题。常规的静电防护器件可能会影响数据的传输，造成图像失真等现象。本文分别选用了分立和集成的两种ESD静电保护器件方案，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。

VGA接口引脚配置

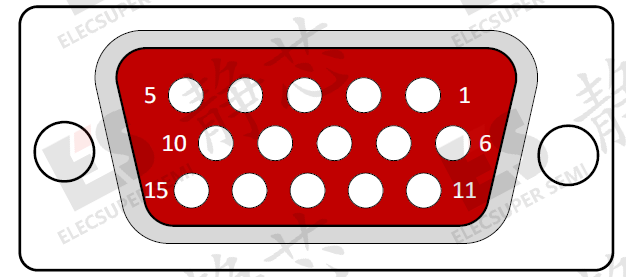

图1 VGA接口引脚配置

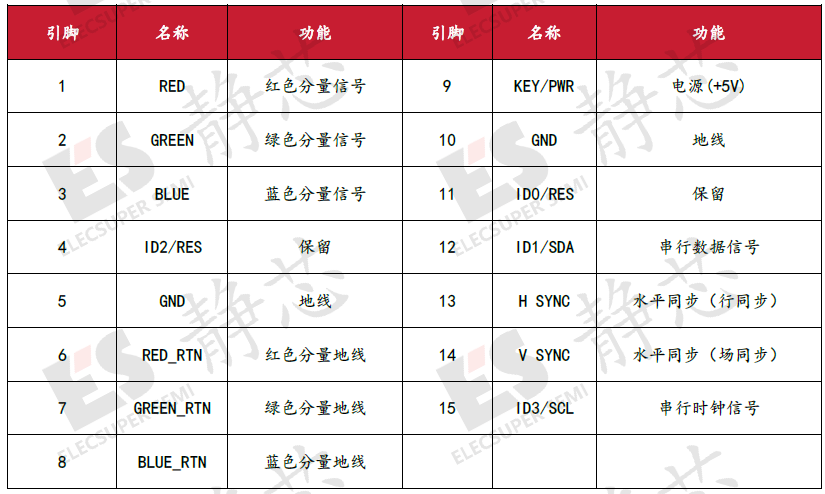

表1 VGA接口引脚配置

应用示例

我们分别选用了分立和集成的两种ESD静电保护器件方案，客户可以根据VGA接口的实际情况选择合适的器件。

方案一：

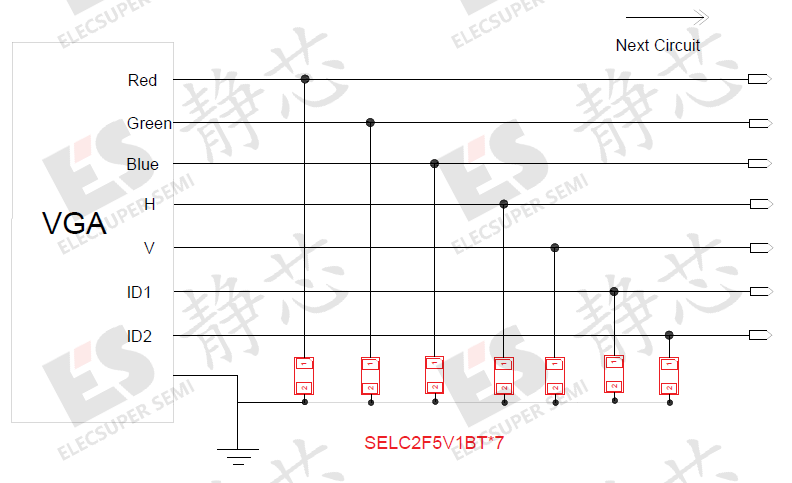

图2 VGA接口应用示例一

该方案采用的是一款分立的ESD保护器件SELC2F5V1BT，可防止各引脚受静电放电的干扰，该器件封装尺寸小，漏电流低，响应速度快，且符合IEC 61000-4-2 (ESD) Level 4 规范，在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。

方案二：

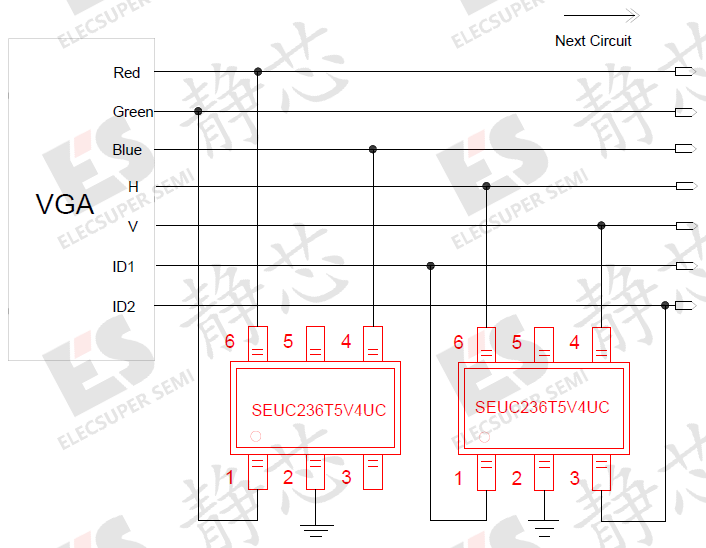

图3 VGA接口应用示例二

该方案采用的是一款集成多路六引脚ESD防护器件SEUC236T5V4UC，SOT-23-6L小封装、响应速度快、钳位电压低、低结电容，保护VGA接口免遭ESD静电放电破坏的同时，确保传输数据的稳定性和完整性。符合IEC 61000-4-2 (ESD) Level 4 规范，在 ±25kV（空气）和 ±25kV（接触）下提供瞬变保护。

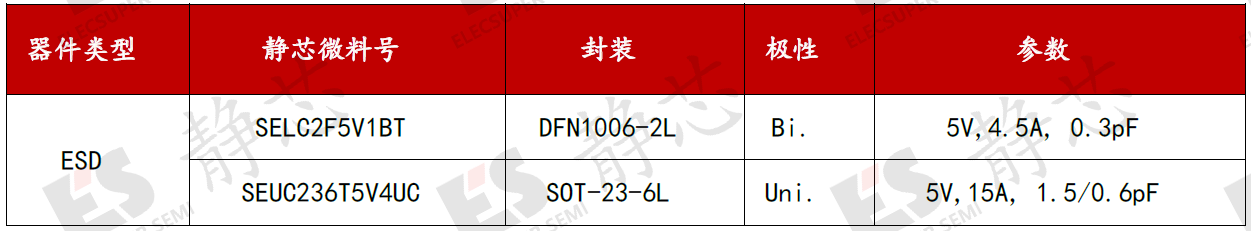

表2 VGA接口可用物料汇总

总结与结论

尽管随着技术的不断进步和新型接口的普及，VGA接口在日常生活中的重要性正在逐渐降低，但在在一些特殊行业或领域（如工业自动化、监控系统等），可能仍然存在大量使用VGA接口的老旧设备。保护VGA接口免受ESD静电损害是保持系统稳定运行的关键环节。

ELECSUPER SEMI研发各种低电容低钳位电压的ESD保护器件，可按照客户需求性能与封装提供定制化开发服务，为各种接口提供值得信赖的保护器件。以上解决方案是保护VGA接口的优选之策，确保影像的正常显示。

电气特性表

At TA = 25℃ unless otherwise noted

表3 SELC2F5V1BT电气特性表

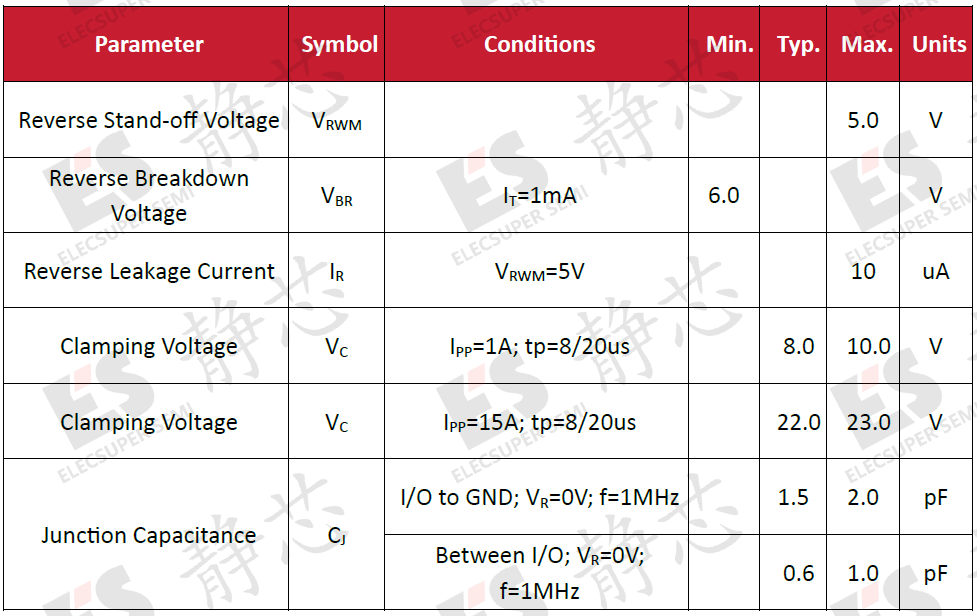

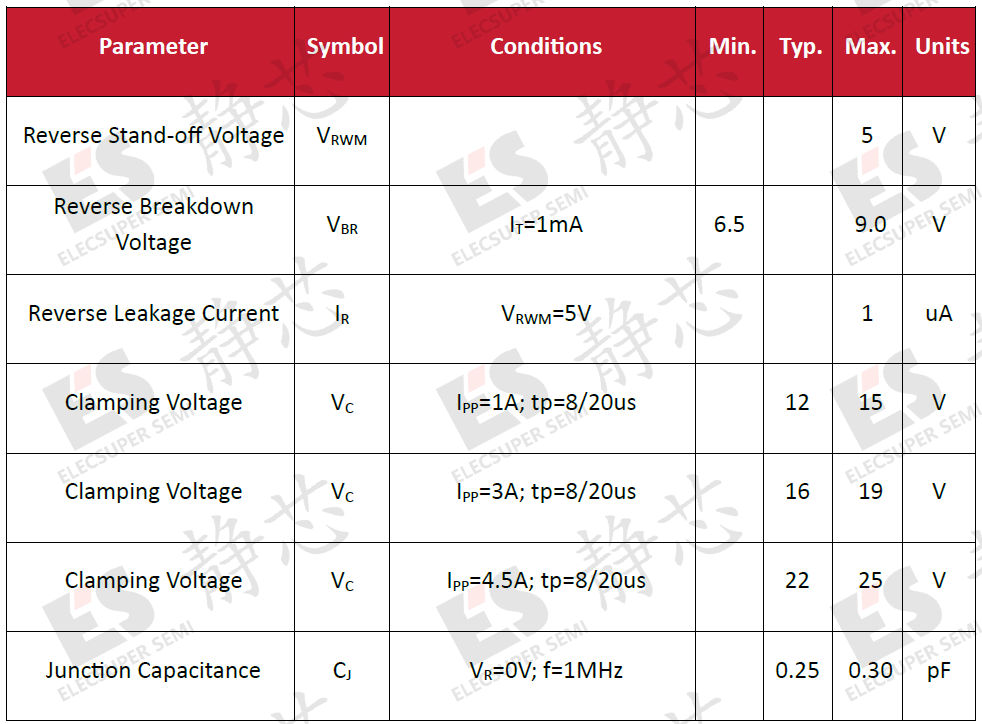

表4 SEUC236T5V4UC电气特性表
