笔记本电脑防护完整方案

笔记本电脑以高度集成的硬件结构适配多元场景：其核心由处理器与显卡组成运算中枢，搭配固态硬盘实现快速启动与文件读取，内存保障多任务流畅运行；轻薄机身内嵌高分辨率屏幕与全尺寸键盘，通过触控板、摄像头及丰富接口连接外设，满足从文档处理、视频会议到轻度娱乐的便携需求，成为现代人移动办公与学习的全能工具。

笔记本电脑作为高度集成的精密电子设备，其内部电路板、芯片组件及存储单元对静电放电（ESD）极为敏感。静电电压虽常在人体接触中难以察觉，但瞬间释放的强电流足以击穿芯片内部的纳米级绝缘层，导致核心芯片损坏或高速信号完整性下降。尤其在干燥环境或合成纤维材质接触场景下，人体静电积累风险加剧，若未采取防静电措施，操作时指尖与主板接口的微小接触就可能成为致命隐患。无论是个人日常维护还是专业IT运维，严格遵循静电防护规范，都是保障设备稳定性、延长使用寿命、避免数据灾难的关键举措。本文基于笔记本电脑系统的各模块电路进行分解，介绍适合笔记本电脑系统的防护方案以及防护器件推荐，使该系统通过IEC 61000‐4‐2和IEC 61000‐4‐5标准。

笔记本电脑框图与可用物料汇总

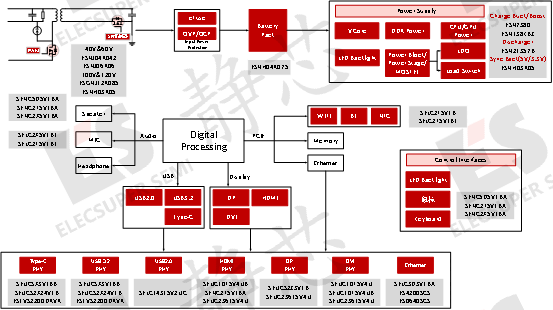

图1笔记本电脑系统结构组成图

笔记本电脑作为便携式计算设备，其组成结构可概括为五大核心模块：

1.显示模块

显示模块用于将处理器处理后的信息以图像的形式呈现给用户，是用户与笔记本电脑交互的重要界面。主要包括液晶显示屏（LCD）、背光模组、显示驱动电路等。液晶显示屏负责显示图像和文字；背光模组为显示屏提供光源，使其在各种环境下都能清晰显示；显示驱动电路则负责将处理器输出的数字信号转换为显示屏能够识别的模拟信号，并控制显示屏的显示效果。

2.处理器模块

处理器模块是笔记本电脑的运算与控制核心，负责执行各种指令，处理数据，协调各部件的工作。它决定了笔记本电脑的整体性能，如运行速度、多任务处理能力等。主要包括中央处理器（CPU）、图形处理器（GPU）以及相关的散热组件。CPU是计算机系统的运算和控制核心，负责解释计算机指令以及处理计算机软件中的数据；GPU则专注于图形渲染和加速，提升图形处理性能，尤其在游戏、视频编辑等图形密集型应用中发挥重要作用。

3.存储模块

存储模块用于存储操作系统、应用程序、用户数据等信息，为笔记本电脑的运行提供数据支持。主要包括固态硬盘（SSD）或机械硬盘（HDD）、内存（RAM）等。固态硬盘具有读写速度快、抗震性好、功耗低等优点，逐渐成为笔记本电脑的主流存储设备；机械硬盘则具有容量大、价格相对较低的特点，在一些对存储容量要求较高且对价格敏感的笔记本电脑中仍有应用。内存则是临时存储数据的地方，其容量和速度直接影响系统的运行流畅度。

4.电源模块

电源模块为笔记本电脑的各个部件提供电力支持，确保其正常运行。主要包括电池、电源适配器、电源管理电路等。电池是笔记本电脑的移动电源，其容量决定了笔记本电脑的续航时间；电源适配器则用于将交流电转换为直流电，为电池充电和为笔记本电脑供电；电源管理电路负责管理电池的充放电过程，优化电源分配，提高电源使用效率。

5.输入输出模块

输入输出模块负责实现用户与笔记本电脑之间的信息交互，包括输入用户指令和数据，以及输出处理结果和反馈信息。

输入设备：主要包括键盘、触摸板、摄像头、麦克风等。键盘用于输入文字和命令；触摸板则相当于鼠标，用于控制光标移动和进行点击操作；摄像头用于视频通话、拍照等；麦克风用于录音和语音输入。

输出设备：主要包括扬声器、音频接口、视频接口（如HDMI、VGA、DisplayPort等）、USB接口等。扬声器用于播放声音；音频接口和视频接口用于连接外部音频和视频设备；USB接口则用于连接各种外部存储设备、打印机、移动硬盘等。

应用方案示例

湖南静芯为笔记本电脑系统内各种接口及通信线路提供值得信赖的保护器件和应用方案。

1.KEY按键

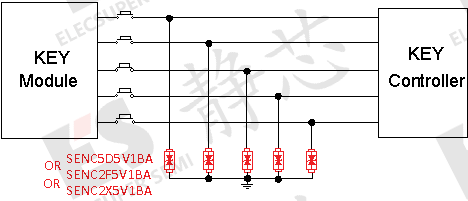

图2 KEY按键静电防护方案

表1 KEY按键可用物料汇总

2.Microphone（MIC）

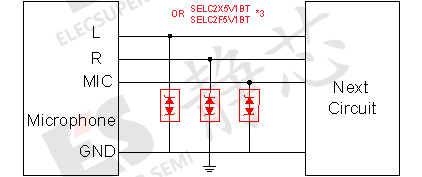

图3 Microphone静电防护方案

表2 Microphone可用物料汇总

3.触控面板

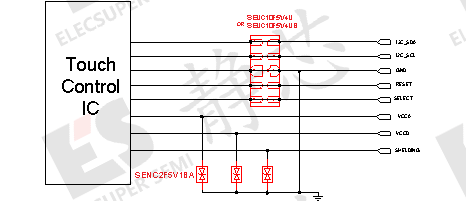

图4 触控面板静电防护方案

表3 触控面板可用物料汇总

4.HDMI接口

HDMI 2.0接口

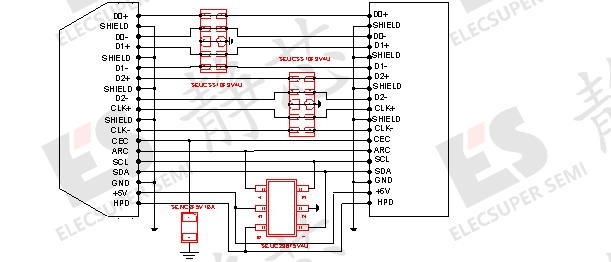

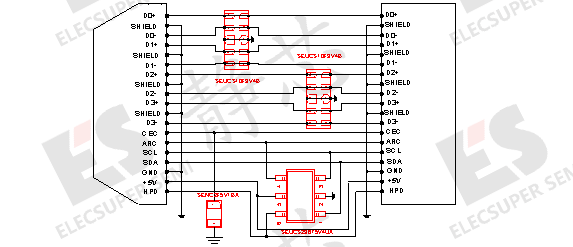

图5 HDMI 2.0接口静电防护方案

针对HDMI 2.0接口的高速差分信号通道，我们推荐使用湖南静芯的浅回扫型ESD器件SEUCSS10F3V4U。该器件专为保护该接口的高速差分线路而设计，工作电压为3.3V，钳位电压为10V，结电容仅为0.45pF，符合IEC 61000-4-2 (ESD) 规范，在 ±21kV（空气）和 ±16kV（接触）下提供瞬变保护。两对差分线可连接一个SEUCSS10F3V4U器件，剩下的一对差分线与时钟差分线连接另一个SEUCSS10F3V4U器件，可同时保护八条通道。

CEC引脚处推荐使用湖南静芯的常规电容ESD器件SENC2F5V1BA作为该通道的静电保护器件。该器件工作电压为 5 V，钳位电压为10V，结电容为10pF，可对单条线路进行静电防护。符合IEC 61000-4-2 (ESD) 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护。

SEUC236T5V4U是湖南静芯一款4路单向VCC防护静电保护器件，共有4个IO引脚，一个超强VCC保护引脚，可同时保护HDMI2.0的ARC,SCL,SDA,HPD和电源这五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。该器件工作电压为3.3V，钳位电压为12V，电容为0.6pF，根据IEC61000-4-5标准可承受高达4.5A(8/20μs)的峰值脉冲电流。

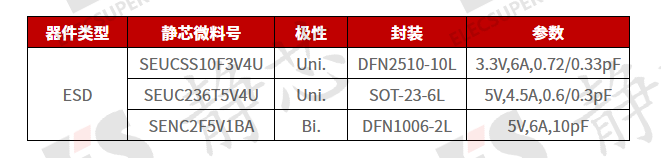

表4 HDMI 2.0接口可用物料汇总

HDMI 2.1接口

图6 HDMI 2.1接口静电防护方案

针对HDMI 2.1接口的高速差分信号通道，我们推荐使用湖南静芯的深回扫型ESD器件SEUCS10F3V4B。该器件专为保护该接口的高速差分线路而设计，工作电压为3.3V，钳位电压为5.5V，结电容仅为0.12pF，符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。

CEC引脚处推荐使用湖南静芯的常规电容ESD器件SENC2F5V1BA作为该通道的静电保护器件。该器件工作电压为 5 V，钳位电压为10V，结电容为10pF，可对单条线路进行静电防护。符合IEC 61000-4-2 (ESD) 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护。

SEUCS236T5V4UA是湖南静芯近期推出的4路单向深回扫型超强VCC防护静电保护器件，共有4个IO引脚，一个超强VCC保护引脚，可同时保护HDMI2.1的ARC,SCL,SDA,HPD和电源这五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。该器件工作电压为3.3V，IO-GND的钳位电压为5.6V，电容为0.7pF，根据IEC61000-4-5标准可承受高达14A(8/20μs)的峰值脉冲电流；VCC-GND的钳位电压为12.5V，电容为220pF，根据IEC61000-4-5标准可承受高达27A(8/20μs)的峰值脉冲电流。

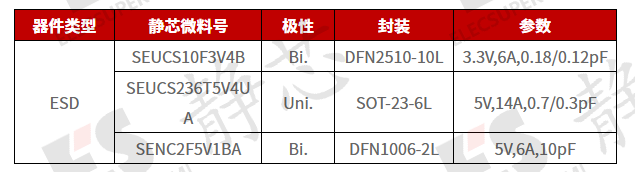

表5 HDMI 2.1接口可用物料汇总

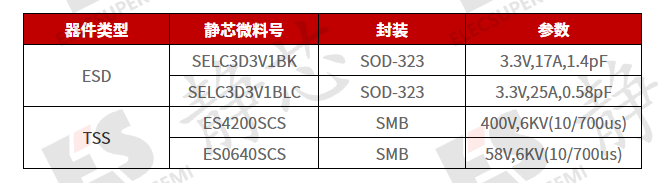

5.Ethernet以太网口

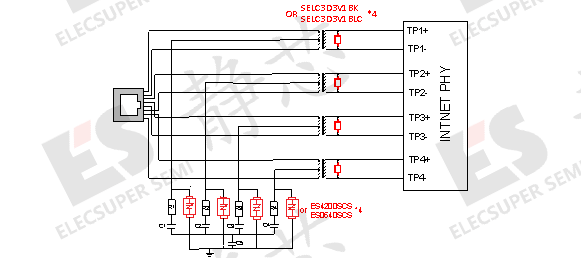

图7 100M/1000M以太网口静电防护方案

表6 100M/1000M以太网口可用物料汇总

6.USB 2.0接口

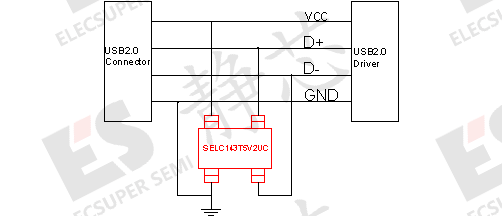

图8 USB 2.0接口静电防护方案

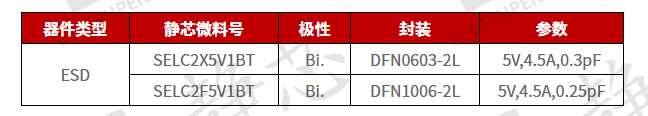

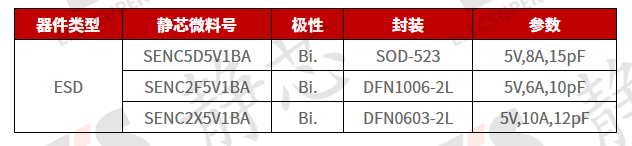

表7 USB 2.0接口可用物料汇总

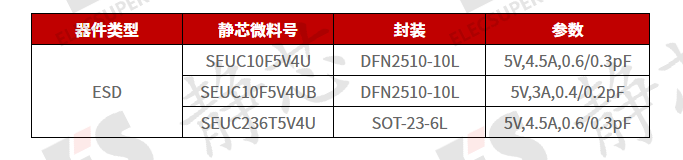

7.DVI接口

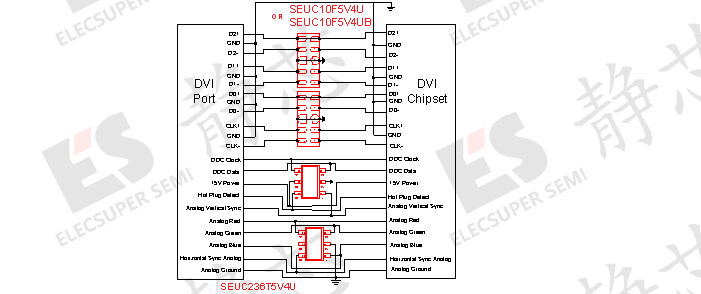

图9 DVI接口静电防护方案

对于DVI接口，我们推荐两款电气特性相似的十引脚集成式ESD防护器件，专为保护该接口的高速差分线路而设计，可同时保护四条差分数据线，型号分别为SEUC10F5V4U和SEUC10F5V4UB。其他通道的防护采用了集成多路ESD静电二极管SEUC236T5V4U，可同时保护的五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。

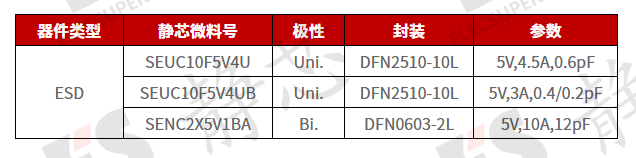

表8 DVI接口可用物料汇总

8.DP 2.0接口

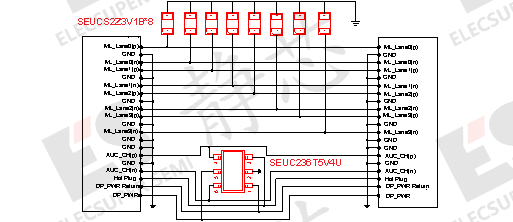

图10 DP 2.0接口静电防护方案

我们为DP接口提供了两款ESD静电防护器件，专为保护该接口的高速差分线路而设计，型号分别为SEUCS2Z3V1B和SEUC236T5V4U。其中SEUCS2Z3V1B为回扫型ESD保护器件，结电容仅有0.2pF，可对单路高速数据线进行静电防护，可以使用八个SEUCS2Z3V1B来保护四对Lane通道。低速差分通道和热插拔通道的防护采用了集成多路ESD静电二极管SEUC236T5V4U，可同时保护DP接口的五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。

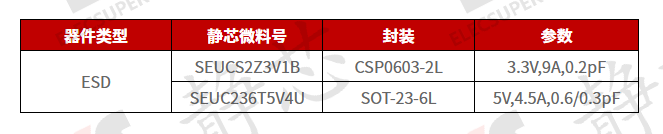

表9 DP 2.0接口可用物料汇总

9.Type-C接口

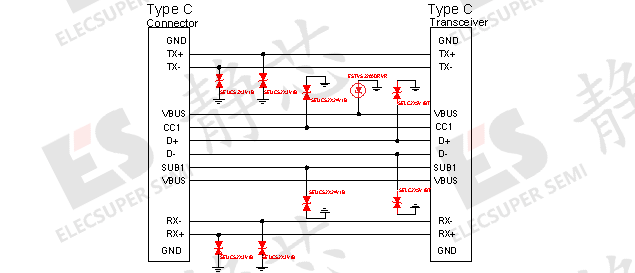

图11 Type-C接口静电防护方案

湖南静芯设计的SEUCS2X3V1B拥有卓越的ESD 保护特性，专为保护超高速USB 差分线路而设计，同时保持0.14pF的极低线间典型电容，确保高速差分线TX+ ,TX- ,RX+, RX-的信号完整性。SEUCS2X3V1B可对单路高速数据线进行静电防护，工作电压为 3.3 V，钳位电压仅为5.5V，封装为DFN0603-2L，符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。

支持PD 3.0的Type-C接口可以提供高达100W的功率，则VBUS上的最大电压可以达到20V，最大电流为5A。VBUS 引脚的安全性就需要使用工作电压高于 20V的防护器件来保护 VBUS 引脚。我们选用的是湖南静芯的一款工作电压为22V的瞬态转向抑制器(TDS)，型号为ESTVS2200DRVR。TDS的工作方式与TVS二极管不同，TDS不再使用传统的PN结作为击穿机制与浪涌电流泄放通路。相反，TDS采用浪涌额定金属氧化物半导体场效应晶体管（MOSFET）进行浪涌电流泄放，以触发电路作为主要钳位元件。这整个过程就像一个电压控制开关。与标准TVS器件相比具有优越的钳位电压和温度特性。ESTVS2200DRVR器件为DFN封装，工作电压为22V，它具有24.6V的最小击穿电压和70A的峰值脉冲电流, 且符合IEC 61000-4-2 (ESD) 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护。

D+/D-两个引脚是用于兼容USB 2.0接口，D+和D-引脚承载速率为480Mbps的差分数据信号，这对差分线上的电压在正常工作条件下可以达到 5V。推荐采用湖南静芯旗下ESD防护器件SELC2X5V1BT，该器件的工作电压为5V，钳位电压为仅为22V，结电容仅为0.3pF，封装为DFN0603-2L，符合IEC 61000-4-2 (ESD) 规范，在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。

CC/SBU引脚我们推荐使用湖南静芯的双向ESD静电保护器件SEUCS2X24V1B，该器件采用超小型DFN0603-2L封装，工作电压为24V，钳位电压为5.6V，结电容仅为0.12pF，符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。

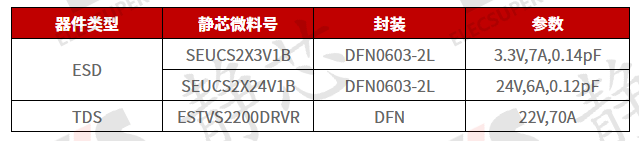

表10 Type-C接口可用物料汇总

总结与结论

笔记本电脑凭借其便携性与强大功能，已成为日常生活不可或缺的工具，不仅支持随时随地高效处理工作任务、提升生产力，还满足了学习资料查阅、远程课程参与等教育需求，更通过影音娱乐、社交互动等功能丰富了个人休闲时光，在信息获取、生活管理、创意表达等方面也发挥着关键作用，因此做好笔记本电脑的静电防护，防止笔记本在静电干扰环境下出现数据丢失或硬件故障等问题至关重要。

以上是湖南静芯的笔记本电脑系统静电防护完整方案，希望能对笔记本电脑系统设计带来帮助。湖南静芯研发各种电容等级的ESD和TVS保护器件，可按照客户需求性能与封装提供定制化开发服务，为各种接口及通信线路提供值得信赖的保护器件，欢迎前来咨询。
