松下FP-XH PLC以太网模块冲压车间上位机与MCGS触摸屏监控配置案例

一、项目背景与行业痛点

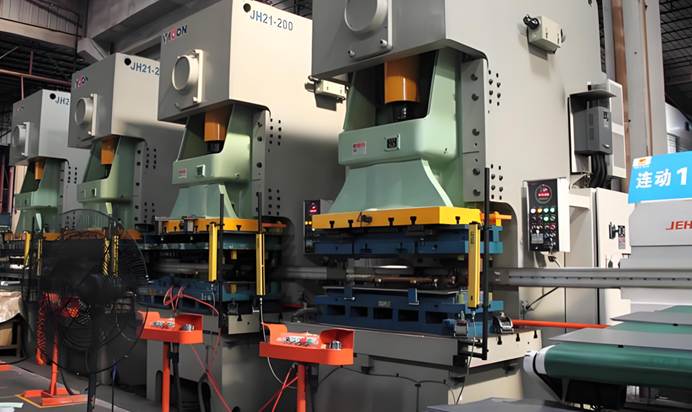

在钣金、五金冲压行业，高速冲压设备、自动送料机构、废料输送线及模具保护系统多采用松下FP-XH PLC作为控制核心，负责冲压频次、送料行程、模具间隙调节、安全联锁等高精度动作控制。

该款PLC仅配备端子式通讯接口，无原生以太网端口。冲压车间长期处于高振动、强电磁干扰、粉尘量大的恶劣工况，传统串口通讯模式暴露出诸多问题：

一是冲压频次、冲压力、送料位置、设备故障等关键数据传输延迟，无法实现实时同步；

二是端子接线抗震性能差，设备长期运行易出现线路松动、接触不良，进而引发数据丢包、通讯中断，严重影响生产连续性与设备安全。

为解决以上问题，企业选用捷米特JM-ETH-FP以太网模块完成通讯系统升级。

二、解决方案

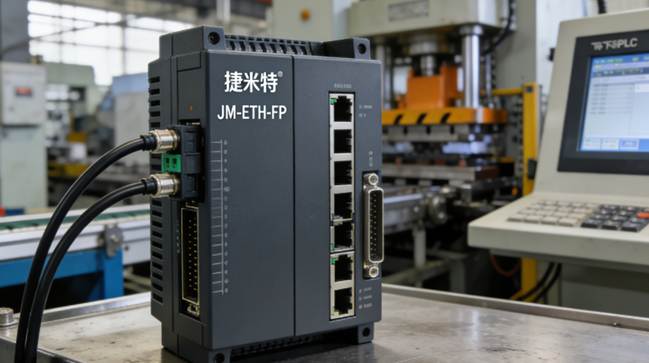

捷米特JM-ETH-FP是专为松下FP-XH系列PLC定制的通讯转换模块，可直接对接PLC端子通讯口，无需改动原有接线与控制程序，实现Modbus RTU与Modbus TCP双向透明转换。模块采用工业级设计，抗震、抗干扰能力突出，完全适配冲压车间复杂工况，核心优势如下：

协议转换：支持Modbus RTU ↔ Modbus TCP双向互通

接口拓展：PLC端子口转为标准RJ45以太网接口

多主机访问：最多支持6台上位机、触摸屏同时接入并发通讯

双路通讯：自带复用接口，可同时对接本地触摸屏，实现远近端同步监控

简易配置：内置Web管理页面，参数设置直观、操作便捷

三、系统架构

1.核心控制器：松下FP-XH PLC，承担冲压逻辑运算、送料控制、模具防护、安全联锁等核心工作。

2.通讯转换模块：捷米特JM-ETH-FP以太网模块，实现协议转换与网络拓展。

3.中控上位机：车间中控计算机，负责远程集中监控、产能统计、故障分析与参数远程下发。

4.本地人机界面：MCGS触摸屏，用于现场参数设置、设备状态查看、故障报警提示与手动调试。

四、实施过程

1. 硬件安装布线

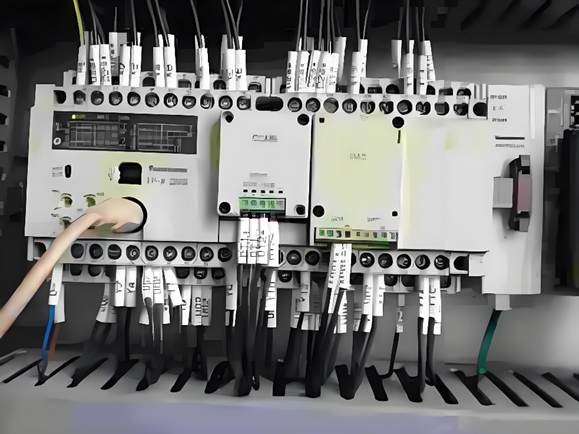

将JM-ETH-FP模块采用标准导轨方式安装在控制柜内，通过专用端子排线与松下FP-XH PLC通讯端口可靠连接。模块RJ45网口接入车间工业交换机，复用通讯口连接MCGS触摸屏。所有线路均做防震、防尘、抗干扰处理，适应现场运行环境。

2. 网络参数配置

登录模块内置Web配置页面，设置静态IP、子网掩码、网关，保证模块、上位机、触摸屏处于同一局域网。同步匹配串口波特率、数据位、校验位等参数，确保与PLC通讯参数完全一致。

3. 软件组态调试

在上位机组态软件中加载Modbus TCP驱动，依次绑定冲压次数、冲压力、送料长度、故障代码等数据点位。在MCGS触摸屏中完成工艺画面、产量报表、参数设置、故障报警等界面组态，搭建完整人机交互体系。

4. 全功能测试

系统上电后，逐项验证数据采集、远程参数下发、本地操作、故障报警、多终端同步通讯等功能。连续长时间运行测试，确认在高振动、强电磁环境下通讯稳定，无丢包、断连现象。

五、应用效果

1.生产效率提升：以太网高速传输实现送料机构与冲压设备精准同步，动作配合更连贯，有效提升整体生产节拍。

2.通讯稳定可靠：工业级以太网方案抗震、抗干扰能力强，彻底解决传统端子接线接触不良、数据丢包问题，保障设备长期连续运行。

3.运维安全高效：技术人员可在中控室完成远程调参、故障诊断，减少人员进入冲压高危区域作业，降低安全风险。

4.现场操作便捷：MCGS触摸屏界面直观清晰，设备异常及时声光报警，便于现场人员快速处置。

5.数据全程可追溯：系统自动记录生产工时、班次产量、设备故障等数据，支持报表查询与数据分析，为生产管理和工艺优化提供数据支撑。

六、总结

捷米特JM-ETH-FP以太网模块完美适配松下FP-XH PLC，在不改动原有控制程序的前提下，补齐设备以太网通讯短板，彻底解决冲压车间传统通讯方式易中断、无法远程运维、多设备访问冲突等痛点。

项目实现本地触摸屏操作+中控远程监控一体化管控，在提升冲压产线运行效率、设备安全性的同时，助力车间完成数字化、智能化升级，是五金冲压行业老旧PLC网络化改造的成熟解决方案。
