TP4056 ESOP-8 （天源）单节锂离子电池恒流/恒压线性充电器

产品描述

TP4056是一款单节锂离子电池恒流/恒压线性充电器,采用底部带散热片的ESOP-8L封装以及简单的外部应用电路，非常适合便携式设备应用,适合USB电源和适配器电源工作,内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

TP4056充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，TP4056将自动结束充电过程。当输入电压被移掉后，TP4056 自动进入超低功耗待机状态，将待机电流降至 1uA 以下。

TP4056 在有输入电源时也可置于停机模式，从而将工作电流降至 40uA。

产品特征

 最大充电电流：1A

 无需 MOSFET、检测电阻器和隔离二极管

 智能热调节功能可实现充电速率最大化

 智能再充电功能

 预充电压：4.2V

 C/10 充电终止

 待机电流 40uA

 BAT 超低自耗电 1uA

 2.9V 涓流充电阈值

 单独的充电、结束指示灯控制信号

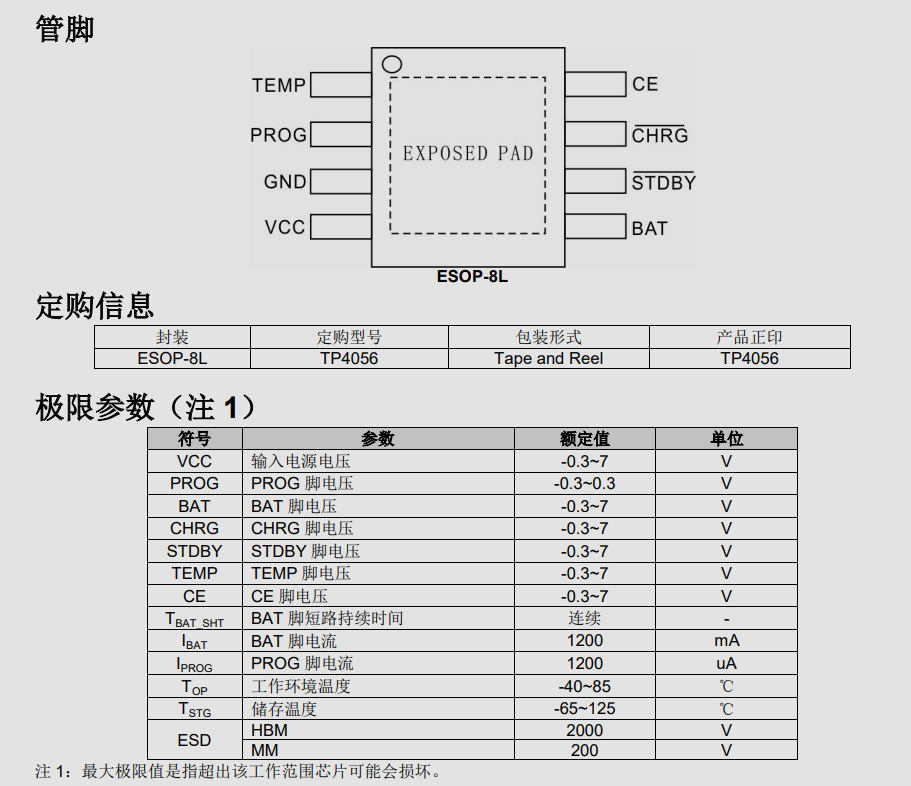

 封装形式：ESOP-8L

产品应用

 手机、PDA、MP3/MP4

 蓝牙耳机、GPS、电子词典

 移动电源、充电座

 数码相机、Mini 音响等便携式设备

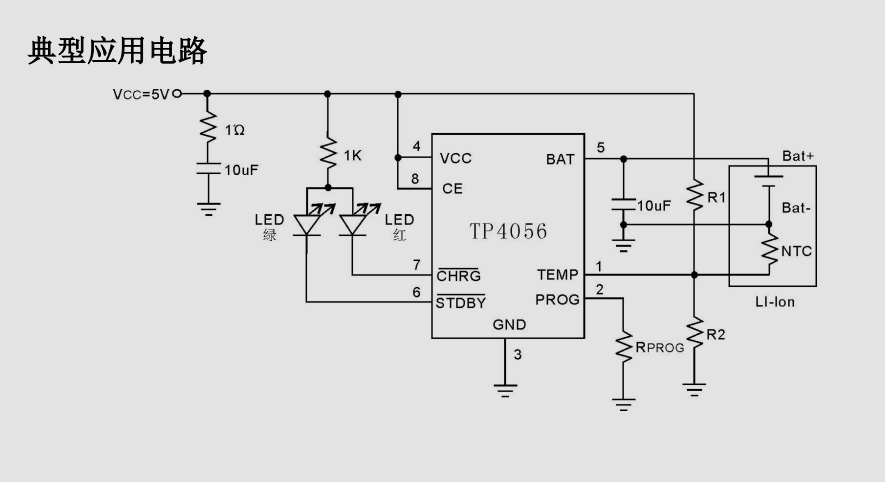

TP4056是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1A，不需要另加阻流二极管和电流检测电阻。

TP4056包含两个漏极开路输出的状态指示端，充电状态指示输出端CHRG和充电完成指示输出端STDBY 。充电时管脚CHRG输出低电平，表示充电正在进行。如果电池电压低于2.9V，TP4056用小电流对电池进行预充电。当电池电压超过2.9V时，采用恒流模式对电池充电，充电电流由 PROG管脚和GND之间的电阻RPROG确定。

当电池电压接近4.2V电压时,充电电流逐渐减小，TP4056进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束，CHRG端输出高阻态，STDBY端输出低电位。 充电结束阈值是恒流充电电流的10%。当电池电压降到再充电阈值4.1V以下时，TP4056自动开始新的充电周期。芯片内部的高精度电压基准源、误差放大器和电阻分压网络确保电池端调制电压的精度在1%以内，满足锂离子电池和锂聚合物电池的要求。当输入电压低于欠压锁定阈值电压或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，此时电池端消耗的电流小于 2uA。
