显影后检测工艺在半导体制造中的重要性

文章来源：Jeff的芯片世界

原文作者：Jeff的芯片世界

本文主要讲述ADI。

在半导体芯片制造的光刻工艺中，显影后检测（After Development Inspection，简称ADI）是一个关键的质量控制环节。它位于光刻工艺的显影步骤完成之后、刻蚀工艺开始之前，主要目的是确认光刻胶上形成的图形是否符合设计要求。

ADI在光刻工艺中的位置

光刻工艺的基本流程包括涂胶、曝光和显影三个主要步骤。首先在晶圆表面涂上光刻胶，然后通过光刻机将设计图形曝光到光刻胶上，最后经过显影，将需要保留或去除的胶图形显现出来。

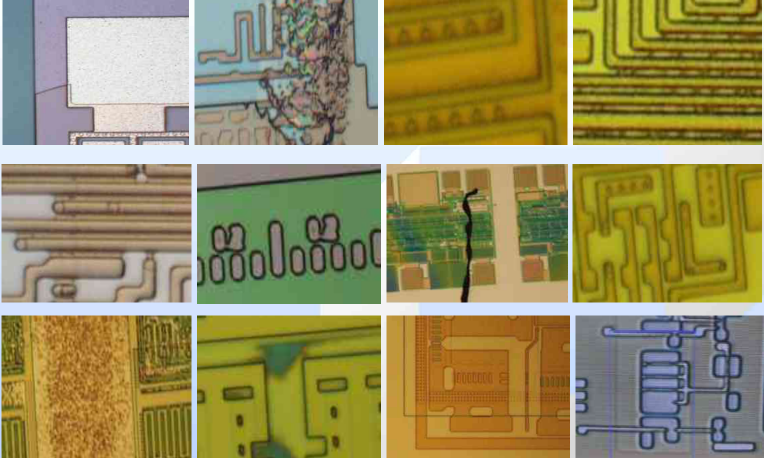

ADI所检查的正是此时形成的光刻胶图形，例如线宽是否偏大或偏小，孔洞有无塌陷，胶线是否断裂，边缘是否粗糙，图形有无桥连等。对于先进制程而言，这些图形的质量直接影响后续刻蚀后真正形成在薄膜、介质层或金属层里的结构尺寸。

显影后检测的重要性

ADI在半导体制造中扮演着“质量守门员”的角色，其重要性主要体现在三个方面。第一是经济性考量：及早发现图形缺陷可以避免在不良品上继续投入加工成本，因为此时图形主要存在于光刻胶中，很多问题仍有返工可能；一旦进入刻蚀，错误就会被“刻”进材料层里，修复难度和成本显著上升。第二是工艺控制需求：ADI提供实时反馈，帮助工程师调整光刻工艺参数，曝光剂量、焦距、显影条件、光刻胶厚度、烘烤条件等都可能在ADI数据中留下痕迹。第三是良率提升：光刻相关工艺导致的缺陷占比高达50%以上，通过有效的ADI可以显著降低这类缺陷，直接提升产品良率。与其他检测环节（如刻蚀后检测、最终检测）相比，ADI是第一个能够直接观察到图形质量的环节，具有早期发现和纠正缺陷的独特优势。

检测内容与技术原理

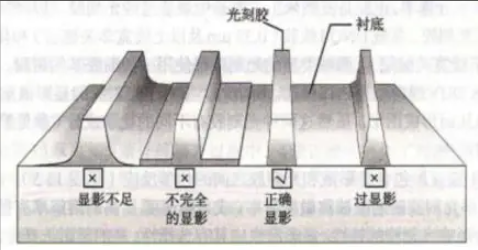

显影后检测主要关注两大类问题：图形尺寸精度和表面缺陷。图形尺寸精度包括关键尺寸的一致性和图形边缘的粗糙度。关键尺寸是芯片图形中最关键的几何尺寸，例如线宽、孔径、栅长等，通常使用关键尺寸扫描电子显微镜进行高精度测量。表面缺陷则涵盖显影不足或过显影、图形缺失（如通孔缺失）、线宽变化、颗粒污染、对准偏差等可能影响电路功能的异常情况。需要注意的是，有些缺陷在显影后检测中难以发现，而需要在刻蚀、去胶或清洗后才能被检测出来，因此ADI需要与其他检测环节相互配合。

ADI的技术原理基于高精度成像和图像比对。由于显影后的图形无法通过透射光进行测量，一般通过电子束或扫描电镜等手段进行测量。检测流程通常包括：采样定位（通常为每片硅片上中间一点和周围四个点）、高分辨率图像采集、与标准图形比对、缺陷自动分类、结果判定。现代ADI系统除传统光学检测外，还采用电子束检测、散射测量等多种技术，以及人工智能算法来智能判断缺陷的严重程度，为工程师提供决策支持。

面临的挑战与发展趋势

随着半导体工艺节点不断缩小至纳米尺度，显影后检测面临分辨率极限、检测速度、数据处理能力和成本控制等挑战。传统光学检测方法的分辨率已接近物理极限，高分辨率检测产生的数据量极其庞大，同时先进检测设备的价格昂贵。为应对这些挑战，ADI技术正朝着多技术融合（如光学快速全片扫描结合电子束复查）、智能化检测（深度学习算法提高识别精度）、原位检测（将检测模块集成到工艺设备中）以及高通量平台等方向发展。在半导体产业链中，ADI设备与材料市场高度集中，少数企业形成了较高的技术壁垒；同时，国内本土企业也在该领域逐步取得进步。
