混频器工作原理与上下变频技术解析

一、 混频器的基本定义与物理原理

在无线通信、雷达探测及卫星通信系统中，数字信号处理芯片（如 DSP、FPGA）主要处理低频基带或中频信号，而无线信道传输则需要数十吉赫兹（GHz）的高频载波。混频器（Mixer）是实现这两者之间频率变换的核心射频器件。

从电路原理上看，混频器是一个非线性器件或时变乘法单元。当射频信号（RF）与本振信号（LO）同时输入混频器时，利用内部半导体元器件（如二极管、场效应管）的非线性特性，两个输入频率在时域相乘，并在频域表现为频率的相加与相减。

二、 上变频与下变频的技术差异与应用场景

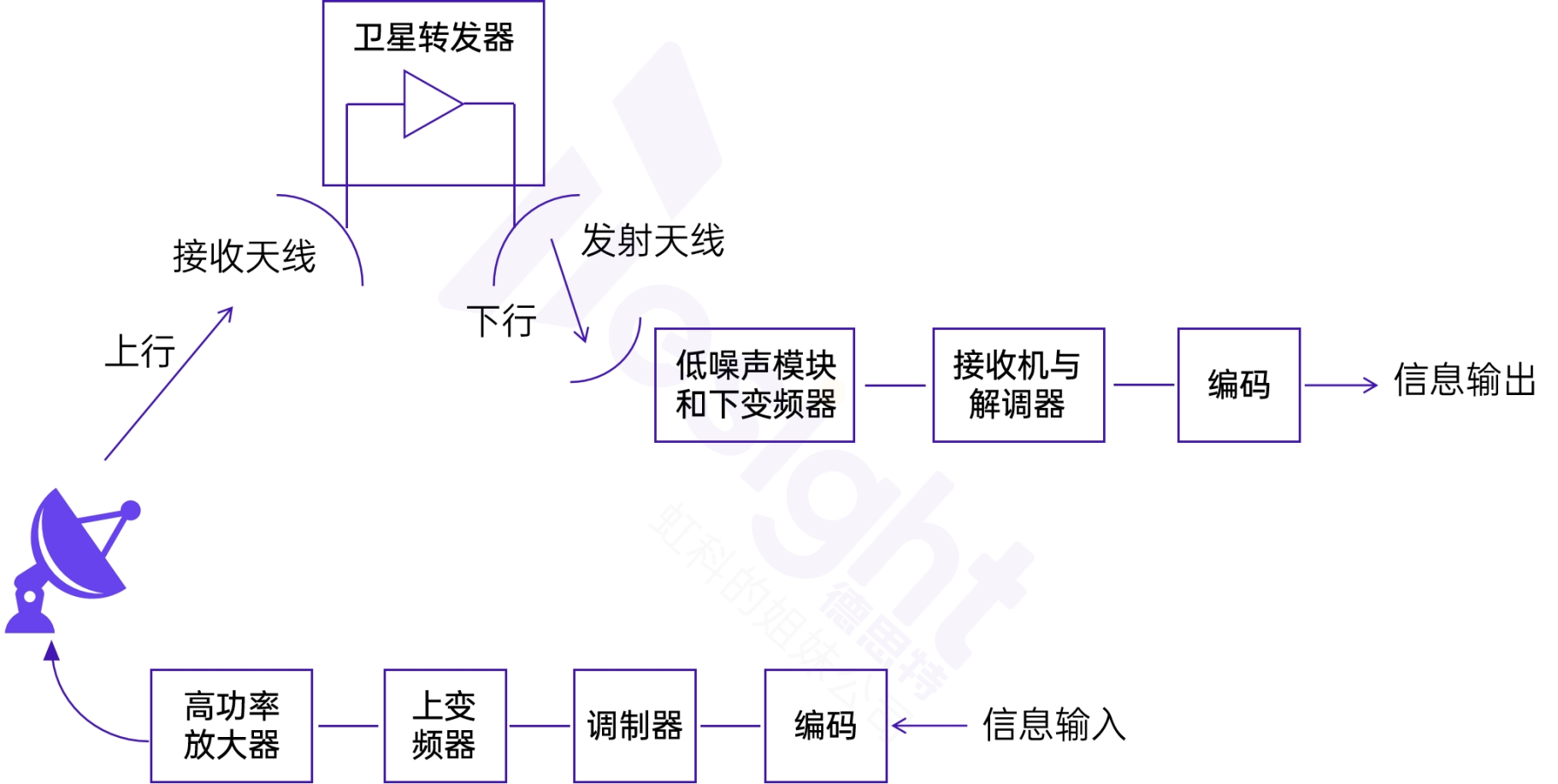

根据信号频段变换的方向，混频工作模式分为上变频（Up-Conversion）与下变频（Down-Conversion）。这两者在射频信号链中处于不同的位置，解决不同的工程技术矛盾。

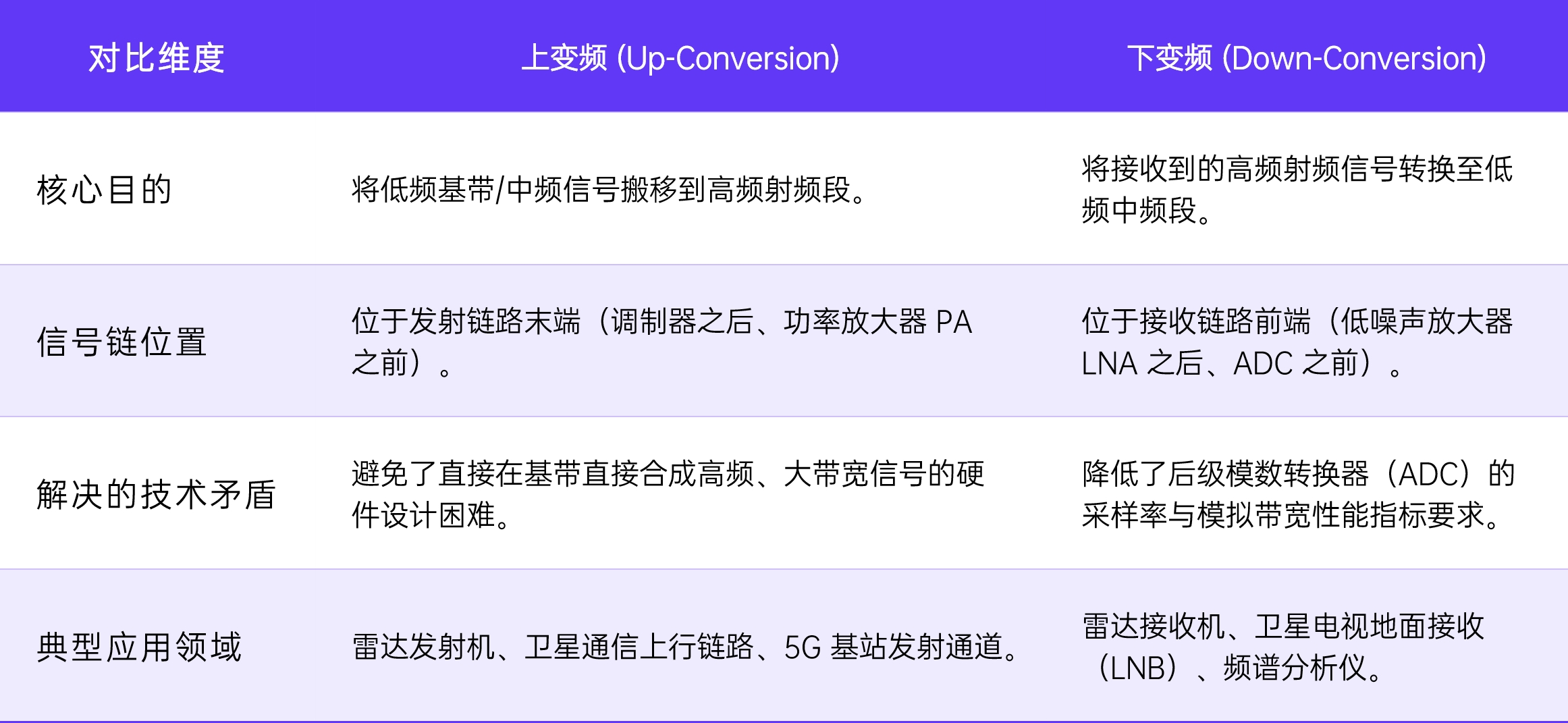

上下变频技术矩阵对比

下变频技术的应用分析

下变频主要用于接收机前端，其核心作用是降低信号频率以利于后续的数字化采样与信号处理。

雷达回波处理： 毫米波雷达（如 77 GHz）或 X 波段雷达（8 - 12 GHz）的回波信号频率极高。由于高带宽 ADC 的超高速采样率成本与功耗限制，系统无法对原始高频信号直接采样。通过下变频混频器，高频回波与本地振荡器信号相减，搬移至数百兆赫兹（MHz）的中频（IF）频段，使标准 A/D 转换电路能够完成高精度数据采集。

卫星通信接收： Ku 波段（12 - 18 GHz）等卫星下行信号传至地面时能量已严重衰减。地面站的低噪声下变频器（LNB）在前端将信号下变频至 L 波段（1 - 2 GHz），在较低频段进行放大与同轴电缆传输，可有效控制传输损耗并保持系统信噪比。

上变频技术的应用分析

上变频主要用于发射机链路，将已调制的低频中频信号转换为可供天线辐射的高频射频信号。

卫星上行传输： 卫星地面站需要向 Ka/Ku 波段（26 - 40 GHz）的卫星发射信号。测控系统先在低频段对基带数据进行精密调制，再通过上变频混频器与高频固定本振进行频率相加，合成输出满足指标的高频射频信号。

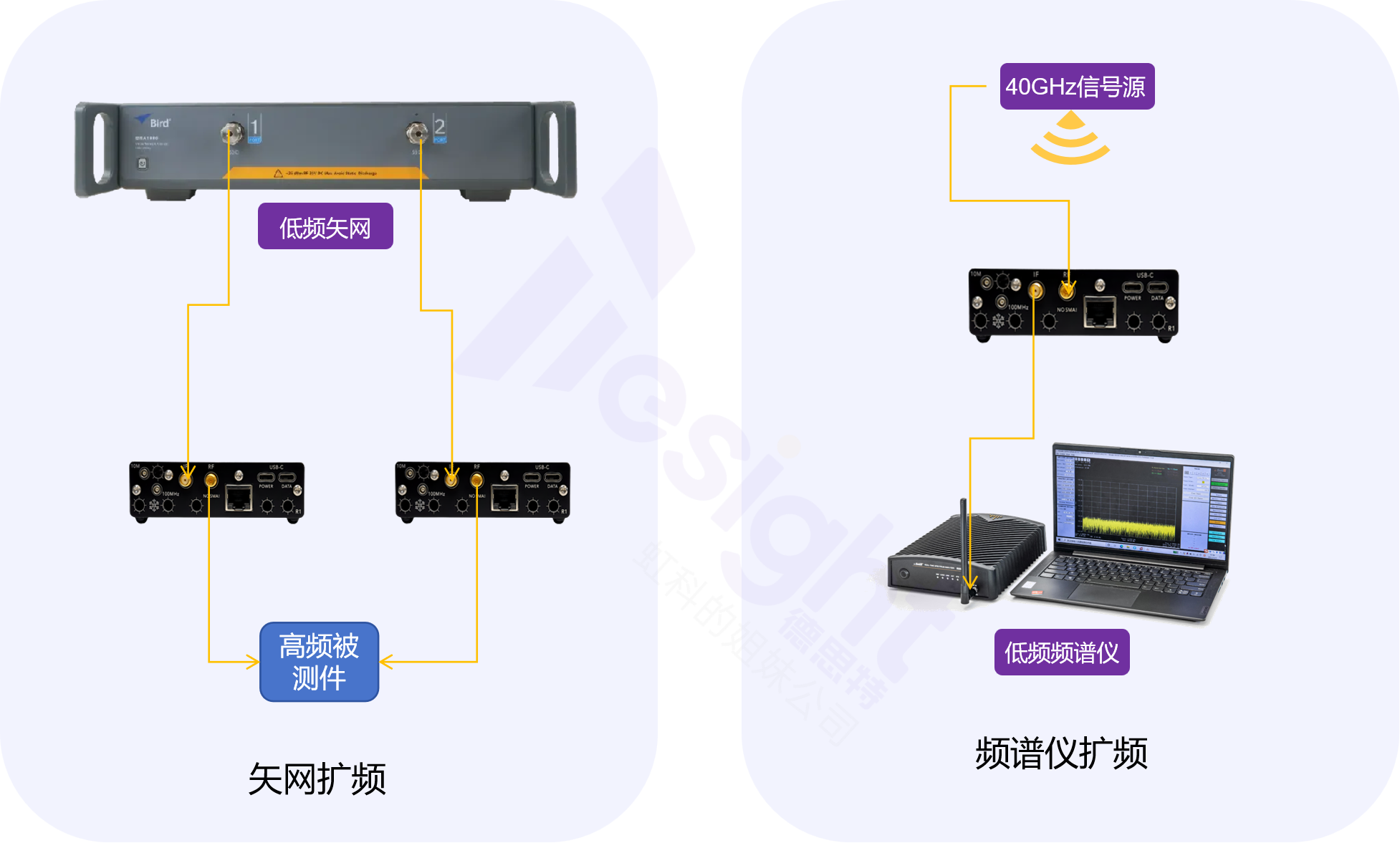

射频器件测试拓展： 在实验室测试中，当现有的信号发生器物理输出频段无法覆盖待测的高频芯片（如毫米波放大器）时，可通过外置上变频混频器，将低频测试信号变换至目标工作频段，实现低成本测试拓展。

三、 集成化混频器方案的技术实现

在传统射频系统集成中，分立式混频芯片需要设计复杂的阻抗匹配网络，并额外配置独立的外置本振（LO）源、带通滤波器以及射频连接线缆。这种搭建方式不仅体积庞大，且线缆接头引入的插入损耗与阻抗失配会直接增大系统误差。

德思特针对射频自动化测试与系统集成的实际需求，推出了全集成、可编程的射频混频器系列产品，将多重分立器件的功能固化至单一模块内。

核心技术特性

超宽频率覆盖能力： 频率工作范围扩展覆盖 5 MHz 至 40 GHz。单台硬件即可兼容 Sub-6G 蜂窝网络、Wi-Fi 6E/7、雷达 X/Ku/Ka 波段等多代无线通信标准的变频测试需求，精简了多套窄带变频仪器的硬件堆砌。

内置可编程低噪声 LO 源： 模块内部集成了软件可调谐的本地振荡器（LO），用户可通过数字控制接口直接配置本振频率与输出功率。这一设计免除了外接高价值微波信号发生器的需求，消除了外部本振连接线缆带来的信号劣化与额外相位噪声。

支持双向变频架构： 单一硬件设备支持通过输出端口实现上变频和下变频工作模式，一机多用，能够满足射频发射链路（上变频）或接收链路（下变频）的测试验证。

高指标与自动化接口： 具备低变频损耗、高通道隔离度（RF/LO/IF 端口间）以及优异的线性度指标，减小了变频过程中的互调失真。设备采用紧凑型物理尺寸设计，支持 USB 标准总线供电与控制，并提供标准 SCPI 命令集，便于无缝集成至基于 Python 或 LabVIEW 的 ATE 自动化测试流水线中。

四、 结论

混频器通过非线性乘法运算实现频域的加减法，是射频信号链中不可或缺的频率变换元器件。上变频与下变频相互对应，分别解决高频发射信号合成与高频接收信号采样的工程难题。在微波与毫米波测试需求日益密集的背景下，采用诸如德思特这类集成低噪声可编程 LO 且具备超宽频覆盖能力的混频器方案，能够优化射频链路设计，提升变频测试的信号纯净度与自动化集成效率。
