低通滤波器截止频率计算与RC电路设计方法

在射频系统中，射频滤波器是重要组件之一。射频滤波器可分为低通滤波器、高通滤波器、带通滤波器及带阻滤波器。低通滤波器允许低频信号通过，同时抑制高频信号，广泛应用于音频处理、通信系统和电源滤波等领域。今天我们详细说说低通滤波器截止频率与RC 电路设计。

一、截止频率的定义及计算

截止频率（Cutoff Frequency）是低通滤波器的一个重要参数，它定义了滤波器从通带到阻带的过渡点。在截止频率处，输出信号的幅度下降到输入信号幅度的-3dB（约70.7%），相位发生90度的变化。低于该频率，信号基本无衰减通过；高于该频率，信号会以固定斜率被衰减。

对于一阶低通滤波器，截止频率的计算公式为：

fc = 1 / (2πRC)

其中 fc 单位为赫兹（Hz），R 是电阻值（Ω），C 是电容值（F）。截止频率由 RC 乘积决定，电阻或电容越大，滤波频率越低；反之则通带更宽。

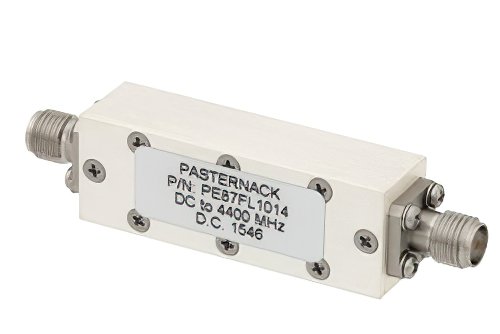

13 阶低通滤波器， SMA 母头， DC~4.4 GHz

二、RC电路设计方法

RC低通滤波器由一个电阻和一个电容组成，其基本结构是：输入信号通过电阻，然后连接到电容，电容另一端接地，输出信号从电阻和电容的连接点取出。

设计步骤：

1、确定设计要求

确定所需的截止频率

确定允许的纹波和衰减特性

考虑负载效应

2、选择元件参数

根据截止频率公式选择合适的R和C值

考虑实际元件的容差和温度特性

确保元件工作在安全范围内

3、考虑实际因素

电阻的功率耗散

电容的等效串联电阻（ESR）

PCB布局对高频性能的影响

三、两者之间的关系

RC电路是实现低通滤波器最简单的方式，其截止频率直接由电路中的电阻和电容值决定。通过调整R和C的数值，我们可以精确控制滤波器的截止频率。

在实际应用中，我们通常先确定所需的截止频率，然后根据RC电路的设计公式反推出所需的电阻和电容值。在选择元件时，可以考虑使用高质量的射频元件，如Pasternack 射频滤波器。

因此，低通滤波器的截止频率计算与RC电路设计是电子工程师必须掌握的基础技能。通过理解截止频率的定义和计算方法，掌握RC电路的设计要点，工程师可以根据具体的应用需求设计出性能优良的低通滤波器。在实际设计中，选择合适的元件和考虑各种实际因素是确保滤波器性能的关键。
