SM5402 （天源）1A 锂电池电源管理芯片

产品描述

SM5402 是一款集成锂电池充电管理，LED 指示功能，升压转换器的移动电源管理芯片，外围只需极少的元件，就可以组成功能强大的移动电源方案。

SM5402 内部集成了 1A 的线性充电模式，支持对 0V 电池充电；具有涓流/恒流/恒压三种模式充电，恒定电压 4.20V（典型值）；内置 IC 温度和输入电压智能调节充电电流；SM5402 内部采用了 PMOSFET 架构，加上防倒充电路，因此可以不需要外部检查电阻和隔离二极管

。SM5402 的同步升压转换器提供 1A 输出电流，转换效率高至 91%。空载时，自动进入休眠状态，静态电流降至 9uA。

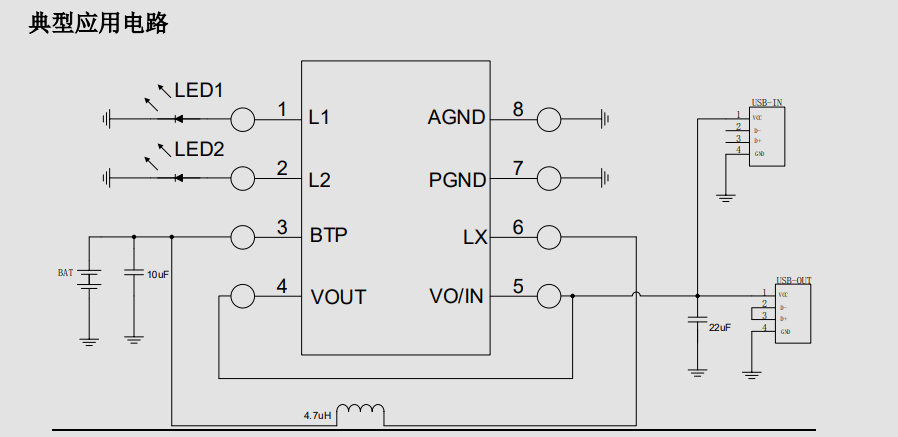

产品特征

⚫ 高度集成，极少的外围元器件

⚫ 1A 的固定线性充电电流

⚫ 1A 同步升压转换效率高达 91%

⚫ 无需 MOSFET、检测电阻器或隔离二极管

⚫ 负载插入自动启动升压，负载移除自动休眠

⚫ 可共用输入/输出端口，智能识别充/放电自动再充电

⚫ 单/双灯充电与放电指示

⚫ 过温保护

⚫ 电池过充、过放保护

⚫ ESOP8 封装

充电管理模块

1.充电电流内部设定为 1A

2.电池电压低于 2.8V 具有预充电功能（电流=Ich*10%）

3.支持对 0V 电池充电

4.三段式充电: 涓流、恒流、恒压充电

5.充电电流随温度的升高而降低, 130℃的时候开始降低;

升压模块

1.待机状态检测负载大于 10uA（典型值）电流 时自动启动升压，当输出负载小于 60mA 时(典型值)延迟8 秒自动进入待机模式

2.同步整流升压，最高达 91%的转换效率，输出电压固定 5.1V

3.输出电流超过 1A 后开始降电压

4.输出电压大于 5.8V 后进行过压保护，当输出电压下降到 5.4V 后，自动恢复

5.具有输出过流保护保护功能，通过插拔负载自动解除

6.开关频率 1MHz

7.放电过程如果温度达到 150 度时，则过热保护 自动关闭输出进入待机。
