BNC接口低通滤波器选型及同轴连接注意事项

在射频系统中，低通滤波器通常将使高于所需截止频率的宽范围频率衰减，通常提供多种接口形式来适应不同的应用场景。今天我们来详细说说BNC接口低通滤波器。

一、低通滤波器

低通滤波器常见的接口及其应用：

SMA：适用于高频应用，具有良好的机械稳定性和电气性能，常用于测试测量设备和通信系统。

N型：具有较强的机械强度和防水性能，适用于户外和恶劣环境下的应用。

BNC：以其快速插拔的特点著称，广泛应用于测试设备、视频系统和数据采集系统中。

TNC：是N型接口的螺纹版本，提供了更好的振动稳定性。

F型：主要用于有线电视系统，成本较低。

每种接口都有其独特的电气特性和机械特性，选择合适的接口对于确保系统的整体性能至关重要。在需要频繁连接和断开的测试环境中，BNC接口因其便捷性而成为首选。

二、带BNC接口低通滤波器的特性及应用

BNC接口低通滤波器通常具有明确的截止频率，能够有效抑制高于截止频率的信号成分。其滚降特性决定了滤波器的阶数和过渡带宽度。BNC接口低通滤波器通常具有一定的环境适应性，但在高湿度、高振动或极端温度环境下需要特别注意其性能变化。对于这些特殊环境，可能需要考虑使用密封型或加固型的BNC连接器。

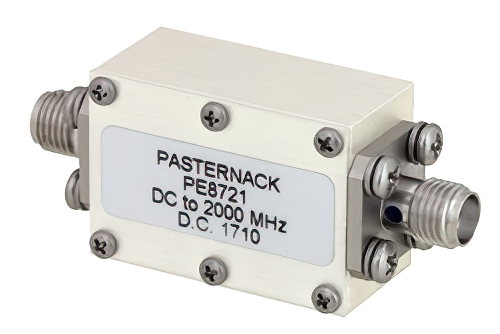

5 阶低通滤波器，SMA 母头， DC ~2 GHz

BNC接口低通滤波器广泛应用于测试测量、通信设备的开发和测试、视频系统及数据采集等。

三、同轴连接注意事项

虽然BNC接口使用方便，但在实际应用中需要注意以下几点：

1、正确对准插头和插座的键槽，旋转连接时用力要适中，定期检查连接器的磨损情况，及时更换损坏的连接器。

2、确保整个信号链路的阻抗一致性，保持同轴电缆屏蔽层的连续性，在振动环境中考虑使用额外的固定措施。

3、在高湿度环境中，考虑使用防水型连接器或采取防护措施；确保连接器的工作温度范围满足应用需求；避免对连接器施加过大的机械应力。

因此BNC接口低通滤波器作为测试测量和信号处理领域的重要组件，其选型和使用需要综合考虑电气性能、机械特性和应用环境。通过合理的选择和正确的使用方法，可以充分发挥其在信号完整性保护和抗干扰方面的优势。在实际应用中，建议根据具体需求选择合适的技术参数和质量等级的产品（如Pasternack 低通滤波器），以确保系统的可靠运行。
