PLC通信接口异常故障解决方法

PLC通信接口故障的解决，关键在于“先软后硬、层层隔离”。既不能只盯着网线插头，也不能一上来就怀疑程序。按照软件配置 → 硬件线路 → 外部干扰的顺序系统排查，能帮你最快锁定问题根源。

第一步：软件与配置排查

很多时候问题出在“软设置”上，通过软件诊断往往能直接找到答案。

查看诊断信息：这是最快的方法。用TIA Portal等软件的“在线与诊断”功能，查看PLC诊断缓冲区；如果是与触摸屏通讯，也可在屏上调用“报警视图”查看系统报错。

检查通信参数：确保波特率、站地址、IP地址全网唯一且一致。特别是与第三方设备通讯时，IP冲突和参数不一致是常见问题。

核对硬件组态：确认组态的设备型号与实际安装的模块完全一致。

第二步：硬件与线路排查

若软件设置无误，问题就可能在物理层。

检查物理连接：重新插拔确认接口无松动。对于串口，要核对接线定义（正对正、负对负）。

观察设备指示灯：普通网口看链接灯是否常亮、数据灯是否闪烁；对于Profibus-DP网络，需重点检查总线连接器（DP头）的终端电阻开关，两端的站拨到“ON”，中间的站拨到“OFF”。

进行分段替换：如果怀疑某根网线或某个模块有问题，可用已知正常的备件替换测试。

第三步：排除环境干扰

工业现场干扰源多，是导致通信不稳定的主要因素。

排查电磁干扰：确保通信线缆远离强电动力电缆。RS-485通信距离过长（超过50米）应加终端电阻。

优化接地与屏蔽：使用屏蔽双绞线，并将屏蔽层在PLC侧单端接地，同时确保各通信节点间没有大的“地电位差”。

使用隔离设备：在带电插拔或干扰严重的场合，建议使用带隔离的通信电缆或RS-485隔离器。

进阶技巧

如果常规方法无效，可以试试以下两招：

用指令代码精确诊断：碰到Modbus等串口问题，别盲目试错，要直接读取通信指令返回的STATUS故障代码（例如，代码16#8280表示硬件标识不匹配；16#81E2表示物理层有帧错误，需检查线路或干扰）。

程序里做心跳监测：对于以太网（S7、Profinet）通信，可在PLC程序里调用T_DIAG诊断指令。它能实时监控连接状态，通信一断，你立刻就能知道并触发报警。

排查路线图

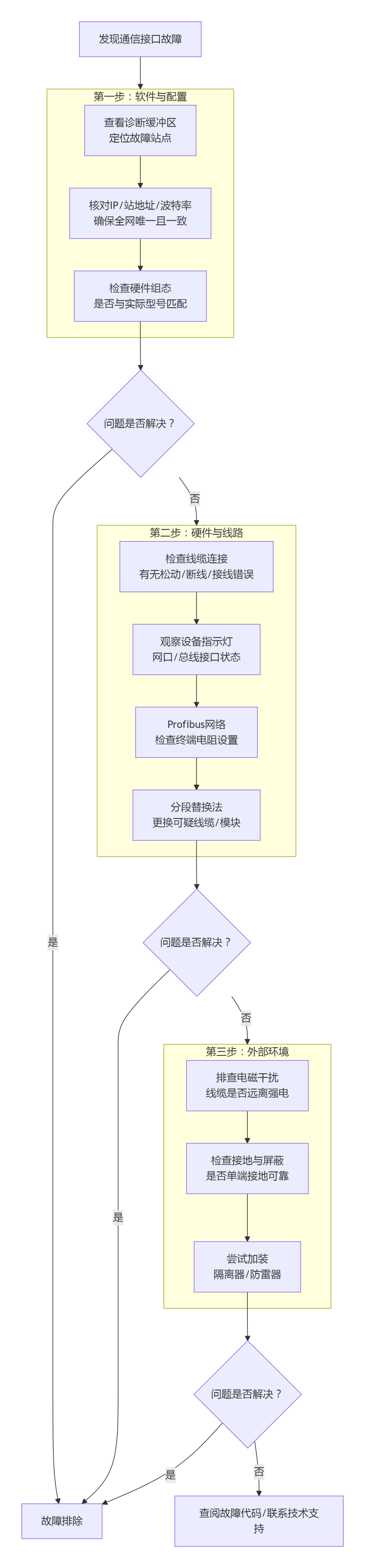

为了让你更清晰，这里有一个可以参考的排查流程：
