西门子S7-200 SMART PPI以太网模块食品冷链仓储通讯配置案例

一、行业痛点与改造需求

在生鲜、预制菜、医药等冷链领域，西门子S7-200系列PLC凭借-20℃~60℃宽温运行能力，被广泛应用于冷库制冷、穿梭车调度等控制系统。根据国家《食品冷链物流追溯管理要求》，冷库温湿度等关键数据需实时上传监管平台，且存储时长不得低于2年。

传统通讯方案在冷链场景下弊端突出：S7-200仅配备RS485接口，无法直接接入厂区光纤工业环网；低温环境会导致Modbus RTU通讯波特率偏移、误码率升高；金属货架密集区域使用无线DTU，信号衰减严重，数据延迟可达分钟级。同时冷库内作业人员着装厚重，现场笔记本调试操作极为不便。

为在保留原有PLC控制程序的基础上，搭建稳定的以太网传输链路，实现数据合规上传与全流程追溯，项目采用捷米特ETH-S7200-JM01 PPI以太网通讯处理器，打通设备与监管平台、管理系统的数据通道。

二、项目概况

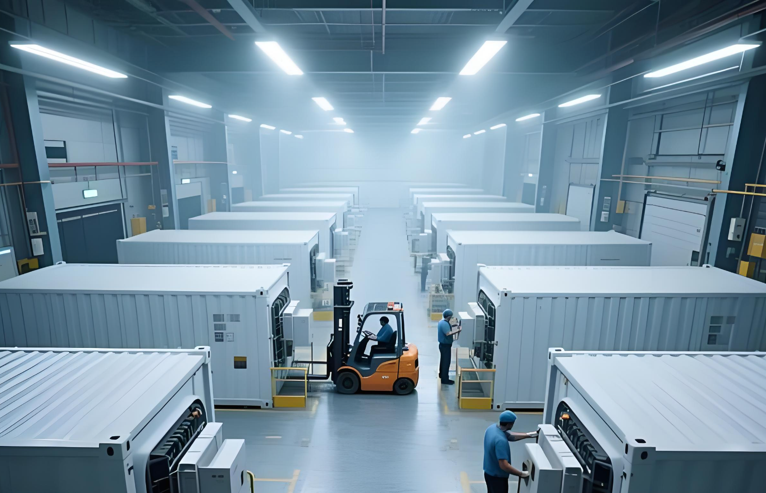

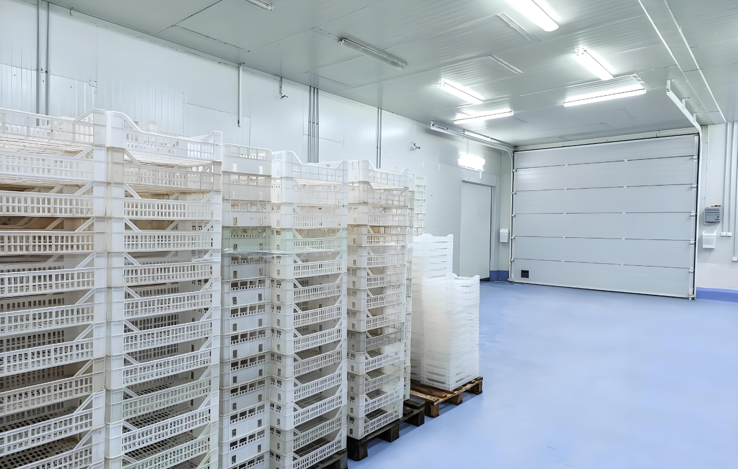

本项目落地于粤港澳大湾区某生鲜供应链企业佛山冷链基地，现场包含4座-25℃深冻库、6座0~4℃冷藏库、2座15℃分拣作业区。

核心控制器：西门子S7-200 CPU226 CN

通讯设备：捷米特ETH-S7200-JM01 PPI以太网通讯处理器

人机终端：步科GL070E低温型触摸屏

上位平台：用友YonBIP供应链系统、广东省冷链追溯监管平台

网络架构：摩莎EDS-510E工业环网交换机+单模光纤，对接总部数据中心

三、方案设计

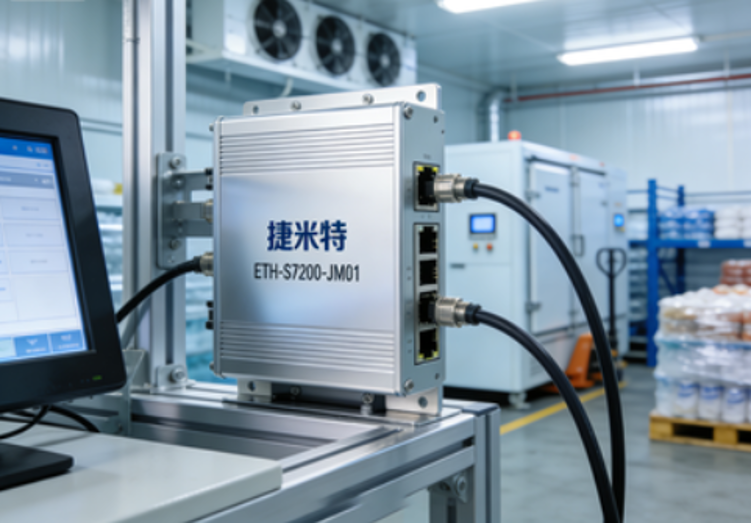

ETH-S7200-JM01采用双网口架构，内置工业交换芯片，支持-30℃~70℃超宽温运行，可实现云端监管、本地监控分区部署，互不干扰。

网口1（NET1）：接入办公防火墙网段，IP：172.16.8.200/24，启用Modbus TCP协议（端口502），对接ERP系统与省级冷链追溯平台。

网口2（NET2）：直连现场触摸屏，IP：192.168.5.1/24，采用西门子S7 TCP协议。

9针母口X1：连接PLC Port 0通讯口，自动适配187.5kbps PPI通讯速率。

9针公口X2：转接原有触摸屏PPI线缆，实现透明传输，保留原有本地操作模式。

四、项目实施流程

本次改造利用产线换班窗口期开展不停机割接，最大限度减少对仓储作业的影响。

1. 设备清点

开箱核对配件：ETH-S7200-JM01模块、耐低温网线（耐温-40℃）、不锈钢导轨卡扣、Mini-USB配置线、产品认证文件及冷链专用部署手册。

2. 硬件安装

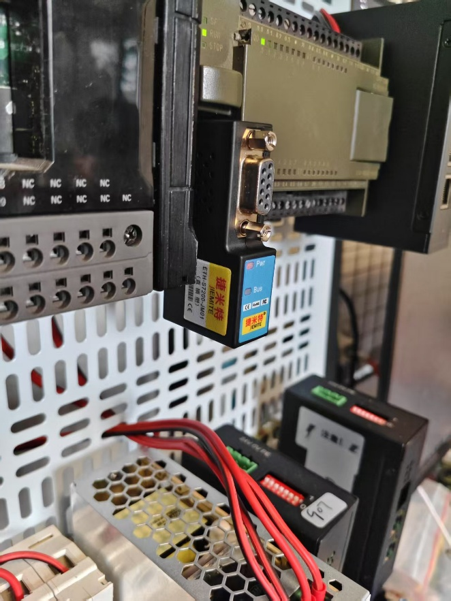

断开PLC Port 0原有线路，将模块X1口对接PLC通讯端，原有触摸屏线缆转接至模块X2口。

模块固定在控制柜内高位区域，规避冷凝水侵蚀；设备由UPS回路提供24VDC供电，工作电流低于90mA。

上电核验指示灯状态：电源红灯常亮、双网口绿灯交替闪烁、PPI指示灯以0.5Hz频率闪烁，代表硬件连接正常。

3. 网络与参数配置

通过Mini-USB线连接工程师电脑，运行JMT ColdChain Config V2.9配置软件，扫描识别模块出厂IP（192.168.1.188）。依次配置双网口 IP、VLAN、平台接入密钥，将网口2设置为S7 TCP从站并固定TSAP地址为03.00。参数写入后模块自动重启，全程仅需6秒。

4. PLC 程序保留

模块采用零侵入设计，PLC 内部压缩机启停、除霜周期、货位调度等原有控制逻辑无需任何修改，保障设备运行稳定性。

5. 上位机组态

在用友YonBIP系统中新建设备档案，选择Modbus TCP协议，填入模块IP与从站地址1。依据GB/T 36088国标规范配置数据点位，设置采集周期60秒、断线数据缓存48小时，并开启SSL加密传输。

表格

采集项目	寄存器地址	换算规则
冷库温度	40010	数值×0.1℃
冷库湿度	40011	数值×0.1% RH
压缩机电流	40020	数值×0.01A
库门开关次数	40030	整数直读

6. 触摸屏适配

将原有 PPI 程序导出并升级为以太网版本，通讯方式选择S7-200 Ethernet，填写模块IP与TSAP地址。原有温度曲线、货态监控、故障报警等功能界面完整保留，仅替换通讯驱动，25分钟即可完成调试。

7. 联合功能调试

省级追溯平台下发指令，数据回传延迟低于80ms；

模拟库温超限，平台同步弹窗并推送短信告警；

人为断开光纤环网，本地触摸屏仍可正常查看设备状态；

网络恢复后，系统自动补全断网期间所有数据，无记录缺口。

五、运行效果

1.全面满足监管要求

数据上报及时率达到 100%，顺利通过市场监管部门飞行检查，企业获评 A 级冷链物流企业，完全符合地方冷链数据接口规范。

2.降本增效成果显著

支持总部 VPN 远程调试除霜等工艺参数，现场运维出差频次减少 92%；依托实时电流数据优化机组运行策略，每年节约电费约 18 万元；温度异常响应时长从 15 分钟缩短至 2 分钟，货物损耗率下降 67%。

3.系统扩展性强

方案可快速复制应用至旗下东莞等分仓；后续设备升级为 S7-200 SMART 时，该模块仍可作为协议转换器继续使用，有效保护前期硬件投资。

六、经验小结

模块本身支持宽温工作，但冷库控制柜建议加装加热器，避免低温环境下设备结露，保障长期稳定运行。

如需对接其他冷链平台，可远程刷新定制固件，无需更换硬件，灵活适配多系统对接需求。

(其他内容配置过程及其他相关咨询可联系杨工。)
