TP4366E （天源）1A 同步移动电源方案

产品描述

TP4366E 是一款专为移动电源设计的同步升压的单芯片解决方案,内部集成了线性充电管理模块、同步放电管理模块、电量检测与 LED 指示模块、保护模块。

TP4366E 内置充电与放电功率 MOS，充电电流固定为0.8A，同步升压支持 1A 输出电流。TP4366E 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理与放电管理。

产品特征

 充电输入电压 6.5V 过压保护

 放电输出:5V/1A 充电电流: 0.8A

 1A 输出时放电效率高达 93%

 BAT 放电终止电压:2.85V

 可选 4.2V/4.35V 充电电压

 智能温度控制与过温保护

 集成输出过压保护、短路保护、重载保护

 集成过充与过放保护 支持涓流模式以及零电压充电

 支持手电筒输出

 封装形式：ESOP8

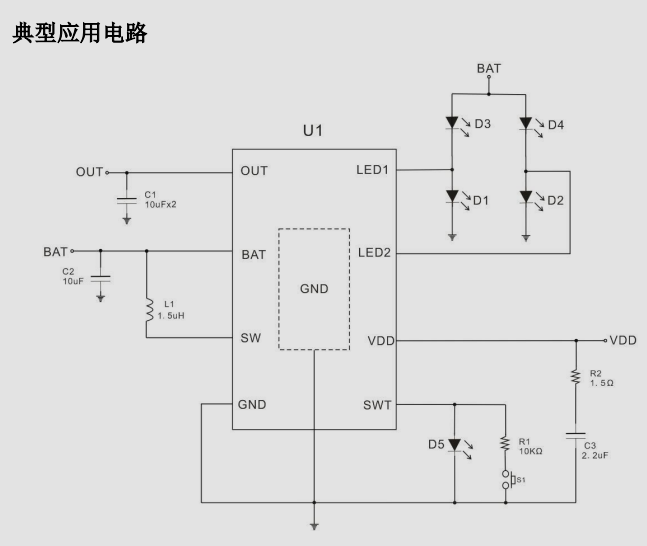

恒温模式

TP4366E 内部集成了温度反馈环路，工作时，如果芯片内部的温度升高到 120℃(表面 80℃左右)，充电或放电电流会随着芯片的温度升高而降低，从而减小系统功耗，降低温升，由于温度反馈控制，IC 会进入恒温模式而不用担心损坏 IC 或者过高温度时强行关闭 IC。

充电模式

如果充电之前锂离子电池电压低于 2.9V，为了保护电池，TP4366E 工 作 在 涓 流 充 电 模 式 ， 此 时 充 电 电 流 为100mA；当电池电压达到 2.9V 以后，TP4366E 进入恒流充电模式，充电电流为 0.8A；当电池电压达到 4.2V 后，TP4366E 工作在恒压充电模式，此时 BAT 电压恒定，充电电流逐渐减小，当充电电流减小为 100mA 时，充电过程结束，充电电流降为零。

负载检测与低功耗智能待机负载插入时TP4366E可以自动检测到负载并开启升压电路工作。当负载拔掉，经过 18S 延时，升压电路关闭，IC 进入低电流待机模式。放电指示放电时，LED1～LED4 根据电池电压指示当前电量，当电池电压低于 3.0V 时，LED1 会以 2HZ 频率快闪进行低电报警提示。手电照明输出SWT 端可以驱动 LED 灯用于手电筒照明,最大驱动电流为 50mA , 可以给 LED 串联电阻来减小指示手电灯的电流，SWT 同时也是按键开关脚，如果长按 S1 键 2S,手电筒打开，再次长按 S1 键 2S 手电筒输出关闭。
