RECOM隔离式DC/DC转换器驱动方案技术解析

了解 RECOM 隔离式 DC/DC 模块与基于 IC 的分立方案在技术与成本上的灵活性 —— 从即插即用模块到灵活的系统架构。

简  介

RECOM 不仅以全集成 DC/DC 模块的形式提供 DC/DC 转换技术，同时也将核心元器件作为分立组件对外提供。作为隔离式 DC/DC 模块制造商，RECOM 支持将同规格的原边控制器 IC、变压器驱动 IC、同步整流 IC 以及磁性元件直接集成到客户定制 PCB 设计中。

本文分析现有技术方案，并为在预认证、已取证 DC/DC 模块与基于 IC 的分立电源架构之间做选择提供结构化指导。使用隔离模块可获得完整验证的设计：具备明确的 EMC 性能、已认证的隔离（功能隔离或加强绝缘），且集成工作量最小。开发风险、设计复杂度与上市时间均可显著降低。

相比之下，分立方案在拓扑、变压器设计、PCB 布局与散热集成方面拥有最大灵活性。尤其在大批量生产时，优化的物料清单与面向应用的定制设计可带来显著成本优势。

RECOM 隔离式 DC/DC 转换器驱动方案

隔离式 DC/DC 转换器核心由两个关键功能部件构成：原边变压器驱动 / 控制器IC，以及电气隔离高频变压器。这两个部件的品质，在很大程度上决定了电源的转换效率、磁芯利用率、EMC 表现，以及整体电源架构的可靠性。

RECOM 提供丰富的分立型隔离变压器驱动 IC 与反激控制器 IC 产品，可支持推挽、全桥、反激等各类常用拓扑。

推挽与全桥变压器驱动 IC

推挽和全桥架构采用变压器原边方波驱动工作。驱动 IC 会生成带精确死区时间的互补栅极信号，以防止直通（shoot through）。产生的高频交流信号会按照变压器匝比进行升压或降压。副边通过肖特基二极管或同步整流 IC 完成整流，以降低导通损耗。输出滤波通常采用电容滤波或 LC 滤波（C_OUT 或 LC）实现。

对于无稳压型变压器驱动IC，输出电压主要由以下因素决定：

输入电压

变压器匝比

负载条件

转换效率

在需要更高输出精度的应用中，可在后级增加 LDO 或额外稳压电路。

反激控制器芯片

与纯变压器驱动 IC 不同，反激控制器IC集成了闭环 PWM 稳压功能。能量通过变压器（耦合电感）中的磁能存储，以断续或连续模式进行传输。

根据型号不同，RECOM 反激控制器具备以下特性：

集成功率 MOSFET

支持驱动外部 MOSFET

原边稳压（PSR）或副边反馈

内置 / 外置开关管的灵活选择，可支持更高电压与更大输出功率。RVPW 系列同时支持原边稳压与副边稳压两种方案。在非隔离架构中，还可实现直接电流采样。因此，RECOM 既提供用于紧凑高效推挽 / 全桥架构的无稳压隔离变压器驱动器，也提供面向功率与电压灵活需求的全稳压反激控制器IC。

图1：采用现成硅芯片（OTS）、现成或定制变压器以及一路或多路直流输出的隔离式电源框图

RECOM 提供配套齐全的隔离式变压器驱动 IC、反激控制器 IC、贴片变压器及同步整流 IC（见表 3），可稳定实现各类隔离 DC/DC 架构方案。 其中代表性器件 RVP001、RVP010、RVPW011 对应隔离电源领域三种成熟拓扑：

RVP001 – 全桥变压器驱动 IC

RVP010 – 推挽变压器驱动 IC

RVPW011 – 稳压型反激控制器 IC

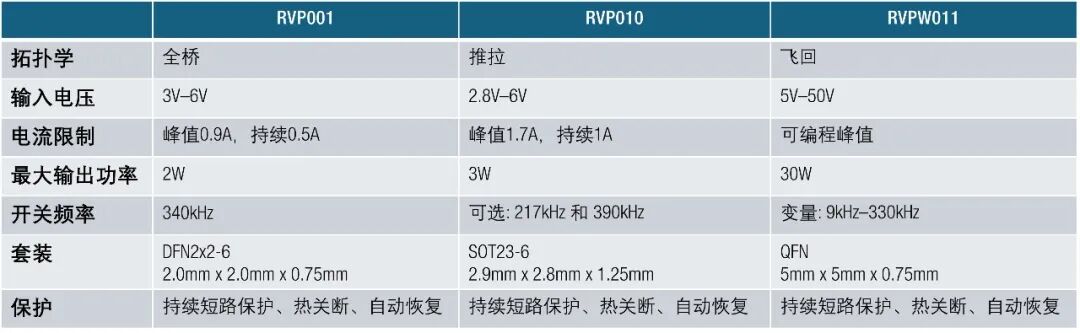

表 1：全桥、推挽与反激式驱动IC对比

RVP 系列变压器驱动 IC 内置高精度内部振荡器，可输出带固定死区时间的互补栅极驱动信号。对称驱动设计能保证变压器磁芯磁化均衡，最大程度降低磁通失衡问题。内置死区可有效避免开关管之间出现直通导通现象。反观 RVPW 系列产品，其集成脉宽调制调控功能，适用于反激式变压器驱动；且可通过配置方式，实现原边稳压或副边稳压两种工作模式。
