FPC 测试夹：柔性电路板高效连接检测方案

一、FPC 测试现存的连接难题

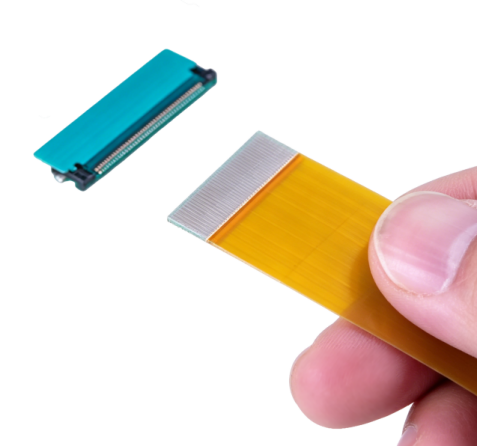

当下电子产品不断朝着小型化、高集成方向发展，柔性电路板（FPC）的应用场景持续拓宽。但在研发调试与量产测试环节，传统测试方式暴露出诸多短板。反复插拔 FPC 排线极易划伤金手指，也容易造成软板本体破损；常规硬质治具无法紧密压合柔性板材，测试点接触不良问题频发。对 0.2mm、0.3mm、0.5mm 等小间距排线，传统方式对位难度大，还容易出现测试失误。如何实现 FPC 快速、可靠且无损的对接检测，成为行业普遍面临的问题，FPC 测试夹也因此成为主流解决方案。

二、认识 FPC 测试夹

FPC 测试夹也常被称作 FFC/FPC 免焊快速测试夹，是专为柔性电路板、扁平排线打造的免焊式连接工具。它可完成 FPC 导通测试、功能测试、老化测试以及信号完整性测试，依靠夹式结构实现快速对接，做到一夹即可开展检测工作。

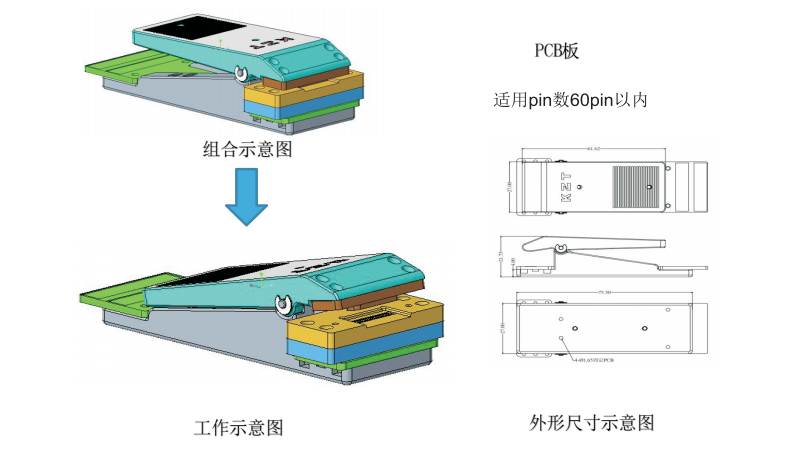

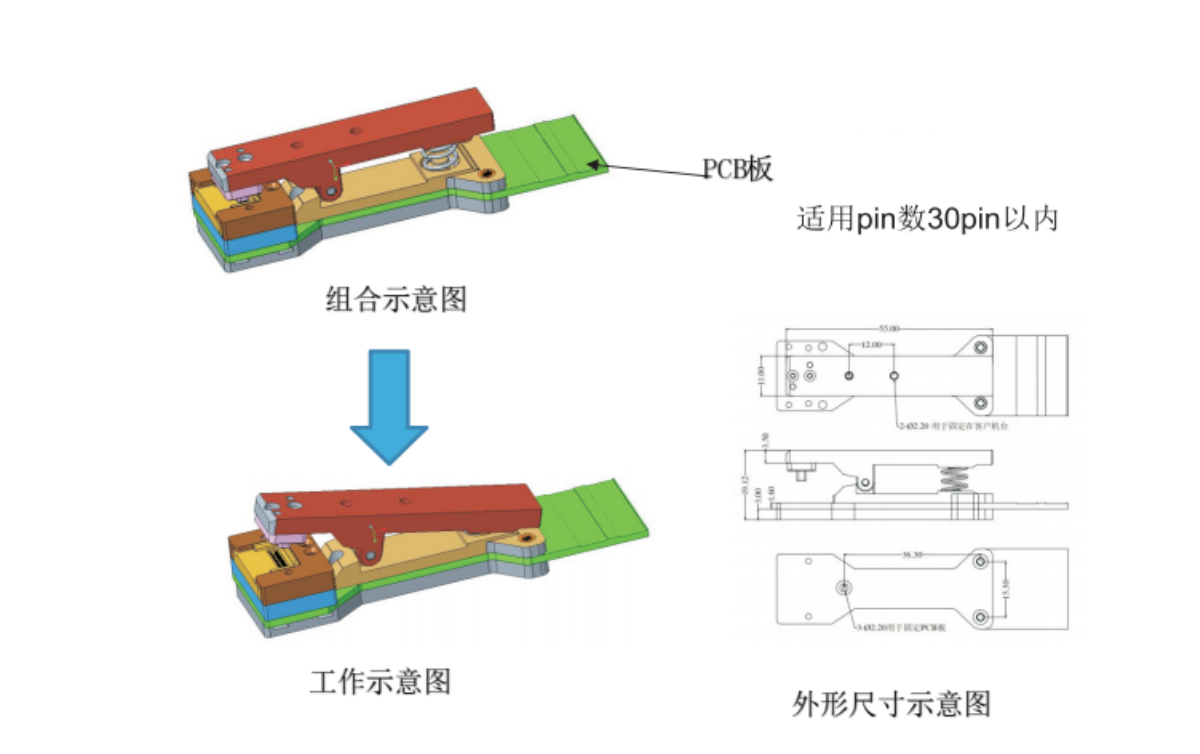

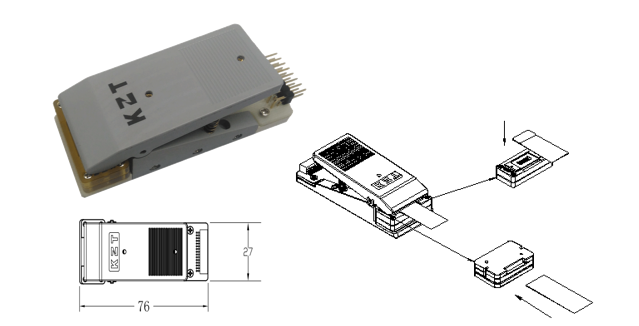

目前凯智通主流标准款分为两类：适配 30Pin 以内排线的小型快速测试夹、适配 60Pin 以内排线的大型快速测试夹。产品支持定制微针模组，全面兼容 0.2mm~1.25mm 全系列间距规格，整体体积小巧、便携易用。

三、结构原理与核心优势

1. 核心结构

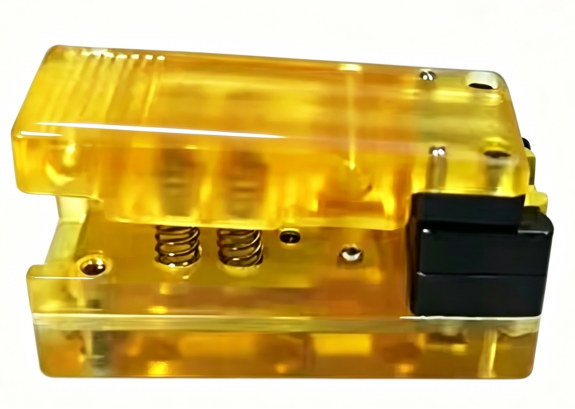

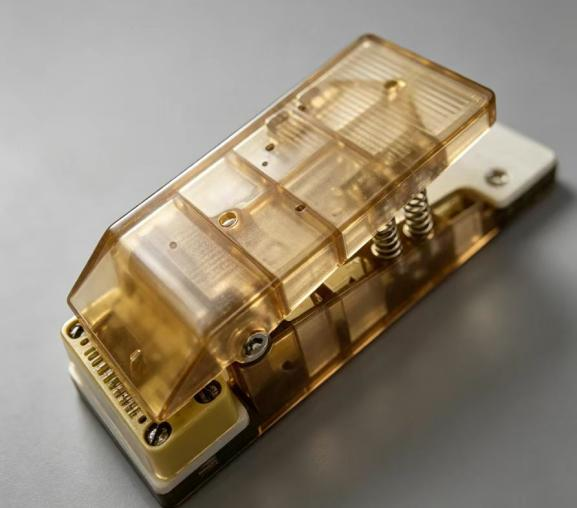

绝缘外壳：采用 PC 绝缘材质，可直观观察排线插入状态，有效规避插偏、虚接等问题，同时起到绝缘防护作用。

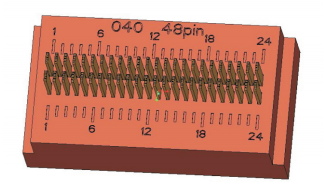

微针模组：设备核心接触部件，采用弹片微针结构并做镀金加硬处理，接触稳定、导电性能优异，保障信号正常传输。

按压开合结构：按压即可张开夹口，放入排线后自动回弹夹紧，操作简单，适配产线高速作业。

PCB 转接板：负责信号转接，将微针采集的线路信号引出，可搭配万用表、示波器、专用测试治具等设备使用。

2. 四大核心优势

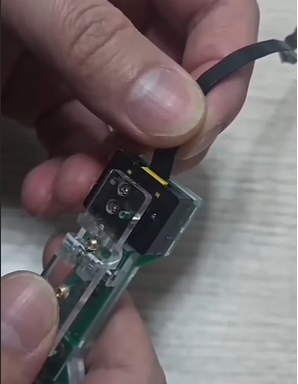

效率高，3 秒快速装夹 ：完成定位模组匹配后，仅需插入排线、锁紧夹具，3 秒即可完成连接，十分适合产线批量抽检、屏幕老化测试等场景。

接触稳，信号传输可靠 ：搭载刀型微针模组，细密针脚与线路充分接触，测试状态稳定，设备使用寿命更长。

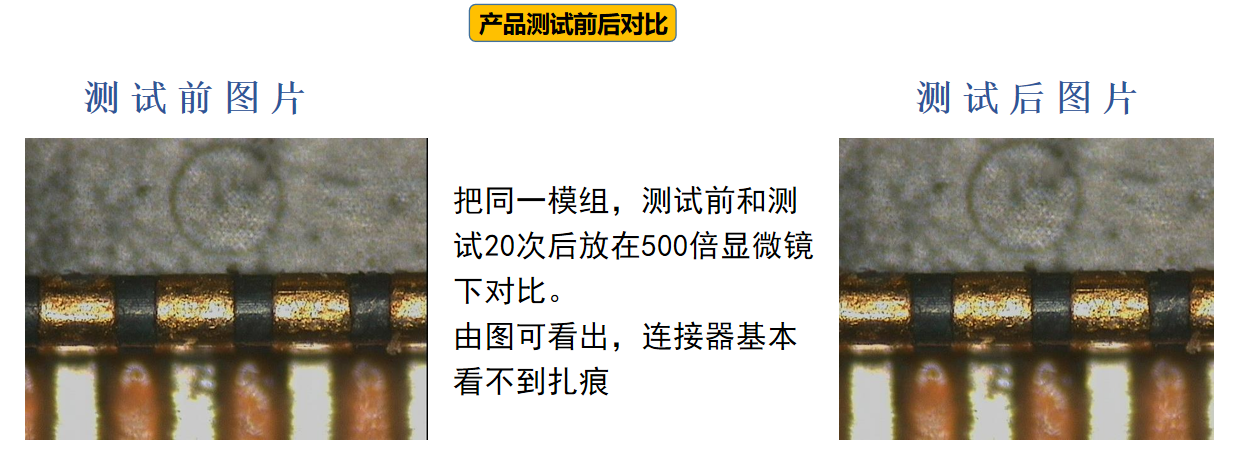

低损伤，保护金手指 ：采用低压力软接触设计，压力区间经过精密调校，在保证低接触电阻的同时，不会对金手指镀金层造成损伤，长期使用也不易留下扎痕。

易维护，使用成本低： 整体采用模组化设计，微针、触点等损耗部件可单独更换，夹具主体能够重复使用，大幅降低后期维护开销。

四、主流应用场景

在产品研发阶段，该设备可用于手机、平板、智能穿戴等产品的 FPC 功能校验、线路导通、高频信号测试，多样的定制模组可满足窄间距、大电流、耐高温、高寿命等不同测试要求。

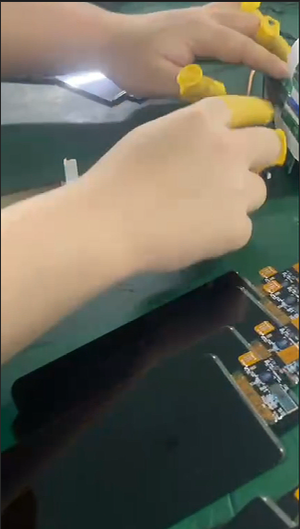

量产环节中，显示屏、摄像头模组、电池保护板等组件的 FPC，可借助测试夹完成 ATE 自动化批量检测，支持反复拆装且不损伤排线，有效提升产线效率。

设备故障维修场景下，测试夹可快速排查 FPC 断线、虚焊、短路等问题，简化检测流程，加快故障定位速度。

五、总结

在电子制造精细化发展的当下，FPC 测试夹是提升测试良率、缩短研发与生产周期、降低物料损耗的重要工具。无论是实验室样机验证，还是大规模量产老化测试，优质的测试夹具都能为产品质量提供保障。

选购时不能只关注单价，劣质夹具易出现针孔氧化、接触失效等问题，直接影响整条产线运转。选择具备成熟技术积累的产品，才能长期保障测试环节稳定高效。
