Pin to Pin替代DRV8889，NSD8389的实际表现如何？

随着汽车电气化与智能化进程的加速，步进电机在汽车电子系统中的应用愈发广泛，从自适应大灯（ADB/AFS）、抬头显示（HUD）到热管理系统的电子膨胀阀（EXV）、隐藏式出风口等，都需要高精度、高可靠性的步进电机驱动芯片作为核心支撑。

纳芯微推出的第二代车规级高性能双极步进电机驱动器NSD8389-Q1/NSD8389A-Q1（文章简称NSD8389），与TI DRV8889-Q1/DRV8889A-Q1（文章简称DRV8889）在软硬件设计上高度兼容，可以实现无缝替代。在当前汽车行业降本增效与供应链安全的双重需求下，它为众多汽车零部件厂商和整车厂提供一个更务实的选择。

一、核心参数对比

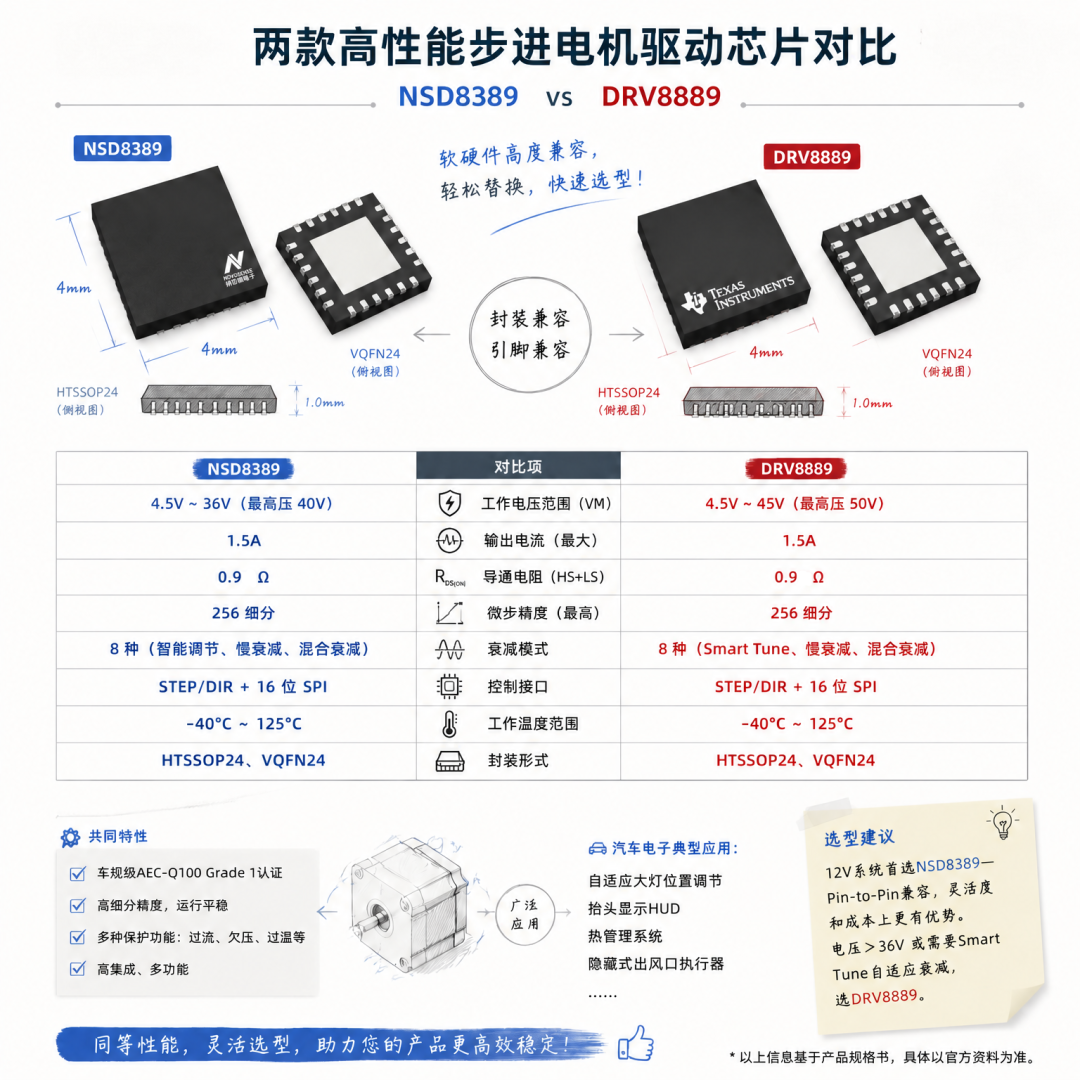

NSD8389与DRV8889在核心功能与技术参数上高度一致，能够直接满足绝大多数汽车电子应用的需求。以下是两款芯片的关键参数对比：

参数项	NSD8389	DRV8889
工作电压范围	4.5V~36V（最大耐压40V）	4.5V~45V（最大耐压50V）
满量程输出电流	1.5A	1.5A
导通电阻 (HS+LS)	900mΩ(典型值)	900mΩ(典型值)
微步精度	整步～1/256微步	整步～1/256微步
衰减模式	8种（智能调节、慢衰减、混合衰减）	8种（Smart   Tune、慢衰减、混合衰减）
控制接口	STEP/DIR+16位SPI（支持菊花链）	STEP/DIR+16位SPI（支持菊花链）
工作温度范围	-40°C~125°C	-40°C~125°C
封装形式	HTSSOP24、VQFN24	HTSSOP24、VQFN24

参数上需要注意，DRV8889的工作电压上限是45V，NSD8389是36V。对于乘用车12V系统，这9V的差距在实际使用中基本不构成问题。12V系统典型工作电压9到16V，就算考虑抛负载瞬态，经过前级防护之后一般也在30V以内。但如果是24V的商用车系统，DRV8889的45V余量更充裕。

二、软硬件兼容性



对于已经采用DRV8889进行设计的客户来说，NSD8389最大的优势在于极高的软硬件兼容性，能够实现“pin-to-pin”直接替换，无需对硬件电路进行重大修改，软件代码也只需进行少量调整。

硬件兼容方面，NSD8389与DRV8889在HTSSOP24和VQFN24两种封装下的引脚功能几乎一致。

引脚	DRV8889	NSD8389	兼容性
电源VM/VS	4,11脚	4（VSA),11 (VSB)	完全兼容
电机输出AOUT1/2, BOUT1/2	6,7,8,9脚	6,7,8,9脚	完全兼容
STEP/DIR	21,22脚	21,22脚	完全兼容
SPI(SCLK,SDI,   SDO, NCS)	20,19,18,16脚	20,19,18,16脚	完全兼容
DRVOFF	23脚	23脚	完全兼容
nFAULT	14脚	14脚	完全兼容
VREF	15脚	15脚	完全兼容
电荷泵CPH, CPL, VCP	2,1,3脚	2,1,3脚	完全兼容
使能/休眠	24脚 (nSLEEP)	24脚 (EN)	逻辑反相，需调软件

唯一的区别在24脚。DRV8889用的是nSLEEP（低电平休眠），NSD8389用的是EN（高电平使能）。逻辑是反的，软件上改一行GPIO的事。硬件完全不用动。

外围电路也基本一致：两款芯片均集成电流检测功能，无需外部电流检测电阻；VREF电压范围相同，参考电压电路无需调整；电荷泵外围元件完全兼容

软件方面，NSD8389的寄存器功能分类与DRV8889对应，电流设置、步进模式、衰减模式、保护配置等功能均有对应的寄存器实现。控制逻辑也完全相同。STEP/DIR接口的工作方式、故障处理机制均保持一致。SPI寄存器地址和位分配有所不同，需要根据NSD8389的寄存器映射调整驱动代码，但功能层面的移植思路清晰，工作量可控。

这种高度的软硬件兼容性，使得客户能够以极低的成本和极短的开发周期完成切换，降低产品升级换代的风险。

多提一嘴：关于A版本

两款芯片的命名逻辑一样。不带A的版本上电后输出默认使能，带上A的版本上电后输出默认关闭，等MCU初始化完了再通过SPI打开。这是安全设计上的一个考量，防止MCU还没就位电机就开始乱动。如果你项目用的是DRV8889A-Q1，切NSD8389A可以保持相同的上电安全策略。

三、细微差异，各有侧重


相较于DRV8889，NSD8389的堵转检测可调的空间更大。DRV8889的堵转检测是基于BEMF相位偏移，通过TRQ_COUNT寄存器来量化，阈值可以自学习也可以手动设。NSD8389走的是直接ADC采样的路线。在步进电机的0°、90°、180°、270° 四个零电流位置，直接测量线圈端的反电动势电压，跟CVLL阈值比较。它的可调参数更多，增益可以选择1倍、2倍、5倍、10倍，采样延迟可以按PWM周期数配置，连续低于阈值的判定次数也可以设。所以能针对具体电机的特性做更精细的匹配。

衰减控制，两款芯片各有思路。NSD8389提供了8种衰减模式可选，其中auto decay（自动衰减）采用预设策略：电流上升步走slow decay（慢衰减，低纹波），下降步走mixed decay（混合衰减，快速响应），进出切换自动但不随电机状态实时调整。DRV8889则在auto decay之上做了Smart tune自适应。Dynamic Decay（动态自适应衰减）每个PWM周期动态调节fast decay（快衰减）的占比，上一个周期衰减慢了就多加点，快了就少加点；Ripple Control（纹波控制模式）进一步改用可变off-time，根据电流实际到达IVALLEY的时间决定何时重新开管子。两者的差别在于：NSD8389的auto decay是自动化——按固定规则执行；DRV8889的Smart tune是自适应——每个周期都在找最优解。所以如果你愿意手动选定一种最适合电机的衰减模式，NSD8389完全够用；如果想芯片自己调，DRV8889的Smart tune更省心。

扩频方面，两者都有。DRV8889的扩频是固定的，NSD8389的扩频可以选调制频率（15.625kHz还是62.5kHz）和频偏幅度（3%、6%、12%）。如果你在EMC测试中某个特定频段有问题，这个可调能力会派上用场。

四、替代场景



适合直接替代的情况：

12V乘用车系统，工作电压不超过36V；

需要节约项目成本，NSD8389基础性能与DRV8889一致；

熟悉自己的电机特性，衰减模式可以手动选定；

BEMF堵转检测方案需要精细匹配电机特性。

需要多评估一下的情况：

24V商用车系统，36V的耐压可能吃紧；

深度依赖Smart tune的自动衰减调优；

项目已经到了后期，SPI寄存器映射的改动成本太高。

五、结语


NSD8389作为纳芯微推出的第二代车规级步进电机驱动器，在硬件和软件上与DRV8889实现了高度兼容，能够以最小的改造成本实现替代。在核心性能上，两者基本持平，NSD8389在堵转检测可配性和扩频灵活度上有一定优势。
