和光 MSP250/500 光储并离网一体柜硬件解析｜微电网 PCS、多路 MPPT、EMS 电控架构

针对无电网、弱电网矿区、海岛、工商业场景，艾麦斯推出和光系列一体化微电网整机，高度集成 PCS 功率变换、多路 MPPT 光伏控制器、EMS 微网调度、STS 切换开关、配电系统；下面拆解整机硬件配置、电气接线、电控架构、功率参数、环境硬件防护设计。

一、整机集成硬件组成

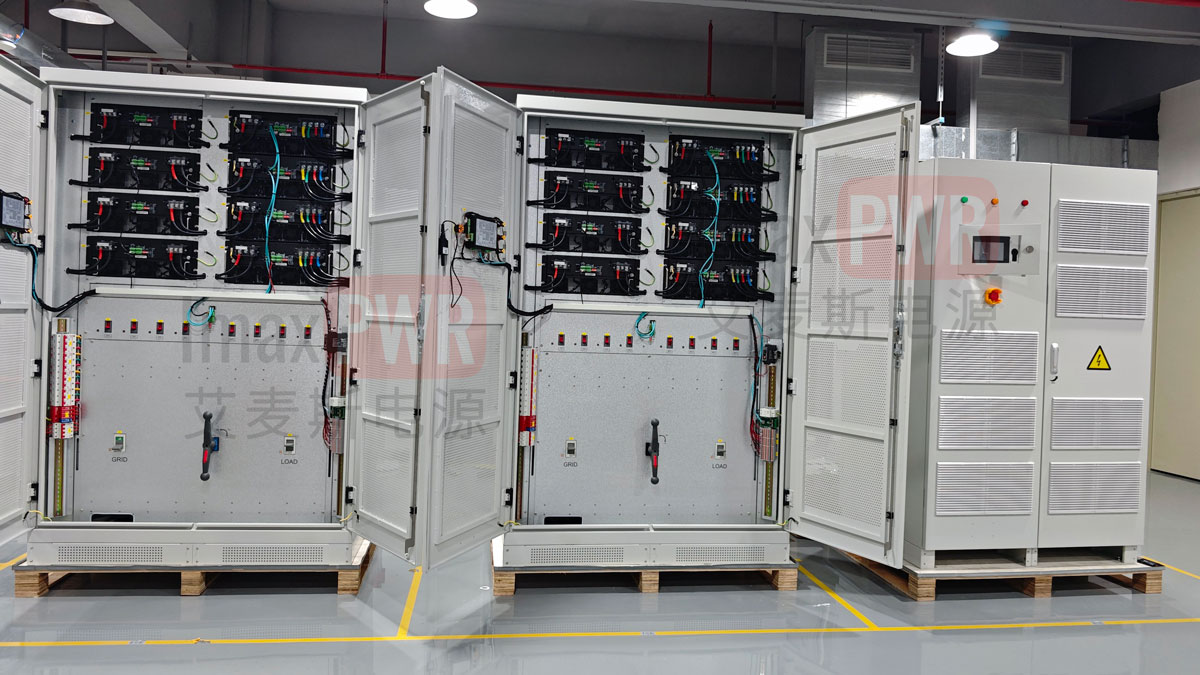

单柜体集成五大核心硬件单元：双向 PCS 功率变流器、多路独立 MPPT 光伏模块、EMS 微网主控、STS 快速切换开关、配电保护单元；一台设备完成光伏、储能、柴发、市电四能源整合输出。

二、两款机型功率与电力硬件参数

1. MSP250HCG2：额定 250kVA，峰值 275kVA；2 路 200A 电池接入、2 路 120kW MPPT；户外 IP54 风冷，整机约 610kg；
2. MSP500HCG2：额定 500kVA，峰值 550kVA；4 路 200A 电池接入、4 路 120kW MPPT；室内 IP20 风冷，整机约 850kg； 统一直流电池电压 680~950V DC，光伏输入 200-950V；并离网切换主动 0ms、被动＜10ms；最大支持 3 台并联扩容。

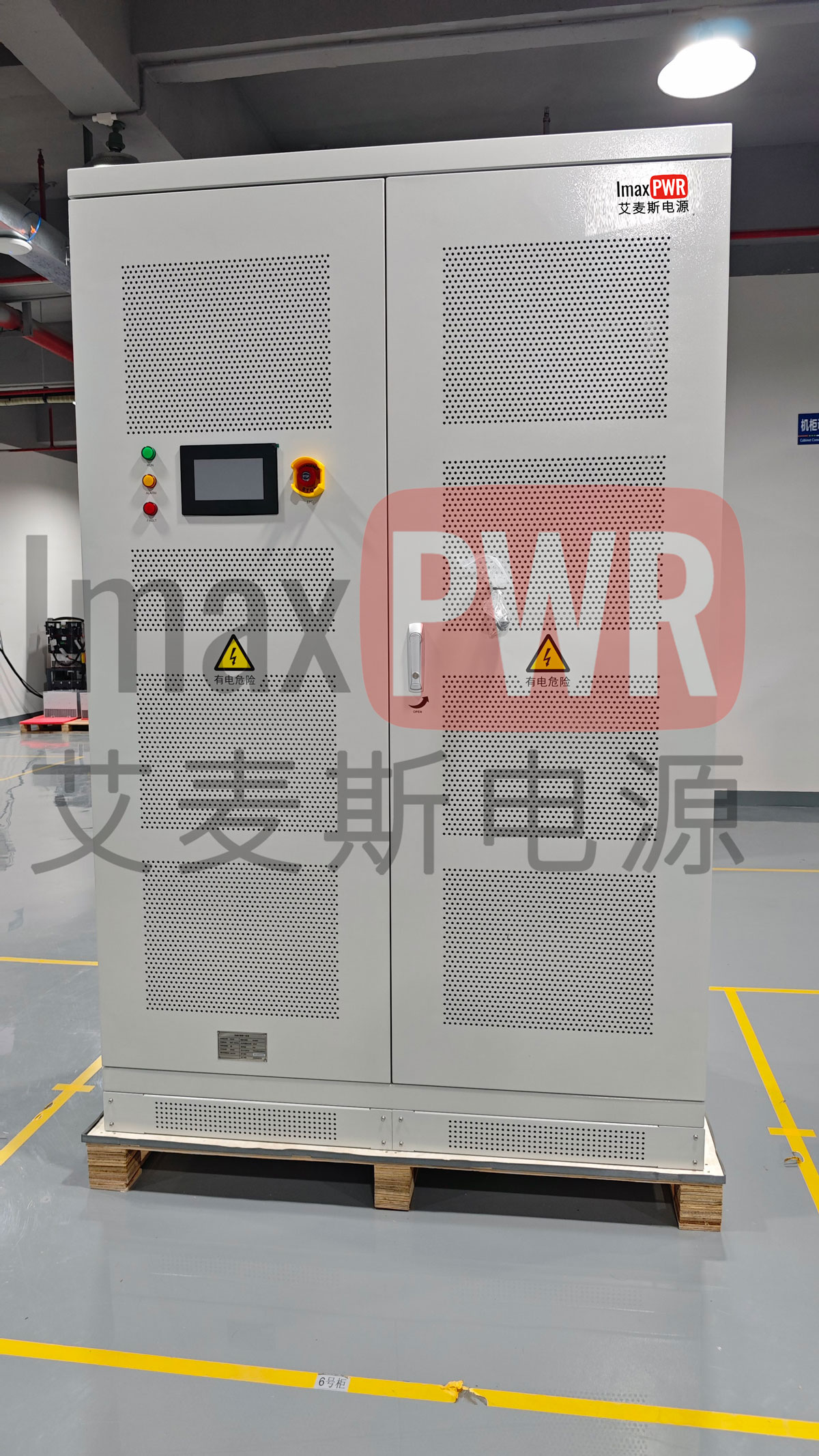

三、散热与防护硬件设计

冷却统一采用前进风后出风强制风冷结构；户外机型 IP54 防尘防水适配矿区海岛，室内机型 IP20 安全防护；硬件元器件选型满足 - 30℃~60℃宽温运行，高海拔 4000m 可降额稳定工作。

四、电控硬件分层架构

1. MPPT 硬件：多路完全独立控制，互不耦合遮挡损耗，单路最大光伏 120kW，电流 200A；
2. 二级 EMS 调度硬件：本地采集板实时采集电压、电流、SOC、油机状态，主控芯片执行削峰、油电混动、防逆流策略，下发指令给 PCS 功率单元；支持云端远程通信升级；
3. 组串式 PCS 硬件：去中心化布局，单个功率模块故障硬件隔离，不影响整机输出；电池簇直连柜体，无需额外直流汇流箱硬件。

五、多源接线端口硬件配置

柜体正面标准化集成接线端子：PV1-PV4 光伏 MPPT 端口、BAT1-BAT4 电池端口、GRID 市电输入、LOAD 交流负载输出、PE 接地铜排；多能源即插即用，省去现场额外配电柜施工。

六、并离网、油机联动硬件性能

1. 切换硬件响应速度：主动 0ms、被动故障切换＜10ms，保障精密负载不间断供电；
2. 构网硬件能力：无市电场景 PCS 自主建立稳定电压频率，可同步接入柴油发电机并联协同供电，硬件逻辑实现光伏优先、油机备用补能。

七、硬件适配五大电力工程场景

1. 海外矿区离网自给供电系统；2. 海岛抗灾微电网供电硬件；3. 油田、高速工地油电混合供电；4. 工商业厂区削峰 + 应急保电硬件；5. 光储充充电站多能互补调控设备。
