PCB嵌入式SiC模块真正的挑战：不是把功率芯片埋进去，而是材料、热路和可靠性一起过关



---

▲ 800V车辆、OBC、DC/DC和高功率密度逆变器推动SiC模块从传统线焊封装走向PCB嵌入式集成。● 本文核心价值：把PCB嵌入式SiC模块从概念模型推进到材料要求、生产线、ESD和可靠性验证。

本篇我们聚焦于：PCB嵌入式SiC模块。


先说一个结论：PCB嵌入式SiC模块不是把功率芯片埋进板子里这么简单。

真正难的是材料Tg、绝缘电阻、导热率、CTE匹配、die attach、热循环和ESD认证都要一起成立。

这篇的核心观点来自于AKM Meadvile，其最有价值的地方，是把e-SiP从趋势图讲到材料指标和制造验证。下面我们一起来看看。

|SysPro备注：AKM Meadville Electronics Xiamen 是 Meadville 体系下的 PCB 制造企业，定位为 leading edge PCB manufacturer，产品包括 Flex、Rigid-Flex、HDI、substrates、CCS 等，也覆盖功率电子应用方向。

这里的e-SiP的概念，我们可以理解为 embedded System-in-Package，也就是嵌入式系统级封装。

PCB嵌入式SiC模块真正难的不是把die嵌入PCB，而是Tg、绝缘、CTE、导热、die attach和热循环可靠性是否能一起过关。

核心内容

PCB嵌入式SiC功率模块不是“把SiC芯片埋进PCB”的单点封装创新，而是一条把功率芯片、铜互连、绝缘介质、导热材料、积层工艺和可靠性验证重新组合的系统级封装路线。

这篇，我们会先解释为什么需要embedded SiC module，再讲e-SiP技术模型和工艺流程，最后落到材料要求、生产线能力、ESD与可靠性验证。核心目的是想说明：嵌入式功率模块已经从“结构想法”进入“制造边界和应用条件”的阶段。

如果只看表面，e-SiP像是把封装做薄、把互连做短。但真正的变化在于封装角色变了：PCB不再只是承载控制板或母排连接，而是进入功率模块封装本体，承担功率互连、绝缘隔离、热扩散和结构支撑的一部分功能。

先说结论：PCB嵌入式SiC模块真正难的不是embedded die，而是让高压绝缘、高热通量、低寄生互连、芯片贴装公差和热循环可靠性同时过关。SysPro备注：这里的e-SiP可以理解为embedded System-in-Package。它不是普通消费电子SiP，而是用PCB积层和铜互连把SiC裸die嵌入封装结构，实现功率回路、驱动/互连路径、绝缘材料和热路径的系统级集成。

为什么SiC模块会从线焊走向PCB嵌入？

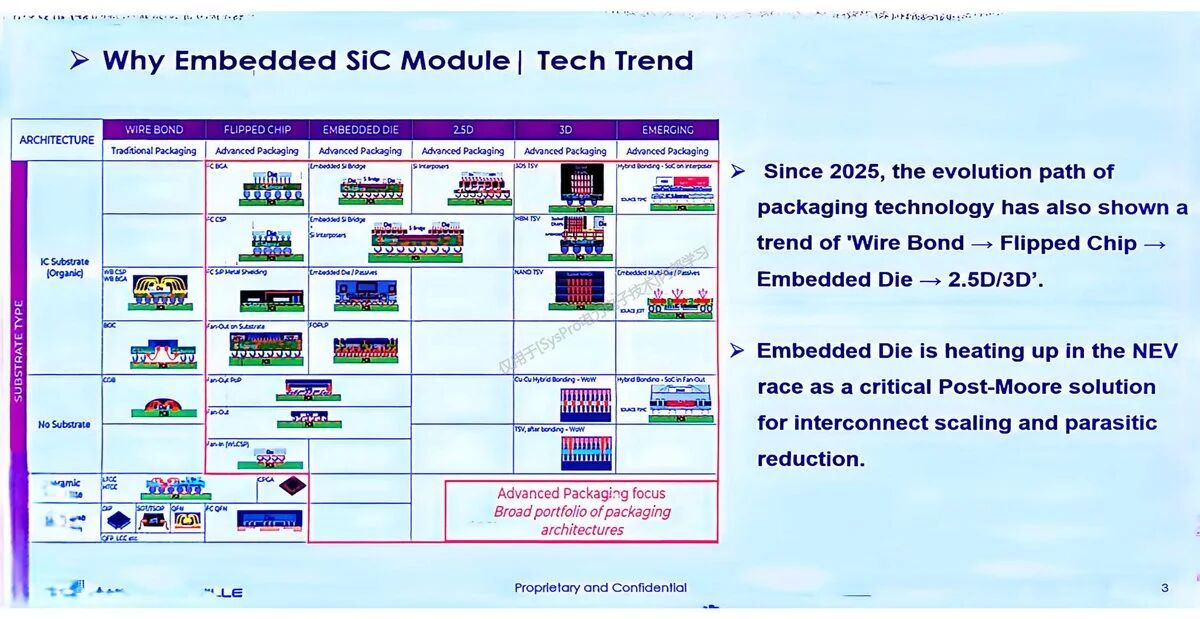

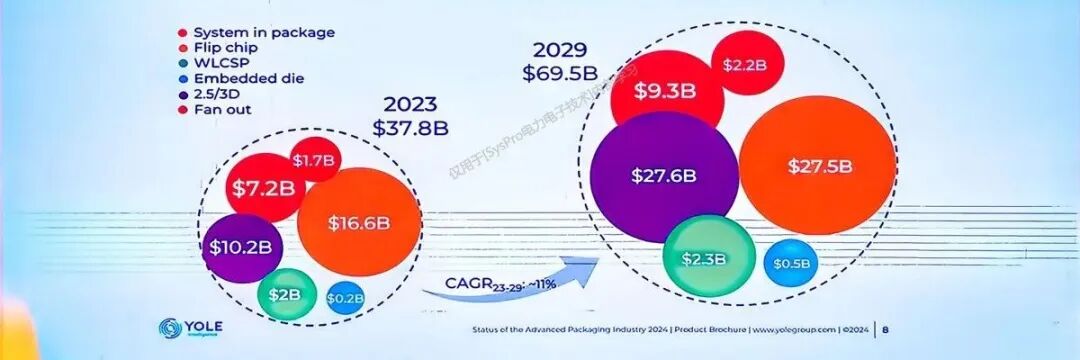

我们先从封装技术演进讲起：wire bond、flipped chip、embedded die对应的是三种不同互连逻辑。

线焊模块成熟、成本清晰，但回路较长、寄生电感较高；

倒装可以缩短部分路径，但仍受限于基板和互连结构；

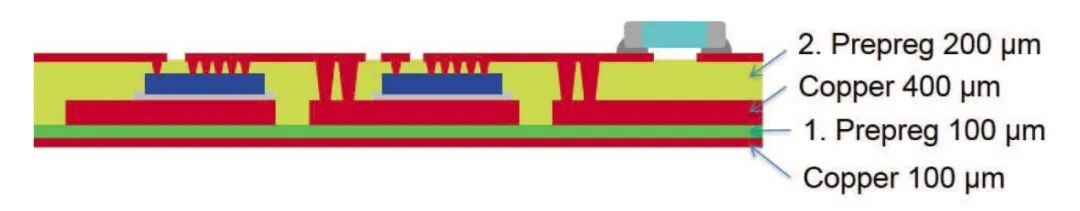

嵌入式die则试图把芯片放进积层结构内部，用盲孔、铜柱或铜互连把电流路径做短、做平、做对称。

图片来源：AKM Meadville

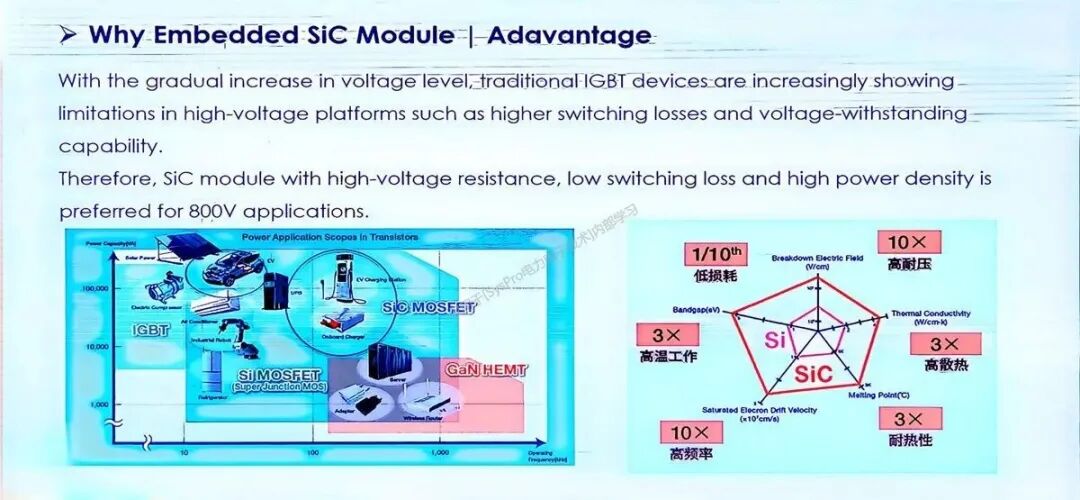

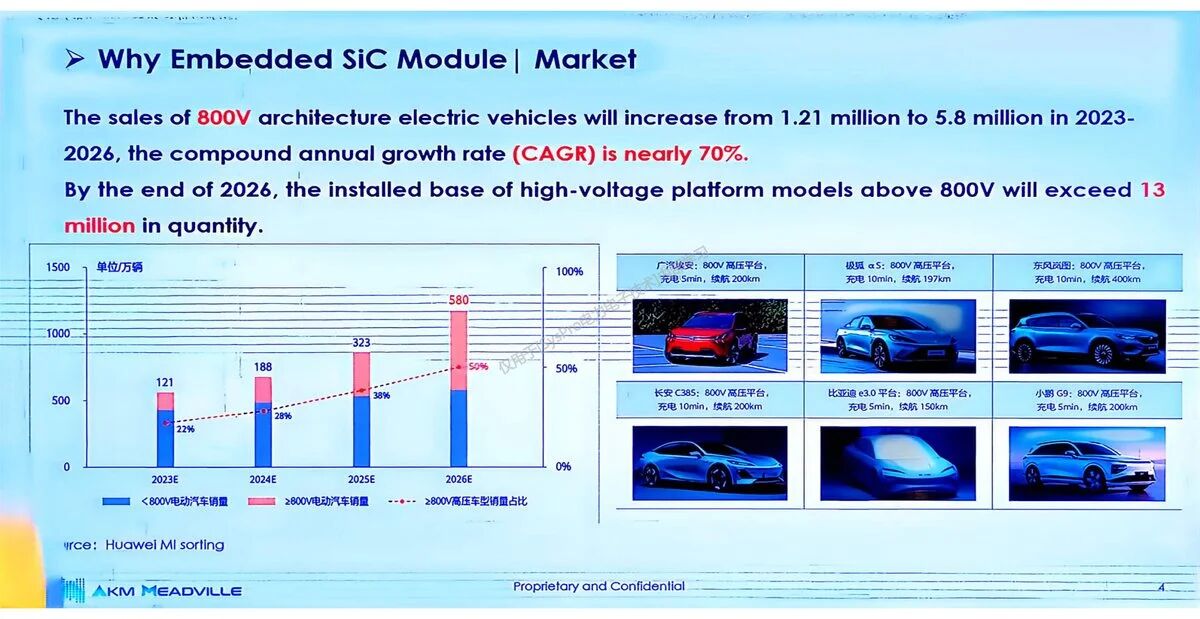

推动这条路线的第一层背景，是800V车载平台和高功率密度电源：电压提高后，传统IGBT在高频、损耗和耐压边界上越来越吃力，SiC MOSFET凭借更高击穿场强、更高热导率、更低开关损耗和更高结温能力，成为800V逆变器、OBC、DC/DC和快充场景的重要选择。

图片来源：AKM Meadville

但SiC芯片本身快，不等于模块就能快。

SiC高速开关会把封装寄生电感、栅极回路、母排布局和散热路径的问题放大。如果仍用较长键合线和传统模块结构，器件能力会被封装拖住，表现为电压过冲、振铃、EMI压力、开关损耗增加和热集中。

图片来源：AKM Meadville

所以嵌入式SiC模块的产业逻辑是：

用更复杂的封装和PCB工艺，换取更短电流路径、更低寄生、更低热阻和更高集成度。它不是为了“新”，而是为了让SiC器件的高频和高功率密度优势真的落到系统里。

图片来源：AKM Meadville

本质逻辑：e-SiP的核心不是PCB，而是电、热、力三条路径一起重构

AKM Meadvile给出了对比：

传统模块热阻0.29 K/W，嵌入式SiC模块0.206 K/W，下降约29%；

寄生电感从5 nH降到2 nH，下降约60%；

Ron从1.2 mΩ降到0.9 mΩ；ID从300 A提升到460 A。

这个表面上是参数对比，背后其实是封装路径的重构。

图片来源：芯华睿

第一条路径是电流路径。

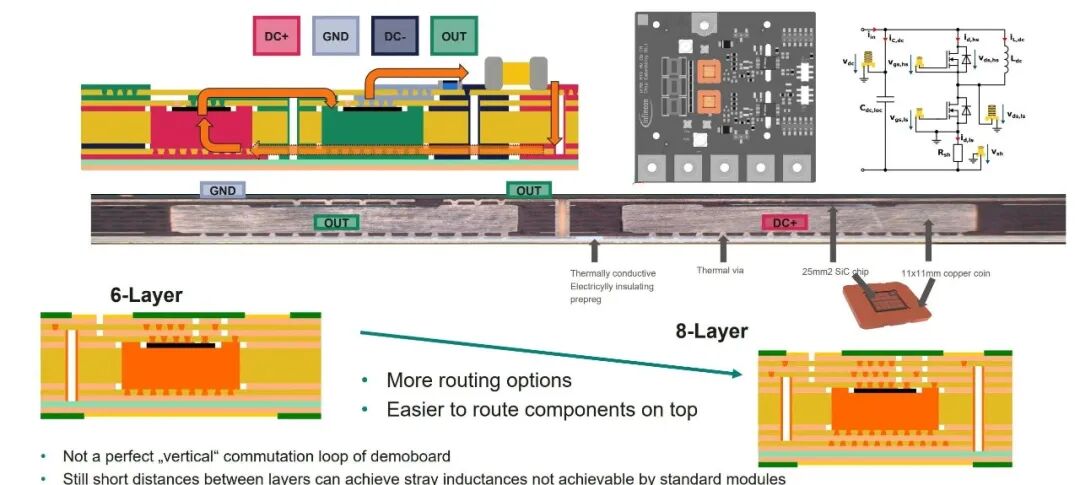

传统线焊模块，电流路径往往经过键合线、DBC/AMB基板、端子和外部母排，回路面积较大。嵌入式结构用盲孔和铜互连把电流从芯片表面或背面直接引到PCB铜层，等效回路更短、更平面，寄生电感下降后，SiC开关过冲和振铃才有机会被压住。

第二条路径是热路径。

SiC允许更高结温，但这并不意味着模块可以放松散热设计。

相反，高功率密度会把热流集中在更小面积上。嵌入式结构必须让芯片到铜层、导热介质、外部散热器之间形成低热阻路径，否则低寄生带来的高频收益会被热瓶颈吃掉。

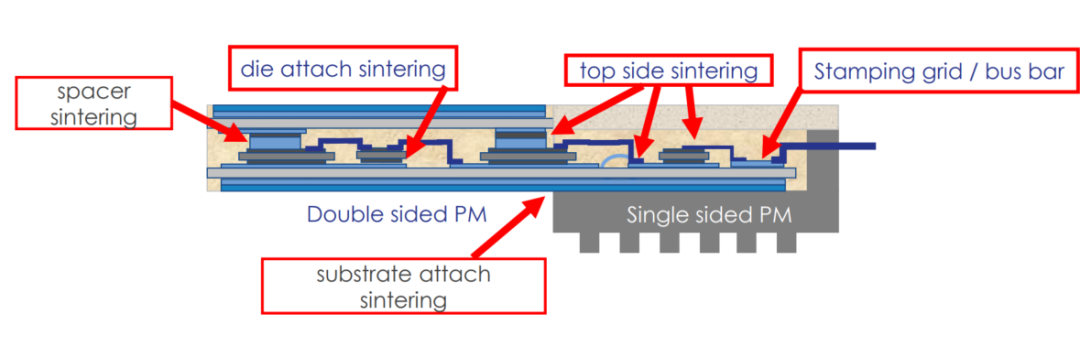

第三条路径是机械应力路径。

PCB积层材料、铜、SiC芯片、导热介质的CTE并不一致。

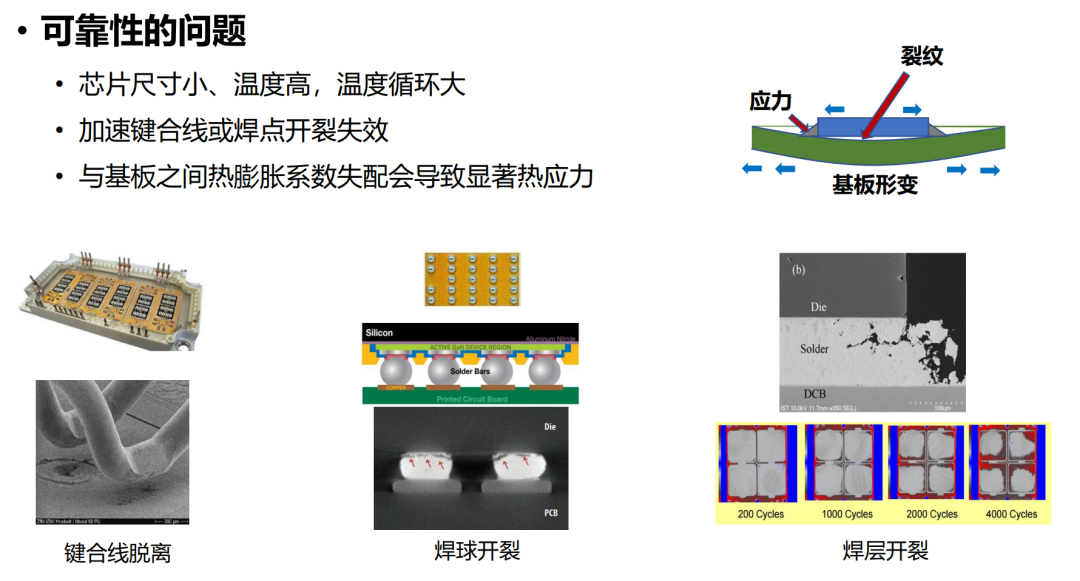

芯片被嵌入以后，热循环时的应力不能像传统线焊那样通过柔性的键合线释放，而会传到树脂、铜柱、盲孔、介质层和界面附着上。因此，e-SiP必须同时设计热路和应力释放路径。

图片来源：AKM Meadville

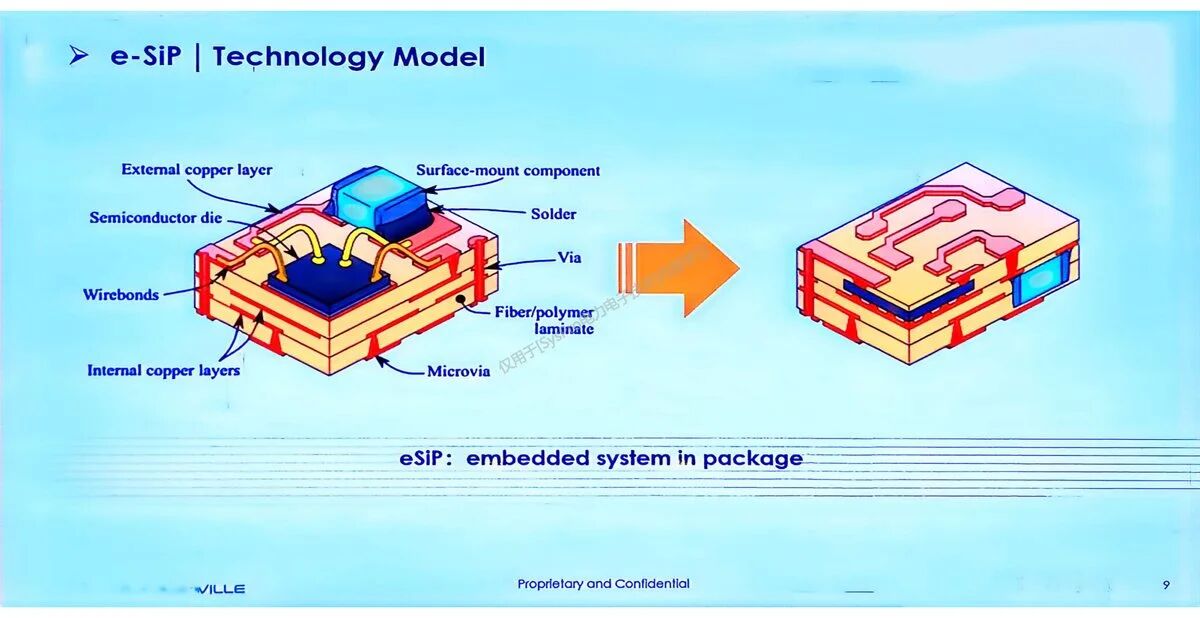

这也是为什么材料把e-SiP画成一个包含die、互连、core/prepreg和积层结构的技术模型。它不是单一封装件，而是一个由材料栈和工艺栈共同定义的功率模块平台。

图片来源：AKM Meadville

核心矛盾：材料指标对应一个失效模式


嵌入式PCB封装的挑战，做相关开发的朋友应该深有体会。

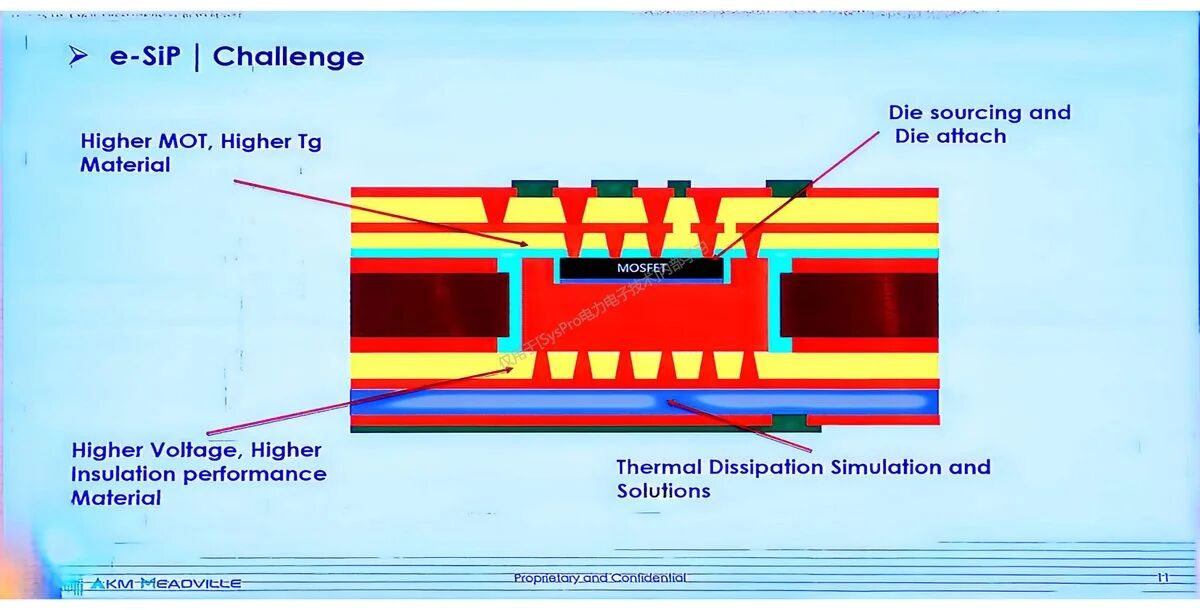

我们可以把挑战归纳为几方面：高AOT/高Tg材料、高压、热通量、散热、仿真和应用。这些看起来分散，实际指向同一个问题：当SiC die被埋进PCB，模块内部的失效模式会从“键合线疲劳”转向“材料层间、盲孔互连、导热介质和界面应力”的组合失效。

图片来源：AKM Meadville

......


[知识星球发布]

制造难点：die attach和积层公差决定e-SiP能不能量产


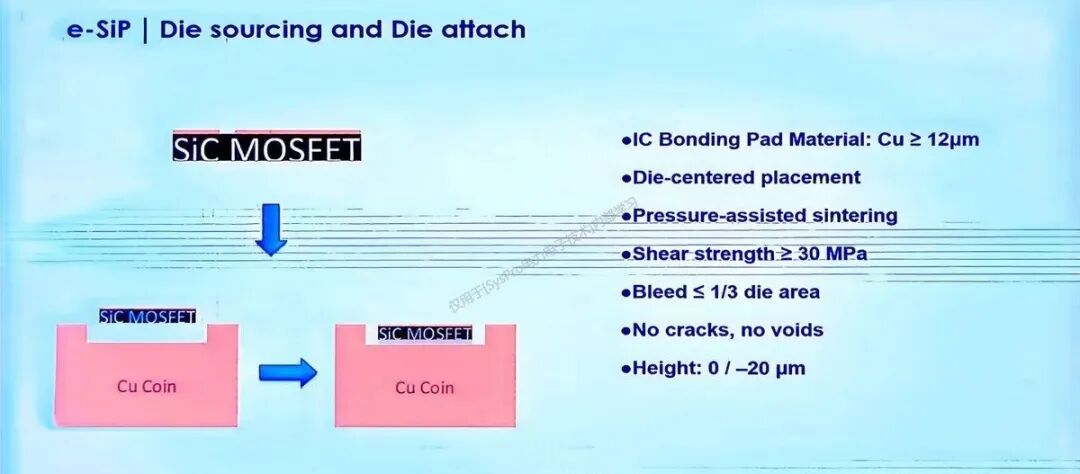

再看die attach，它看起来是工艺细节，实际上是e-SiP量产的核心。

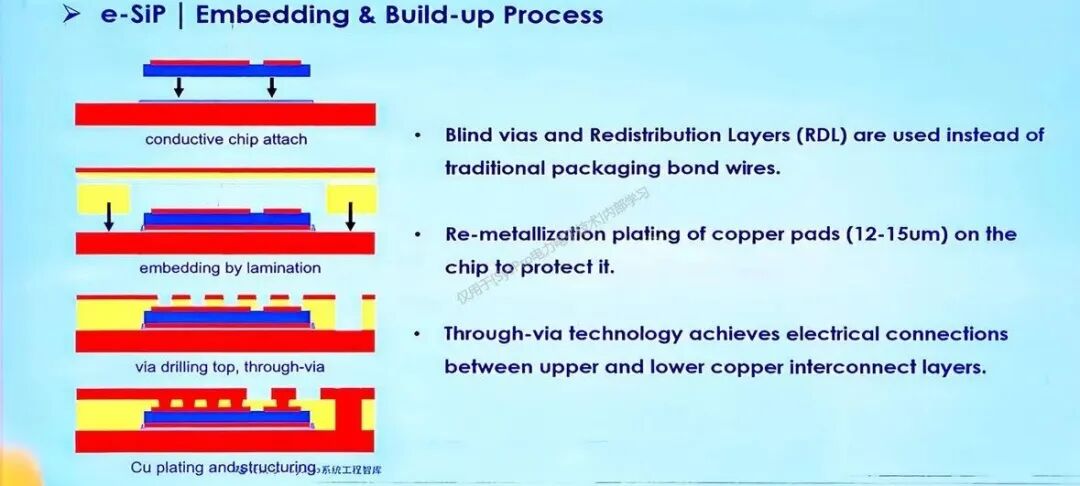

因为芯片一旦被预埋进PCB，后续积层、压合、钻孔、沉铜和互连都会沿着这个初始位置展开。die attach如果高度、位置或倾斜度不稳定，后续盲孔到芯片电极的连接窗口就会变窄。

图片来源：AKM Meadville

......

[知识星球发布]

给我们的启示：判断PCB嵌入式SiC模块，要看完整闭环

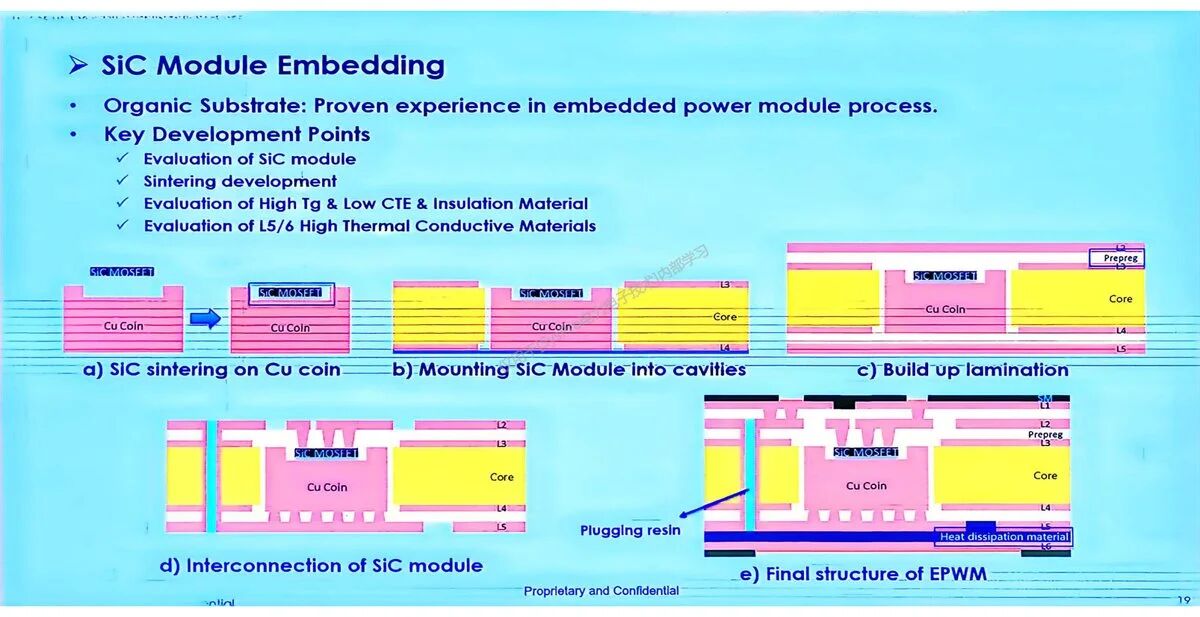

把SiC module embedding从die attach到积层、互连和最终结构串起来看。这个流程的意义在于：功率模块的制造重心正在向“板级嵌入 + 细铜互连 + 材料工程”迁移。未来竞争点不只是芯片，也不只是DBC/AMB陶瓷，而是芯片、电路、封装和散热之间的协同设计能力。

图片来源：AKM Meadville

......

[知识星球发布]

本文关键参数速查[知识星球发布]

参数	核心数据	工程含义
应用背景		SiC模块需要同时承受高压、高频、高热流和车规可靠性。
传统模块热阻		线焊、陶瓷基板和较长热路径限制热阻继续下降。
嵌入式模块热阻		这里的改善约29%，核心来自更短热路和更平面化互连。
传统寄生电感		线焊回路会放大过冲、振铃和开关损耗。
嵌入式寄生电感		降低约60%，为SiC高速开关释放空间。
导通电阻		低约25%，对应导通损耗下降约21%。
电流能力		ID提升约53%，同等输出下SiC用量可减少约1/3。
材料Tg		树脂和导热介质都要承受SiC满载热点和回流/热循环环境。
绝缘电阻		高压SiC模块不能只看导热，绝缘泄漏是量产底线。
CTE匹配		降低铜/树脂/芯片之间的热循环应力。
导热率		导热介质必须缩短芯片到外部散热路径。
剥离强度		积层结构要在热循环和机械应力下保持附着。
击穿电压		嵌入式结构仍要满足高压隔离安全裕量。
SiC结温		材料栈需要按高温功率器件边界设计。
可靠性验证		应用落地取决于完整验证闭环，而不是单个样品展示。

小编总结[知识星球发布]

这里真正有价值的地方，是把PCB嵌入式SiC模块从“低寄生、低热阻”的概念收益，落到了材料、工艺和可靠性边界......

感谢你的阅读，希望有所帮助！

本篇为主题《前瞻洞察_PCB内嵌与复合陶瓷封装_PCB嵌入式SiC功率模块的应用进展与关键挑战》学习总结，相关参考资料与扩展阅读已整理在「SysPro电力电子技术」知识星球中(共99页)，欢迎查阅学习。

本文聚焦：PCB嵌入式SiC功率模块、e-SiP、盲孔互连、铜柱互连、core/prepreg、高Tg材料、CTE匹配、导热介质、die attach、烧结压力、ESD、热循环、回流、可焊性、热冲击和量产验证.

更多关于e-SiP、SiC嵌入式功率模块、PCB积层工艺、盲孔铜互连、高Tg树脂、导热介质、铜箔CTE匹配、击穿电压、芯片贴装、银烧结、铜柱互连、车载逆变器、OBC、DC/DC、800V平台和功率模块可靠性测试的技术资料和前瞻洞察，请在知识星球中查阅。

感谢你的阅读，希望有所帮助！
