施耐德 M340 PLC以太网模块核电站辅助系统监控配置案例

一、项目背景与痛点分析

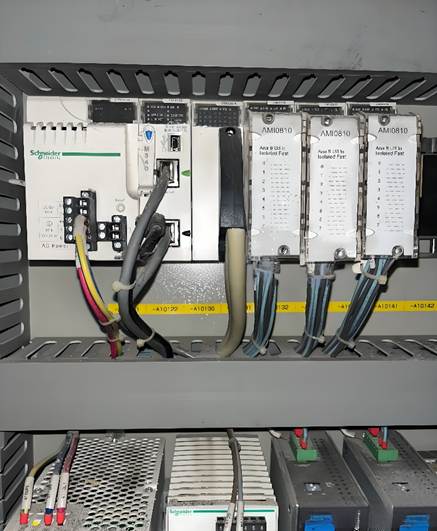

某核电站常规岛及辅助厂房，采用施耐德M340 PLC作为核心控制单元，统筹管控循环水系统、通风冷却设备、压缩空气机组、消防水泵等关键辅助设施。

该款PLC仅配备串口，无原生以太网接口，无法接入电站工业安全网络，设备运行参数仅能在本地查看。而核电场景对系统可靠性、远程监控、故障预警、数据归档与安全审计有着极为严苛的标准，传统串口通讯存在传输速率低、抗干扰能力弱、拓展性不足等问题，不仅难以实现远程运维与集中管控，也无法完成全生命周期数据追溯，成为电站数字化、智能化升级的主要阻碍。

二、整体解决方案

为结合核电站高安全、高可靠、全天候连续运行的工况要求，项目选用远创智控YC8000-SC工业以太网通讯处理器。该产品专为施耐德M系列PLC定制，可实现Modbus RTU与Modbus TCP协议双向转换，助力原有串口设备平稳接入电站安全以太网。

产品核心参数与特性

适配型号：施耐德M340、M200、M218、M241、M251等系列PLC

接口规格：RS485/RS232 串口+10/100M自适应RJ45网口

协议支持：Modbus RTU↔Modbus TCP 双向透明传输

并发能力：最多支持6台上位终端同时访问

功能配置：内置Web管理页面，自带断线重连、数据缓存、访问白名单功能

工业属性：电气隔离设计，抗电磁干扰、宽温运行，完全满足核电现场环境要求

三、系统架构与通讯拓扑

YC8000-SC模块通过RS485接口与施耐德M340 PLC建立通讯，网口接入核电站工业安全交换机，分别对接中控室上位机与研华WISE-5310国产触摸屏，构建三层管控架构：现场本地操作、远程集中监控、统一权限管理。

完整通讯链路：

施耐德M340 PLC→YC8000-SC以太网模块 → 核电站安全工业交换机 → 中控上位机 + 现场国产触摸屏

系统实现数据双向同步，搭配分级权限管控，所有操作全程留痕记录，完全符合核电站安全运行管理规范。

四、实施过程与关键技术细节

1. 硬件连接

将模块RS485端口与M340 PLC SL2串口做隔离对接，提升电气安全性；

模块RJ45网口接入电站专用安全以太网，与上位机、触摸屏划分同一安全网段；

现场触摸屏采用加固式安装，并做防误触防护处理，适配核电现场安全操作规范。

2. 参数配置

登录模块Web管理界面，串口参数与PLC保持一致，合理设置通讯超时、自动重连参数；

配置Modbus TCP地址、寄存器映射规则，启用访问白名单与权限管控机制；

上位机组态：搭建监控画面，配置实时数据、历史曲线、故障报警、操作日志等功能；

触摸屏组态：完成参数监视、手动控制、故障提示等界面开发，满足现场操作需求。

3. 联调与性能测试

借助专业调试工具，核验数据读写精度、指令响应速度与长期运行稳定性；

针对循环水流量、水箱液位、风机状态、水泵运行信号等核心点位开展全项测试；

模拟设备故障、远程指令下发、权限切换等场景，验证设备联锁动作精准可靠；

开展电磁兼容性测试，确保在电站强电磁环境下通讯稳定、无中断。

五、应用效果

系统运行稳定可靠

以太网通讯架构抗干扰能力强，模块工业级设计可支撑设备24小时不间断运行，适配核电站连续生产要求。

安全监控全域覆盖

辅助系统各项参数实时上传，异常工况第一时间触发报警，为机组安全稳定运行提供有力保障。

运维模式高效升级

运维人员可在中控室完成远程状态查看、故障诊断与参数调节，减少人员进入现场的频次，提升作业安全性与工作效率。

数据全程合规可追溯

系统自动存储运行数据、操作记录、事件日志，完整满足核电安全审计与数据归档要求。

实现设备自主可控

项目采用国产触摸屏搭配国产通讯模块，整套系统适配性强、后期维护便捷，推进核电辅助系统软硬件自主化改造

六、总结与展望

远创智控YC8000-SC以太网通讯处理器，成功补齐施耐德M340 PLC无以太网接口的短板，解决传统串口无法接入核电安全网络的难题。系统实现国产触摸屏本地操作+上位机远程集中监控一体化运行，在提升辅助系统运行安全性、可靠性的同时，助力核电站完成数字化转型与自主可控升级。

该方案安全等级高、稳定性强，可为同类型核电辅控系统、重工高可靠场景改造提供成熟参考。

(具体内容配置过程及其他相关咨询可联系杨工。)
