西门子跨代 PLC 组网：S7-200 SMART 与 S7-1200 以太网通讯 家电涂装产线应用

一、行业痛点

华东某大型家电制造企业拥有25条冰箱、洗衣机钣金自动化涂装产线，现场共计部署30套西门子S7-200 SMART PLC作为核心控制单元。车间早期采用PPI/DP总线架构，随着家电定制化订单持续增多，产线工艺切换愈发频繁，原有通讯方案逐渐无法适配生产需求。

目前核心问题集中在：S7-200 SMART原有网口资源被占用，无法与新增S7-1200 PLC实现工艺数据交互，设备间联动脱节；同时产线数据难以接入工厂MES系统，涂装温度、喷涂压力、静电电压等关键工艺参数无法自动采集、汇总与分析，制约车间数字化、智能化发展。

二、解决方案

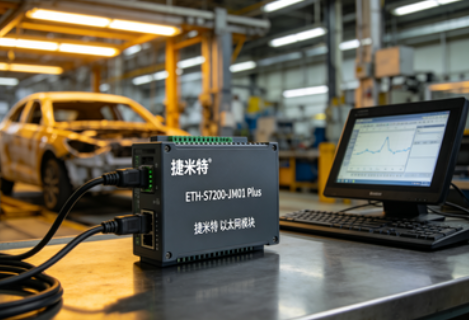

项目采用捷米特ETH-S7200-JM01 Plus以太网通讯模块打通通讯壁垒。该模块体积小巧（71mm×25mm×96mm），可直接插接在S7-200 SMART 9针DP/PPI接口，无需额外外接电源、不占用机架槽位，特别适配涂装车间设备排布密集的现场环境。

模块核心优势

协议透明转换：将PPI/DP串口信号转为标准TCP/IP以太网信号，实现新旧设备无缝互通。

多终端并行通讯：自带扩展接口，可同时对接多台西门子TP/KTP系列触摸屏，满足多工位同步监控需求。

多协议兼容：支持S7通讯、Modbus TCP、OPC UA等主流工业协议，可对接SCADA、MES等各类厂区管理系统。

免改造部署：无需改动S7-200 SMART原有控制程序、PPI地址与波特率，原有涂装工艺逻辑完整保留，省去二次调试成本。

高速低延时：采用10/100M自适应网口，端到端传输延迟低于5ms，匹配产8秒快速换型的生产节拍。

工业级防护：采用磁耦隔离+TVS管双重防护，通过2kV群脉冲抗干扰测试，可稳定运行在粉尘大、温湿度波动、电磁复杂的涂装车间。

三、系统架构与设备清单

1. 现场设备层

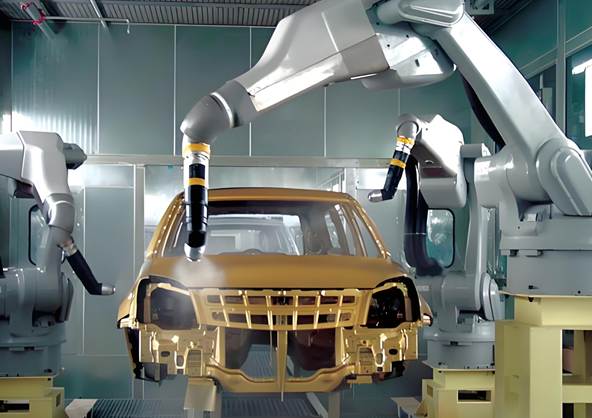

涂装产线：25条冰箱、洗衣机钣金前处理、静电喷涂、固化、冷却自动化产线

主控PLC：30套西门子S7-200 SMART CPU 417-4HP

模拟量采集模块：60块西门子6ES7431-1KF20-0AB0，负责温度、压力、静电电压等参数采集

通讯转换模块：30台捷米特ETH-S7200-JM01 Plus

人机界面：56台西门子TP700 Comfort触摸屏，沿用原有PPI通讯链路

2. 集中控制层

辅控PLC：10套西门子S7-1200 CPU 1515-2PN，管控涂装机械手、自动换色装置、固化炉，并实现跨产线工艺联动与切换

3. 信息管理层

上位服务器：4台戴尔工业服务器

组态平台：WinCC7.5 + Kepware V6.9，搭建SCADA监控系统

生产管理系统：家电专用MES系统，基于C#+SQL Server架构，实现订单管理、工艺追溯、质量分析

4. 网络设备

工业交换机：8台摩莎EDS-518A，组建千兆环网，网络自愈时间＜50ms，保障通讯持续稳定

四、实施步骤

1. 硬件快速安装

利用产线短暂停机窗口完成改造，单台设备改造仅需3分钟，最大限度降低对生产的影响。

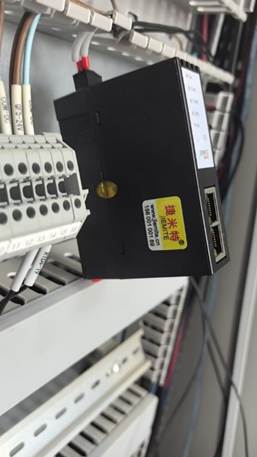

拔下S7-200 SMART原有DP/PPI总线插头，接入ETH-S7200-JM01 Plus模块接口；

将原通讯插头转接至模块扩展母口，保留原有触摸屏通讯链路；

使用屏蔽超五类网线，将模块RJ45网口接入车间千兆工业环网，硬件部署全部完成。

2. 统一参数配置

借助捷米特NetDeviceV2.1.6配置软件，支持设备批量扫描、批量设参，大幅提升调试效率。

统一规划IP网段：模块IP范围设置为192.168.30.100~129，与S7-1200 PLC处于同一局域网；

S7-1200端：在TIA Portal V17软件中创建S7通讯连接，分别指向对应通讯模块IP，实现两台PLC点对点数据交互；

触摸屏端：在WinCC Professional中将通讯驱动改为ISO-on-TCP以太网协议，填入模块IP，原有画面、变量、报警逻辑无需修改，直接运行。

五、经验与展望

本次改造无需整体更换老旧PLC设备，仅通过加装以太网通讯模块，就低成本完成了新旧PLC组网、HMI集成以及全厂系统对接。方案充分利用原有设备与程序，保护企业前期硬件投资，同时顺利打通设备层、控制层、管理层的数据链路。

改造后车间实现产线联动控制、工艺参数实时采集、生产数据全程追溯，全面达成智能化升级目标。该改造模式通用性强，可广泛应用于同类型老旧西门子PLC产线的数字化、网络化改造。

（其他内容配置过程及其他相关咨询可联系杨工。）
