贴片共模电感磁环也可以做专属设计

在电磁兼容性设计占据主导地位的当下，共模电感作为抑制电磁干扰的重要元件，其性能直接影响电子设备的稳定性与合规性。长期以来，工程师们往往在标准的元器件库中挑选贴片共模电感，受限于固定的封装、感值与材料特性，面对特殊的电路环境，常常需要改变部分性能或重构PCB布局。
然而，随着磁性材料技术与自动化制造工艺的进步，贴片共模电感的磁环材料与绕线结构已经打破了“标准品”的桎梏，走向了专属设计的定制化时代。

贴片化趋势下的新需求
随着电子产品向高集成度、轻薄化发展，传统的插件式共模电感由于体积大、人工插装效率低且易产生干扰，正逐步被贴片式封装取代。贴片共模电感凭借其适合高速自动化贴装、磁屏蔽特性好以及高频阻抗优异等特点，已成为新能源汽车、5G通信及工业控制领域的重要选择。
但在实际应用中，标准化的贴片共模电感往往无法满足所有场景的苛刻需求。例如，在车载BMS系统中，面对复杂的低频与高频复合干扰，标准品可能无法在全频段提供足够的阻抗；在便携式设备中，狭小的空间对电感的高宽比和底部平整度提出了更为严苛的要求。这就需要电感制造商具备从磁芯材料到底座设计的全链条调整能力。
磁环设计：从“有什么用什么”到“需什么做什么”
在苏州谷景电子有限公司的技术体系中，贴片共模电感的专属设计首先体现在磁环本身。磁环作为共模电感的“心脏”，其材质与结构决定了电感的基础性能。
是磁环材料的多元化定制。
传统的贴片共模电感多采用锰锌或镍锌铁氧体。而在定制化服务中，为了应对更高的效率要求，工程师可以选择非晶或纳米晶磁环。相较于传统铁氧体，非晶磁环拥有极高的磁导率，这意味着在相同的体积下，它可以实现更大的电感量和更强的低频干扰抑制能力。而纳米晶材料则在高频段展现出更优异的滤波特性，其出色的频率响应能够提升系统的EMC性能。
在谷景的定制流程中，技术团队会根据客户电路中的干扰频谱特性，反推计算所需的磁导率与磁芯截面积。若要解决大电流下的饱和问题，可能会选用磁导率适中但饱和特性更优的铁硅铝磁粉芯；若主要应对高频辐射干扰，则可能推荐高磁导率的镍锌铁氧体。这种“对症下药”的材料选型，是标准品无法替代的。
是绕线工艺与结构的专属化。

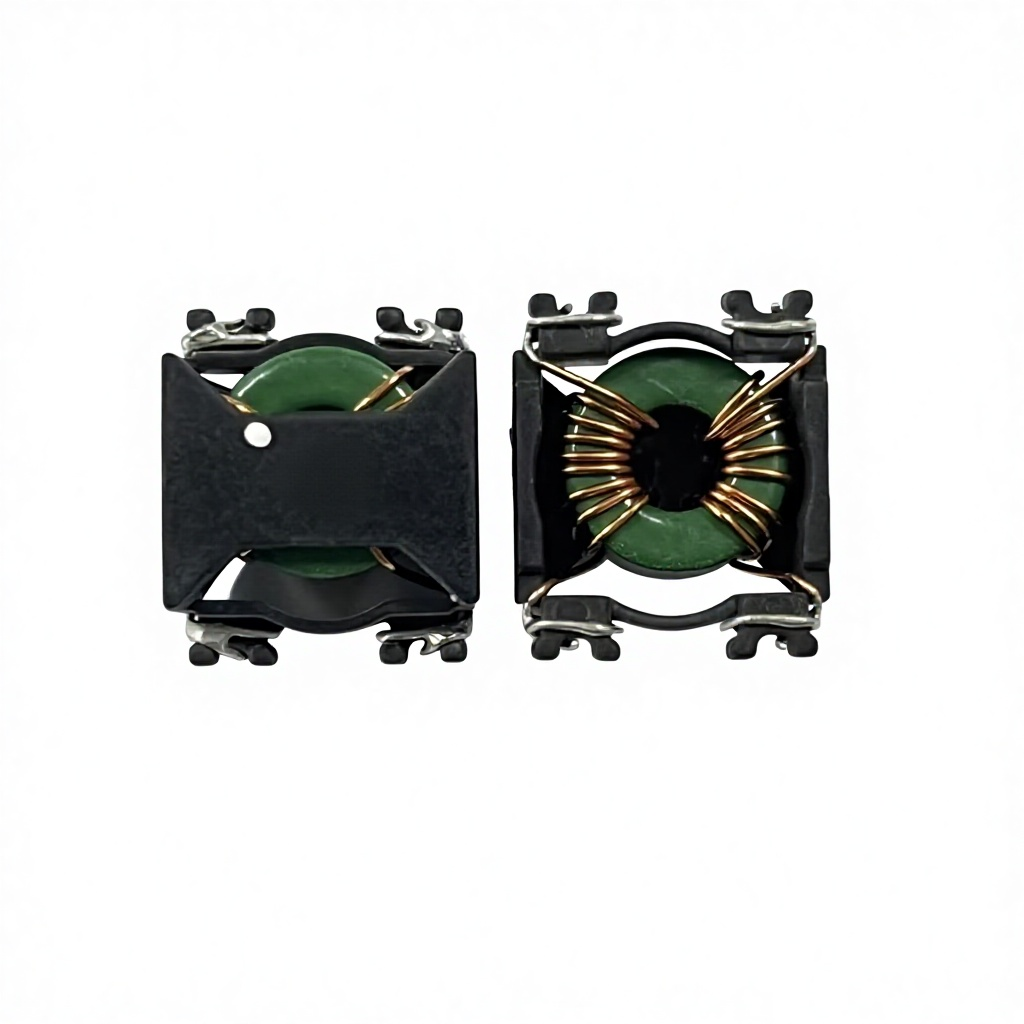

针对那些PCB空间极其有限的客户，谷景不仅提供常规的平面贴片设计，还推出了类似 “卧式”贴片结构。通过将磁环线圈平整放入塑胶外壳内，并对线圈的引出端进行特殊成型处理，使得产品在满足小尺寸表贴要求的同时，能够保持较低的直流电阻（DCR）和良好的耐压性能。
此外，对于一些特殊的信号线路，为了平衡共模抑制比与差模信号无损传输，可能需要调整磁环上线圈的不平衡度或采用特定的并绕方式。这类涉及微观结构的技术参数微调，只有具备自主研发和生产能力的厂家才能实现。
封装与性能的平衡
对于采购方而言，将共模电感从插件改为贴片，是为了节省人工成本，更是为了提升整机的可靠性。贴片共模电感通过标准的平底表面设计，完全适配SMT高速贴片机，消除了人工插件的误差与虚焊风险，确保了产品出货的一致性。
然而，高性能的贴片设计往往面临成本与屏蔽效果的两难。针对这一痛点，谷景在定制服务中引入了更灵活的成本控制方案。就像行业内既有全屏蔽的磁罩结构，也有通过磁胶涂覆工艺实现的半屏蔽结构。若客户对成本敏感，且电磁干扰环境相对可控，采用磁胶封装的贴片共模电感能够在保证基本抑噪能力的同时，有效降低物料成本。这种灵活的商业与技术平衡，正是专属设计的价值体现。
为什么选择苏州谷景电子
作为深耕电感智造领域多年的专业厂家，苏州谷景电子有限公司的优势在于将“定制化”变得简单且高效。
依托强大的研发与生产能力：谷景拥有全自动化绕线、焊接及封测产线，不仅能够承接常规的磁环电感生产，更擅长攻克“大线径、小磁环”等传统绕线难题。
完善的品控体系：工厂严格执行ISO9001及TS16949体系标准，产品通过CE、UL及ROHS认证。无论是用于汽车领域的高可靠性电感，还是用于消费电子的成本敏感型元件，谷景都能提供安规保障。
真正的“一站式”专属服务：客户只需提供所需的电感量、尺寸限制、额定电流及工作频率，谷景的团队即可快速完成选型推荐或从零开始的结构设计。FAE团队能够24小时跟进产品在客户端的使用情况，协助解决电路中的安规与EMI问题。
在电子元器件走向微型化、集成化的如今，磁环电感的生产不再是“闭门造车”。苏州谷景电子有限公司通过将磁环材料科学转化为实际的定制化产品，让贴片共模电感不再是货架上的冷冰冰的标准件，而是能够融入产品灵魂的专属解决方案。
