详解DC/DC转换器PWM控制与PFM控制的工作原理

本文将通过将电子电路工作比喻为水流，旨在直观理解DC/DC的PWM控制和PFM控制的复杂概念。

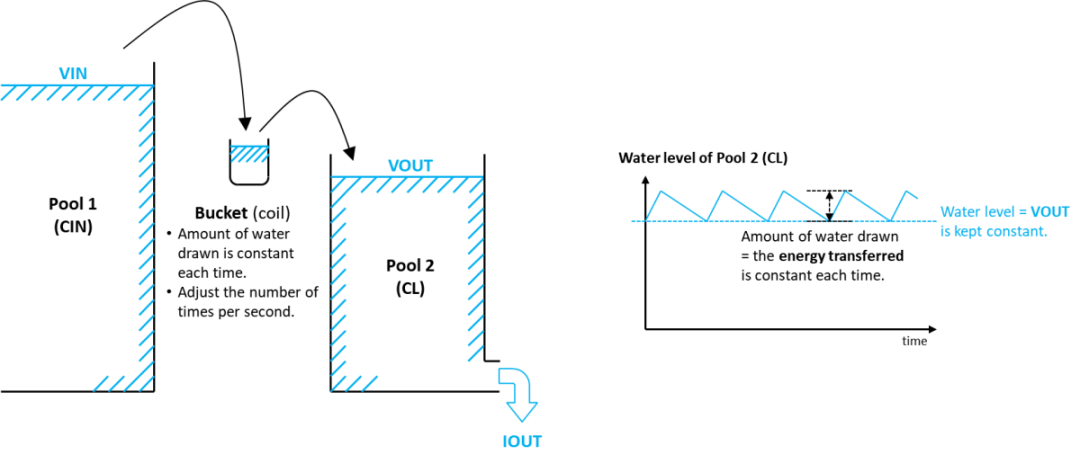

1、水槽(泳池)与水桶模型

在此模型中，通过使用水桶将水从水池1运送到水池2，表现了DC/DC的工作：即使对外部的供水量(输出电流)波动，也始终维持水池2的水位(输出电压)恒定。

大水槽(水池1) 表示输入电容(CIN)，水位表示输入电压。

小水槽(水池2) 表示输出电容(CL)，水位表示输出电压。

从此水槽流出的水，对应后段设备所使用的输出电流。

水桶 表示线圈(电感器)，将水从水池1运送到水池2。

该水桶通过交替执行汲水动作(向线圈储存能量)和放水动作(电感释放能量)，实现水的稳定运送。

2、PWM控制(Pulse Width Modulation:脉宽调制)

PWM控制是一种通过“以固定周期，调整水桶的盛水量”，保持水位恒定的方式。

工作原理

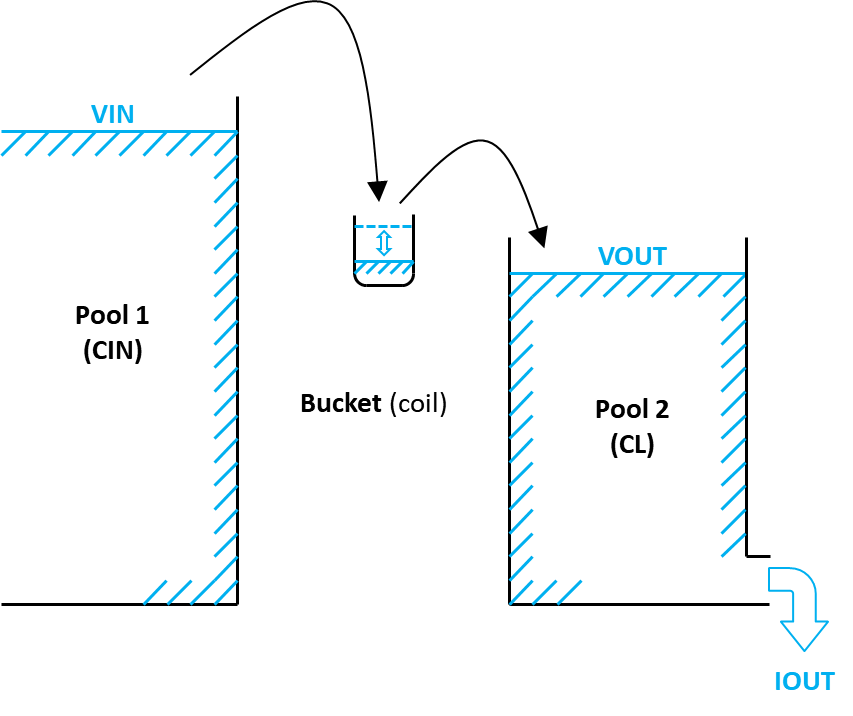

1)固定间隔(频率固定)

水桶汲水动作始终以固定间隔(频率)重复进行。此频率取决于DC/DC的设计。

2)水量调整(可调脉宽)

要保持水池2的水位恒定，需要用水桶供应与从水池2流出的水量(输出电流)相同的水量。

也就是说，流出的水量(输出电流)增加时，就会增加水桶汲水量(脉宽)来进行调整，从而控制水位(输出电压)恒定。

PWM控制方式的特点 PWM控制下，正以固定周期进行供水。如同一位时刻紧盯水位计，水位稍有下降就立即补水的精细管理员。通过此动作，PWM控制下水位波动(输出电压的纹波电压)小，因此广泛用于注重输出稳定性、对噪声敏感的模拟电路和高精度数字电路。

课题

轻载时的效率低下 PWM控制即使在输出电流较小时，也会以固定间隔持续驱动水桶。要以固定间隔持续驱动水桶，需要驱动水桶的动力(开关元件的导通(ON)/关断(OFF)所需的消耗电流)。其缺点是在输出电流小的情况下，此动作所需的功耗占比相对增大，从而导致效率下降。

3、PFM控制(Pulse Frequency Modulation:脉冲频率调制)

PFM控制是一种为解决PWM控制在轻载时效率下降的课题重视而设计的、更注重效率的方式。

工作原理

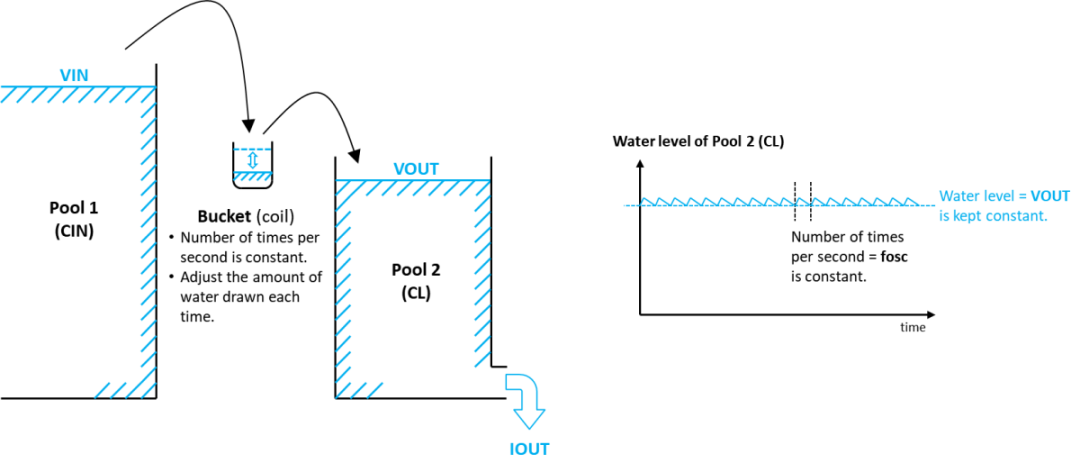

1)水の量の調整(固定脉宽)

水桶的盛水量始终恒定。

2)汲入间隔调整(可调频率)

PFM控制下，根据从水池2流出的水量(输出电流)，调整补水的间隔(频率)。

输出电流大时，以较短的间隔不断地运水(频率升高)，而输出电流小时，以较长的间隔缓慢运水(频率降低)。

根据输出电流，通过调整水桶的汲入间隔来控制水位(输出电压)恒定。

PFM控制方式的特点 秉持这种 “仅在需要时才动作”的观点，可大幅减少曾是PWM控制的弱点-轻载时的无用功耗。

课题

纹波电压大 PFM控制下，因减少汲水间隔，每次运送的水量会增多。也就是说，输出水位的波动(输出电压的纹波电压)会变大，因此其用于对纹波电压敏感的应用程序、负载设备时需要注意。

工作频率的不稳定性 PFM控制下，频率会随输出电流变化而波动。频率波动是指DC/DC产生的噪声频率也会随之波动。噪声抑制(EMI对策)的设计会因频率波动而变得复杂，并可能导致对其他电子设备造成电波干扰、音频设备音质劣化或产生刺耳的音频噪声。
