射频电源同轴电缆组件屏蔽与抗干扰设计

在射频系统中，射频同轴电缆组件主要用于传输射频信号，由射频同轴连接器和射频同轴电缆组成。影响射频同轴电缆组件的因素，其中屏蔽和抗干扰也至关重要。今天我们来说说射频同轴电缆组件屏蔽和抗干扰设计。
对于高频信号传输而言，同轴电缆不仅仅是导线，更是一个精密的电磁场传输通道。其屏蔽与抗干扰设计，直接决定了系统的信噪比和稳定性。
一、同轴电缆组件的屏蔽结构
同轴电缆之所以能有效传输高频信号，核心在于其“同轴”结构。屏蔽结构是抗干扰的核心。工业级射频电缆多采用双层甚至三层屏蔽结构，由内导体、绝缘介质、多层屏蔽网、外护套组成。双层屏蔽结构可以大幅削弱电场与磁场外泄，尤其适配大功率、强电磁干扰的工作环境。
屏蔽层的接地方式直接决定屏蔽效果。不同频率对应不同接地方案，射频频段普遍采用多点低阻抗接地，屏蔽层与设备外壳做到 360° 环形连接，杜绝 “引线式” 接地，这类简易接地方式在高频环境下几乎起不到屏蔽作用。
二、抗干扰设计
有了好的屏蔽结构，并不代表万事大吉。在实际布线中，抗干扰设计更多体现在对“泄漏点”的管控上。
电缆组件的薄弱环节往往不在电缆本身，而在接头处。如果屏蔽层与接头外壳的搭接电阻过大，干扰电流就会在此处产生压降，进而耦合进信号回路。因此，高质量的组件通常采用压接或焊接工艺，确保360度全方位电气连接。此外，接头外壳的镀层（如镀镍或镀银）也能降低接触电阻，提升抗干扰能力。

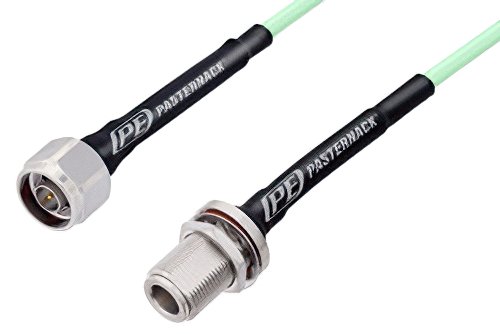

N 型公头转N 型穿墙式母头电缆组件，使用 PE-P142LL同轴电缆

转移阻抗是衡量电缆抗干扰能力的核心指标，它描述了干扰电流在屏蔽层上流动时，向内部信号线感应出电压的能力。转移阻抗越低，抗干扰能力越强。在低频段，转移阻抗主要取决于屏蔽层的直流电阻；而在高频段，则取决于屏蔽层的电感。在射频电源输出端，推荐使用低转移阻抗的柔性电缆组件，以防止外部杂散信号调制到射频载波上。
抗干扰的另一个关键是接地。同轴电缆的屏蔽层必须良好接地，才能将感应电流泄放入地。如果屏蔽层悬空或单端接地不当，电缆本身就会变成一根接收天线。在复杂的电磁环境中，确保电缆组件两端的接地电位差尽可能小，也是减少共模干扰的重要手段。
在工程布线中，过度弯折或挤压会破坏屏蔽层的几何结构，导致特性阻抗突变和屏蔽效能下降。因此，在机柜布线时，应保留适当的弯曲半径，并选用外被耐磨、抗拉伸的电缆组件。
总之，射频电源同轴电缆组件的屏蔽与抗干扰设计，从编织密度的选择到接头工艺的把控，每一个环节都关乎系统的最终表现。在构建高可靠性射频系统时，选择经过严格测试、屏蔽指标优异的电缆组件（如 Pasternack射频同轴电缆组件） ，是保障信号纯净度的最经济、最有效的手段。
