同轴线阻抗匹配对低通滤波器性能的影响分析

在射频系统设计中，低通滤波器是重要的射频器件，其性能直接影响整个系统的信号质量。而在实际应用中，滤波器与前后级电路之间的连接往往通过同轴线实现，此时同轴线的阻抗匹配问题就显得尤为重要。今天我们来说说同轴线阻抗匹配对低通滤波器性能的影响。
一、同轴线阻抗匹配
同轴线由内导体、介质层和外导体组成，其特性阻抗主要由内外导体的直径比和介质材料的介电常数决定。在射频系统中，最常用的特性阻抗为50Ω和75Ω，其中50Ω是射频和微波系统的标准阻抗。
阻抗匹配是指信号源、传输线和负载三者之间的阻抗相互匹配，使得信号在传输过程中不产生反射。当三者阻抗相等时，信号传输效率最高，反射最小。
当阻抗不匹配时，会产生以下问题：信号反射，导致驻波比升高；传输功率下降，效率降低；信号失真，影响系统性能；可能产生振荡，影响系统稳定性。

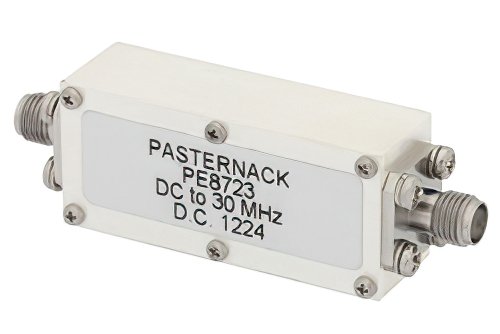

5 阶低通滤波器，SMA 母头， DC~30 MHz

二、同轴线阻抗匹配对低通滤波器性能的影响
1）对插入损耗的影响
插入损耗是衡量滤波器性能的重要指标。当同轴线与滤波器阻抗匹配良好时，插入损耗主要由滤波器本身的材料损耗和辐射损耗决定。然而，当阻抗不匹配时，会产生额外的反射损耗。
2）对通带波动的影响
阻抗不匹配会在滤波器的通带内引入额外的波动。这是因为反射信号与入射信号在通带内产生干涉效应，导致某些频率点的信号增强，而另一些频率点的信号减弱。这种通带波动会影响滤波器的幅频特性，使得实际应用中的信号幅度不稳定。对于需要精确幅度控制的应用场景，如通信系统中的功率放大器输出端滤波，这种影响尤为严重。
3）对阻带抑制性能的影响
理想的低通滤波器在阻带应该具有良好的抑制能力。然而，当输入输出端口存在阻抗失配时，部分信号会通过反射路径绕过滤波器的抑制网络，从而降低阻带抑制效果。特别是在高频段，这种影响更加显著。
4）对群时延特性的影响
群时延是衡量滤波器相位线性度的重要指标。阻抗不匹配会改变滤波器的相位响应，导致群时延波动增大。这对于数字通信系统中的脉冲信号传输尤为重要，过大的群时延波动会导致信号失真，增加误码率。
总之，同轴线的阻抗匹配对低通滤波器的性能有着深远的影响。从插入损耗、通带波动到阻带抑制，每一个关键指标都与阻抗匹配质量密切相关。在实际应用中，必须从连接器选择、电缆选用到PCB布局等各个环节严格控制阻抗匹配。选择Pasternack高质量低通滤波器，可以有效降低阻抗匹配的风险。同时，通过精确的测试和调试，确保整个信号链路的阻抗一致性，才能充分发挥低通滤波器的性能优势。
