BNC转SMA适配器在射频测试系统中的应用

在射频系统中，射频适配器用于传输射频信号，通过两个不同或相同的连接器接口将设备连接起来。BNC和SMA是两种最常见的射频连接器，因此BNC转SMA适配器也是常见的射频适配器。今天我们就来详细说说BNC转SMA适配器在射频测试系统中的应用。
一、BNC转SMA适配器
BNC转SMA适配器，顾名思义，是一种能够实现BNC与SMA相互转换的无源器件。从结构上看，一端是BNC，另一端是SMA。适配器内部通过精密的阻抗匹配设计，确保50Ω或75Ω的特性阻抗在转换过程中保持连续。BNC转SMA适配器具有严格的性能指标。频率范围通常要求覆盖DC-4GHz或更高，插入损耗要控制在0.2dB以内，电压驻波比（VSWR）应小于1.2:1。这些指标确保其信号传输的质量，特别是在高频段的应用中。

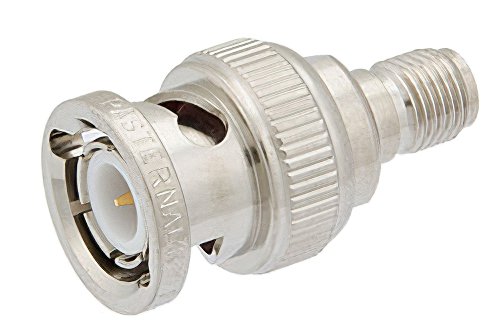

SMA母头转BNC公头适配器

二、适配器在射频测试系统中的实际应用
在日常的射频测试工作中，BNC转SMA适配器的应用场景非常广泛。最常见的是测试仪器与被测设备之间的接口转换。许多传统的频谱分析仪、信号发生器采用BNC接口，而现代的射频模块、天线等设备则普遍使用SMA接口。这时，一个可靠的BNC转SMA适配器就能轻松解决连接问题。
在自动化测试系统中，BNC转SMA适配器也发挥着重要作用。许多测试夹具为了兼容不同接口的被测件，会预留BNC接口。当需要测试SMA接口的器件时，通过适配器就能实现快速切换，提高了测试系统的灵活性和通用性。
在实际应用中，适配器的质量差异很大。劣质适配器往往存在中心导体偏心、外导体接触不良等问题，这会导致阻抗不连续，产生信号反射，严重影响测试精度。而高品质的适配器，如Pasternack 射频适配器，采用精密的机械加工和严格的电性能测试，确保在宽频率范围内保持良好的电气性能。
总之，BNC转SMA适配器在射频测试系统中扮演着重要的角色。正确选择和使用这种适配器，能够有效解决接口兼容性问题，提高测试效率和准确性，是每个射频工程师工具箱中不可或缺的"小帮手"。
