西门子PLC跨代互联：S7-200与S7-1500以太网通讯在汽车涂装车间的落地应用



一、行业痛点

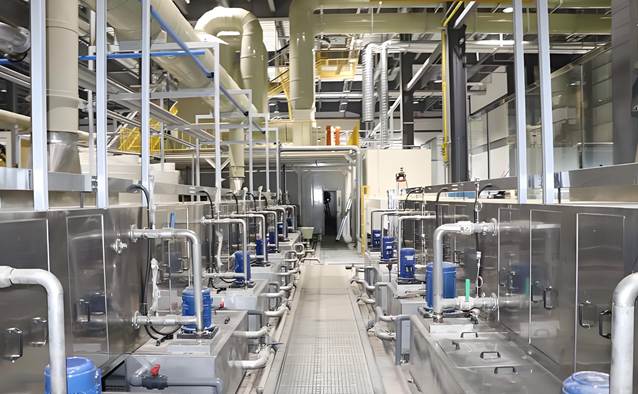

本次改造针对华南某大型整车制造企业汽车涂装车间开展智能化升级。车间共计16条自动化涂装产线，原控制系统采用16套西门子S7-200 PLC搭配24台KP700 Basic触摸屏，长期依托PPI/DP总线完成设备通讯。随着工厂数字化、智能化建设推进，原有通讯架构传输速率低、组网能力弱、无法对接新系统等问题凸显，难以匹配产线提速、实时质控、全厂MES联网的发展需求。

项目采用捷米特ETH-S7200-JM01 Plus以太网通讯模块，对存量S7-200 PLC进行以太网化改造，搭建基于工业以太网的通讯网络，实现S7-200与新增S7-1500 PLC跨代互联互通、原有触摸屏利旧使用、上位机与MES系统数据集中管控，在严控改造成本、缩短停机时长、保留原有设备与程序的前提下，完成涂装车间全流程智能监控体系搭建。

二、原有系统痛点

1.组网能力不足，无法对接新系统

S7-200 PLC无原生以太网接口，不能与新一代S7-1500 PLC协同联动，也无法直接接入车间MES系统，生产数据无法集中汇总、云端管理，数字化管控存在断层。

2.改造成本高昂，造成设备浪费

现场24台KP700 Basic触摸屏均为PPI接口型号，若全部更换为以太网款设备，单台成本超万元，整体改造投入大；且原有触摸屏功能完好，直接替换会造成大量硬件资源浪费。

3.通讯速率滞后，影响工艺质控

产线优化后，喷涂、烘干、输送等工序节拍由12s压缩至7s。原有PPI总线通讯速率仅187.5 kbps，上位机数据采样周期长达3s，漆膜厚度、炉温、喷枪压力等核心工艺参数传输严重滞后，无法满足实时质量追溯与精准管控要求。

4.工业环境适配性差

涂装车间粉尘多、电磁干扰强，传统总线通讯易出现数据卡顿、丢包问题，运行稳定性难以保障。

三、解决方案

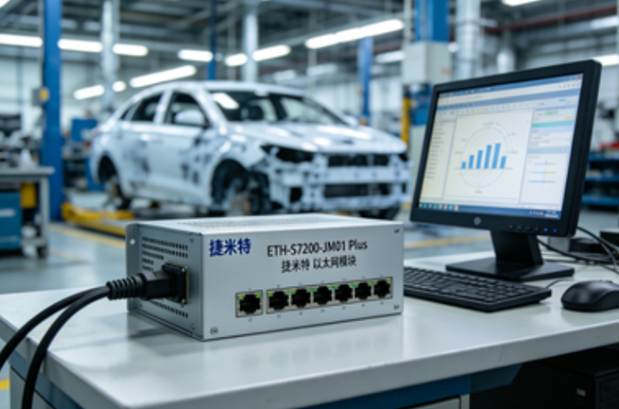

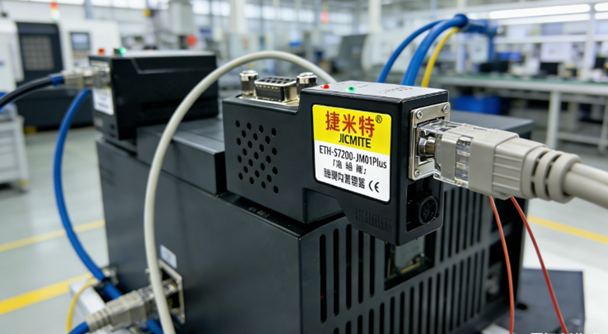

本项目选用捷米特ETH-S7200-JM01 Plus串口转以太网模块，模块体积小巧（71mm×25mm×96mm），可直接插接在S7-200 PLC的 DP/9针母口，无需额外供电、不占用机架槽位，适配车间紧凑的设备安装空间，从通讯层打通老旧设备与全新工控系统的数据通道，核心优势如下：

1.协议转换，打通通讯壁垒

实现PPI/DP串口信号与标准TCP/IP协议透明转换，让存量S7-200 PLC快速接入工业以太网，兼容全厂现有网络架构。

2.接口扩展，设备完全利旧

自带 9 针扩展母口，支持多主站并行通讯，原有PPI接口触摸屏可继续正常使用，无需改动硬件接线与设备布局。

3.多协议兼容，扩展性强

原生支持西门子S7通讯、Modbus TCP、OPC UA等主流工业协议，可无缝对接PLC、触摸屏、上位机、MES等各类工控系统，适配工厂远期智能化拓展。

4.即插即用，免改原有程序

无需修改S7-200控制程序、PPI地址及波特率，大幅降低现场调试难度与技术风险。

5.高速传输，匹配产线节拍

采用10/100M自适应以太网，端到端传输延迟＜5ms，完全适配7s高速生产节拍，保障数据实时交互。

6.工业级防护，运行稳定可靠

搭载磁耦隔离+TVS管双重防护，通过2kV群脉冲测试，在涂装车间高粉尘、强电磁干扰环境下，实现零丢包、不间断通讯。

四、系统架构与设备清单

项目采用现场层-控制层-信息层三级经典工控架构，搭配工业交换机组网，构建高可靠、高冗余的工业以太网环网。

（一）现场层（产线设备端）

• 自动化产线：喷涂线、烘干线、前处理线共16条
• 主控制器：西门子S7-200 CPU 414-2DP，共16套
• 模拟量采集模块：西门子6ES7431-7QH00-0AB0，共32块，负责采集温湿度、压力、漆膜厚度等工艺数据
• 通讯转换模块：捷米特ETH-S7200-JM01 Plus，共16台
• 人机界面：西门子KP700 Basic（PPI版）触摸屏，共24台（全部利旧）

（二）控制层（逻辑管控端）

• 辅控PLC：西门子S7-1500 CPU 1513-1PN，共8套，统筹机器人喷涂、物料输送、漆料供给等系统协同运行
• 通讯协议：统一采用PROFINET工业以太网协议

（三）信息层（数据管理端）

• 上位服务器：研华工业服务器2台，双机热备，保障系统不间断运行
• 监控软件：WinCC7.5 SP2+KepwareV6.10，搭建SCADA集中监控平台
• 生产管理系统：汽车涂装专用MES系统，对接企业ERP，实现全流程生产追溯

（四）网络设备

工业交换机：赫思曼RS20千兆交换机，共4台，组建千兆冗余环网，RSTP自愈时间＜50ms，杜绝网络中断风险。

五、项目实施步骤

本次改造单台设备停机时长仅3分钟，施工简单、影响生产范围小，整体分为四大环节：

Step 1 硬件快速安装

1. 拔下S7-200 PLC原有9针总线插头，将捷米特以太网模块直插至PLC DP接口；
2. 把原总线插头接入模块扩展母口，保留触摸屏原有接线；
3. 使用工业超五类网线，将模块RJ45网口接入车间工业交换机；
4. 触摸屏沿用原有PPI通讯地址，无地址冲突，硬件安装完成。

Step 2 网络与参数配置

1. 借助捷米特NetDeviceV2.1.6配置软件，批量扫描现场16台通讯模块，统一设置IP地址段：192.168.20.100~115/24，与S7-1500 PLC划为同一网段；
2. 在TIA Portal V18中为S7-1500 PLC逐一创建S7通讯连接，指向对应模块IP，建立跨PLC通讯链路；
3. 触摸屏端仅在WinCC Flexible中将驱动改为SIEMENS Ethernet (ISO-on-TCP)，填写模块IP即可，原有画面、变量程序全部复用。

Step 3 跨PLC数据交互映射

依托模块内置PLC-PLC数据交换功能，划分2KB共享内存区，实现S7-200与S7-1500双向高速数据传输，数据刷新周期20ms：

1. 上行数据（S7-200→S7-1500）：DB1.DBW0-DBW99，包含漆膜厚度、炉温、喷枪压力、输送线速度等实时工艺参数；
2. 下行数据（S7-1500→S7-200）：DB2.DBW0-DBW31，包含设备启停、漆料配比、产线调速等控制指令。

Step 4 上位机与MES系统集成

1. WinCC上位机通过Kepware驱动访问各通讯模块IP，共计配置8000个OPC数据标签，采样周期设置为500ms，实现车间设备集中监控；
2. MES系统通过OPC UA接口读取WinCC数据，打造一车一档全流程追溯体系，覆盖工件前处理、喷涂、烘干等所有关键工序。

六、项目总结与行业展望

本案例验证了老旧工控设备利旧改造的可行性：针对存量西门子S7-200这类经典老款PLC，无需全盘更换硬件，通过外置以太网通讯模块完成协议升级，是兼顾改造成本、施工效率、资产保护的最优方案。

捷米特ETH-S7200-JM01 Plus模块凭借即插即用、高速低延迟、工业强防护的特性，成功实现S7-200与S7-1500跨代PLC组网、原有HMI触摸屏完整利旧，打通了设备层、控制层、信息层的数据链路。

改造后，车间彻底解决了原总线通讯速率低、数据滞后、无法联网管控的问题，全面满足产线高速生产、实时质量监控、生产数据追溯、全厂数字化联网的需求，也为汽车制造、涂装、自动化产线等行业同类老旧工控系统智能化升级，提供了可复制、高性价比的落地参考。

（其他内容配置过程及其他相关咨询可联系杨工。）
