应用在HDMI信号源保护中的自恢复保险丝-USMD1210

HDMI信号源保护主要涉及‌物理层电气防护‌（如ESD静电、浪涌）和‌内容版权保护‌（HDCP）两个维度。对于大多数硬件设计和工程应用而言，核心痛点在于防止热插拔或环境静电损坏接口芯片，同时确保高速信号完整性。

HDMI接口因支持热插拔且暴露在外，极易受到静电放电（ESD）、电快速瞬变脉冲群（EFT）及雷击浪涌的冲击。‌

信号完整性要求‌：HDMI传输TMDS差分信号，频率极高（HDMI 2.1可达48Gbps）。保护器件的寄生电容（Cj）过大会导致信号边沿劣化、眼图闭合，造成画面闪烁或黑屏 。

多通道防护‌：需覆盖3对TMDS数据线、1对TMDS时钟线、DDC（I2C）、CEC及+5V电源线 。‌

自恢复保险丝-USMD1210

USMD1210通常指代‌1210封装系列的贴片自恢复保险丝（PPTC）‌。这是一个系列型号前缀，而非单一规格，不同厂商均生产符合该封装标准的系列产品。产品性能稳定，能够有效防止因过流或短路引发的损坏，同时具备较小的体积和紧凑的设计，便于在各种电子设备中集成。具体参数方面，该型号支持特定范围的工作电压和额定电流，确保在不同条件下均能提供可靠的保护功能。

USMD1210主要用于电路过流保护。该产品具有高可靠性和重复使用的特点，能够在电流恢复正常后自动复位，无需更换元件，降低了维护成本。其典型应用场景包括消费电子、通信设备、计算机及其外设等需要高效保护的领域。

自恢复保险丝的动作原理，是一种能量的动态平衡，流过自恢复保险丝的电流，由于电流热效应的关系，产生一定程度的热量(自恢复保险丝都存在阻值)，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝元件的温度。

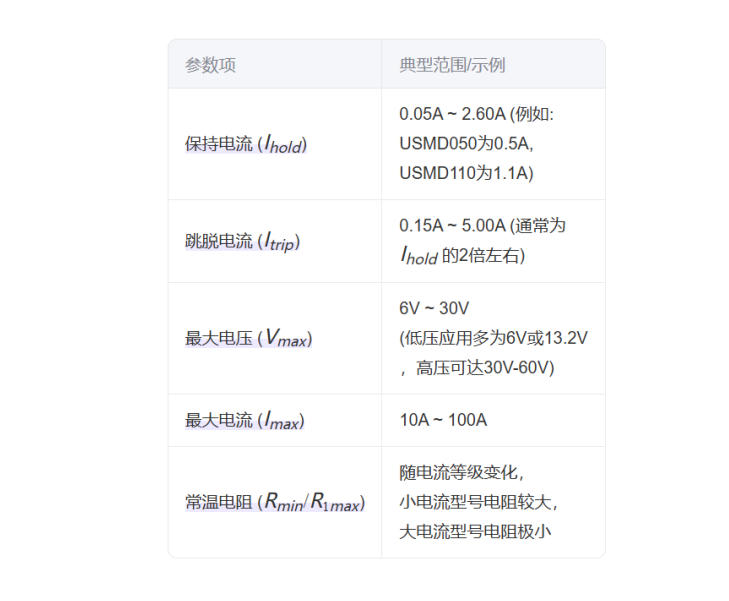

典型参数范围：

典型参数范围

PCB布局要点：‌

‌就近放置‌：保护器件必须‌紧邻HDMI连接器‌引脚放置。距离每增加5mm，防护效能可能下降30% 。

‌低阻抗接地‌：保护器件的接地端应通过短而宽的走线连接至完整的接地平面（较好是接口屏蔽壳地），形成较低阻抗泄放路径 。

‌避免谐振‌：注意封装寄生电感与电容形成的LC谐振点，避免其落在信号谐波频率范围内导致失真 。‌

自恢复保险丝 - USMD1210的特性：

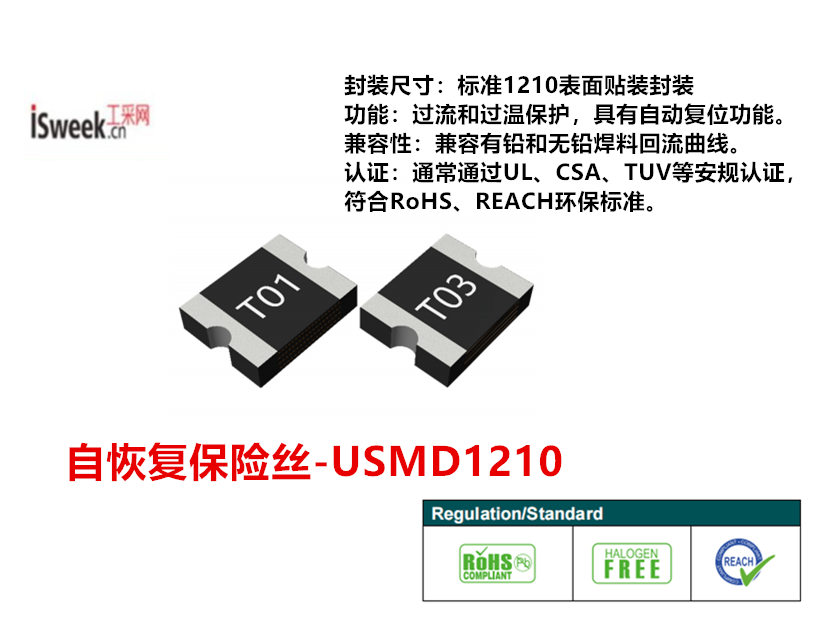

‌封装尺寸‌：标准‌1210‌表面贴装封装（约3.0mm x 2.5mm），适用于自动化SMT组装。

功能‌：过流和过温保护，具有自动复位功能。当故障排除且温度降低后，电阻恢复低阻状态。

兼容性‌：兼容有铅和无铅焊料回流曲线。

‌认证‌：通常通过UL、CSA、TUV等安规认证，符合RoHS、REACH环保标准。‌

保险丝 - USMD1210的应用：

消费电子‌：智能手机、平板电脑、数码相机的主板保护

‌接口保护‌：USB 端口、HDMI 源端保护、IEEE 1394 端口保护

‌计算机外设‌：PC 主板、硬盘驱动器、POS 设备

‌汽车电子‌：车载娱乐系统、安防设备的过流保护‌
