陶瓷天线信号差？先检查这 3 个地方，90% 的问题都能解决！



做硬件的朋友，有没有过这种崩溃时刻？

原理图照着 datasheet 画的，PCB 严格按厂家推荐 layout，陶瓷天线也是原装正品，焊上去一测 ——

信号弱！距离近！丢包严重！

查了三天三夜，换了五批天线，问题还是没解决...

别慌！根据我们服务上千家客户的经验，90% 的陶瓷天线信号问题，都出在以下这 3 个地方。跟着一步步排查，大部分问题半小时就能定位。

检查点一：净空区 90% 的人都没留够

这是排名第一的踩坑重灾区，没有之一。

什么是净空区？

简单说，就是陶瓷天线下方和周围绝对不能有任何金属、铜箔、导线、元器件的区域。

陶瓷天线本质是谐振器，靠电磁波在介质中辐射工作。旁边只要有金属，就会：

吸收辐射能量 → 效率暴跌

改变电磁场分布 → 频率偏移

产生耦合干扰 → 噪声变大

 常见错误示范

天线下方铺地（最致命！）

天线旁边走信号线、电源线

天线上方贴屏蔽罩、金属外壳

电池、马达等金属件靠近天线



检查点二：焊接与匹配

净空区没问题？接下来看焊接和匹配。

1. 焊接工艺的坑

陶瓷天线是 SMT 贴片，看起来简单，实则很多坑：

焊锡过多 → 焊盘爬锡到天线辐射体 → 相当于天线尺寸变大 → 频率往低频偏

焊锡过少 → 接触不良 → 阻抗不连续 → 驻波比飙升

手工焊接 → 温度过高 / 时间过长 → 陶瓷介质特性改变 → 永久性性能下降



2. 匹配电路，别省这几个元件

很多人以为："厂家说天线已经 50Ω 匹配好了，不用额外加匹配。"

理论上是对的，但实际PCB 布局、走线长度、板材介电常数都会引入额外阻抗。

建议做法：

预留 π 型匹配位置（电容 + 电感 + 电容）

先用 0Ω 电阻占位，量产前根据实测微调

优先调试靠近天线端的匹配



检查点三：环境干扰

前两项都没问题？那大概率是环境干扰。

1. 金属外壳的影响

把设备装进金属壳，信号直接衰减10-20dB，这是物理定律，无解。

解决方案：

天线位置开孔（非金属材质窗口）

天线外置，伸出外壳

改用 FPC 天线贴在外壳内壁



2. 人体遮挡效应

手持设备、可穿戴产品，人手/ 人体靠近天线时，信号会衰减 5-12dB。

优化方向：

天线放在设备顶端 / 边缘，远离手握区域

适当降低天线 Q 值，增加带宽

选用人体影响较小的天线结构



3. 板上干扰源

以下元器件会严重干扰天线：

DDR 内存、高速 CPU（数字噪声）

电源模块、DC-DC（电源纹波）

显示屏、摄像头（EMI 辐射）

解决：天线远离这些干扰源 ≥ 15mm，中间加地屏蔽。



排查完了 下一步怎么办？

如果上面三点都确认无误，信号仍不尽人意，那就要回头看看天线本身的选型了。

陶瓷天线虽然长得差不多，但在适用频段、尺寸、增益特性上分化很细：

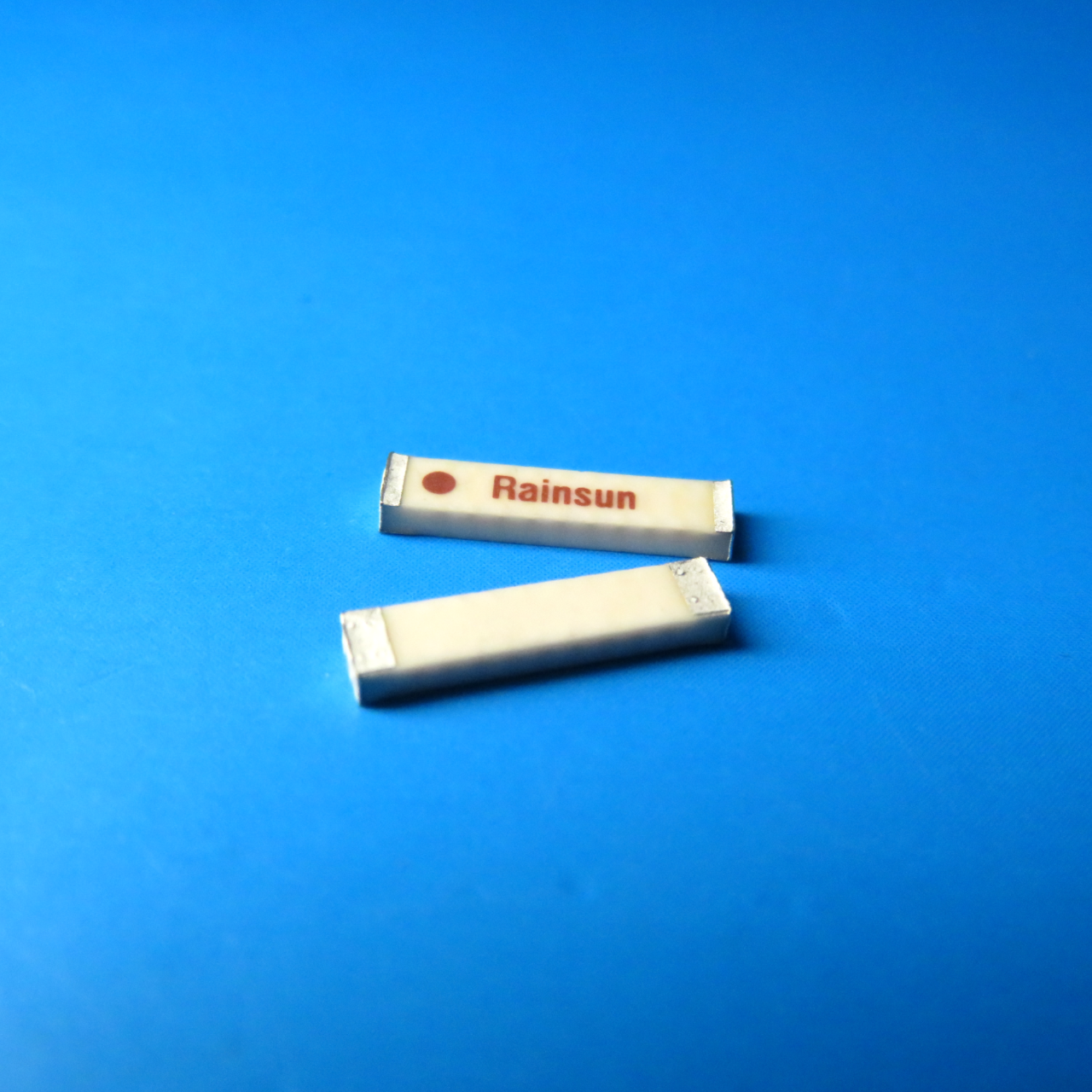

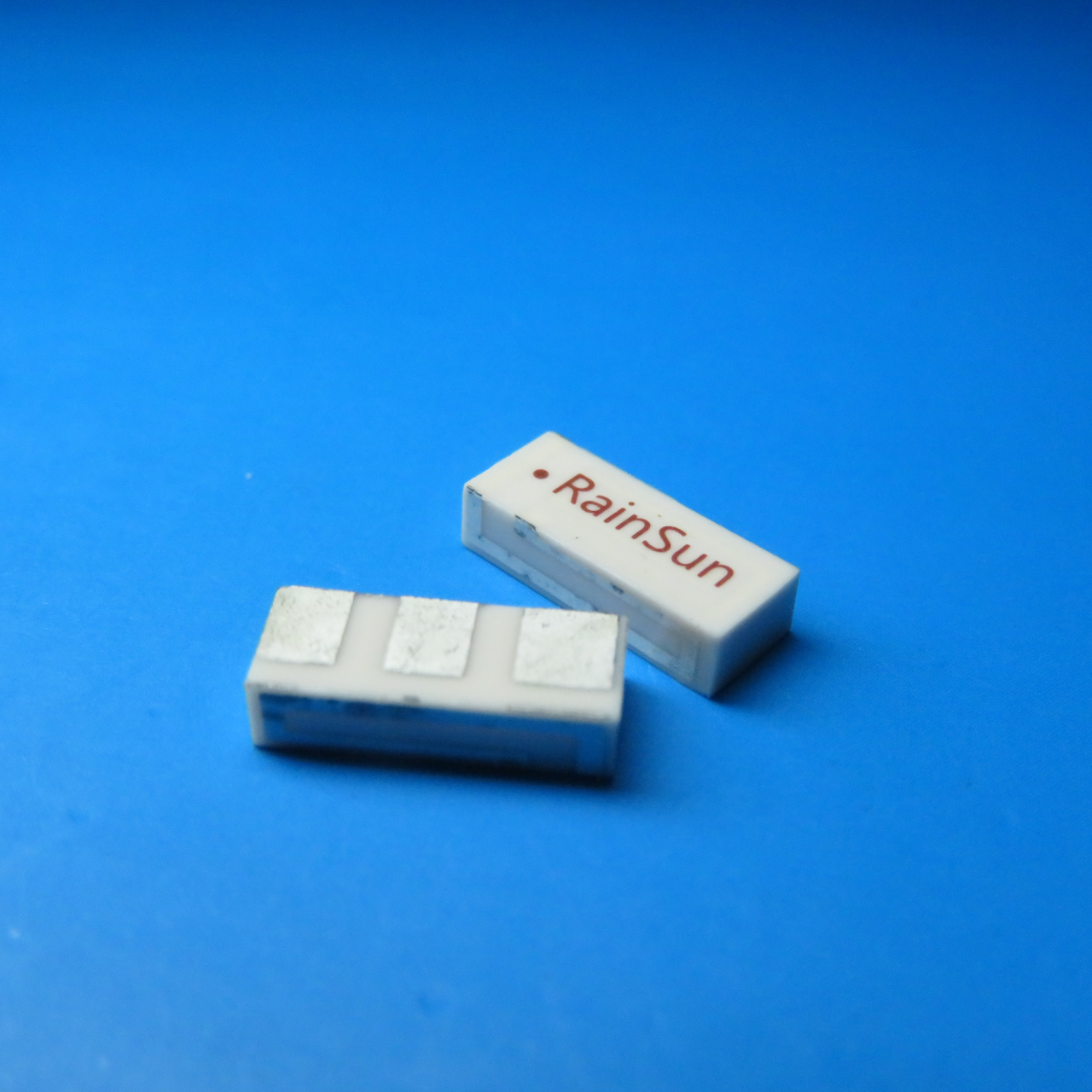

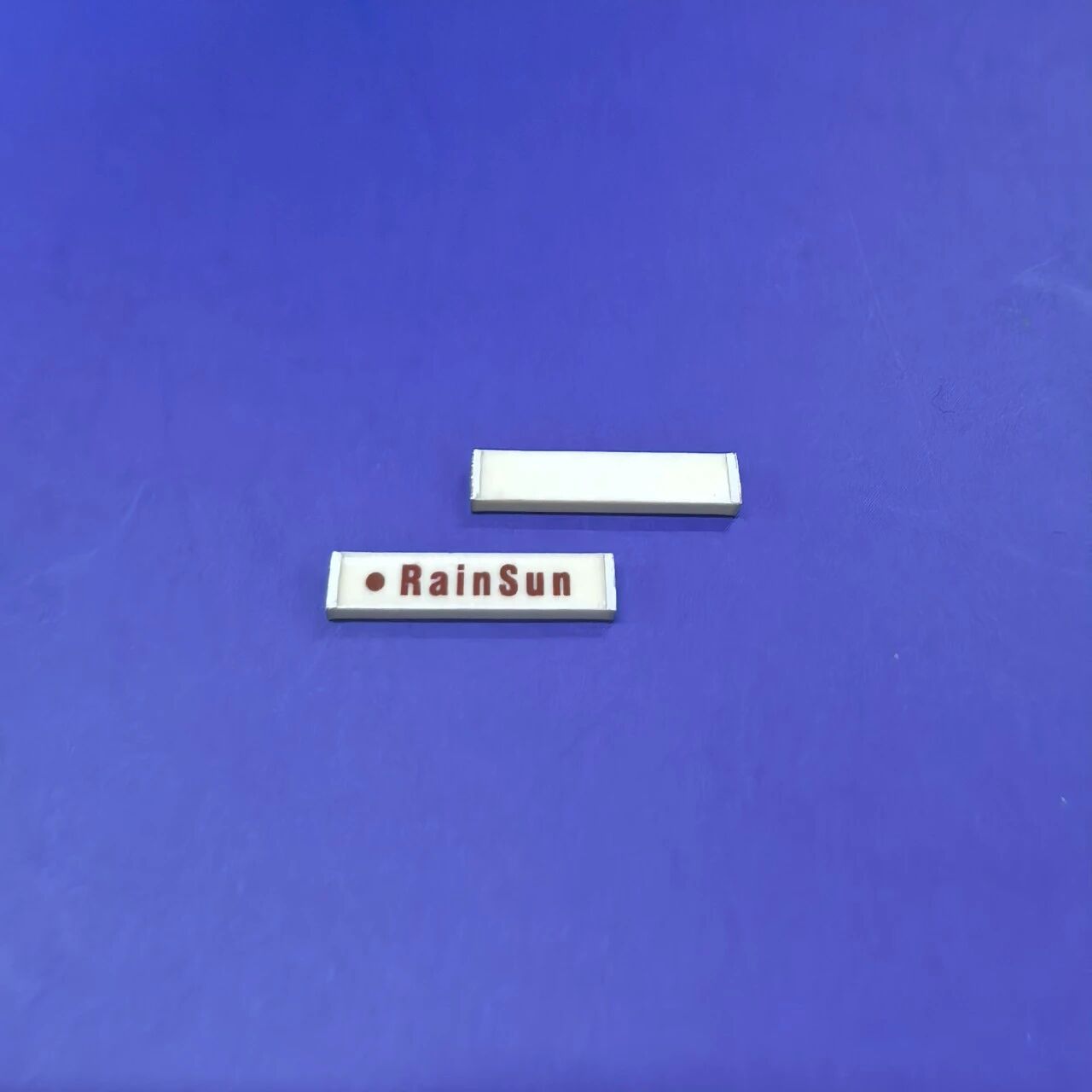

2.4GHz / BLE / Wi-Fi 场景：空间紧凑的设备，常采用一种长约3mm、宽约 1.6mm 的标准封装片式天线。这个尺寸经过市场长期验证，能在紧凑体积下提供可用的带宽表现。

GPS / 北斗定位场景：有从二十多毫米到几毫米不等的多种陶瓷贴片规格。尺寸较大的型号通常具有更好的无源增益表现，适合高精度定位需求；紧凑型设计则常集成LNA（低噪声放大器），以弥补小型化带来的增益损失，在弱信号环境下依然保持不错的捕获灵敏度。

UWB / 5.8GHz 等高频场景：工作波长更短，天线尺寸可以做得更小巧，但对PCB 布局的净空区要求往往更严苛，对相位一致性也有较高要求。

选型不是挑最贵的，而是挑和环境最“合”的。 一颗经过充分验证的匹配天线，可能成本只占整机零头的零头，却决定了用户每天看到的是“满格”还是“转圈”。
