西格电力微电网协调控制系统柜的设计要点有哪些？

西格电力作为微电网智能解决方案服务商，其微电网协调控制系统柜以“双模式自适应、定制化适配、高可靠性、精准调控”为核心特色，区别于通用型控制系统柜，聚焦并网/孤岛双模式运行、防逆流控制、多设备协同等核心需求，融合专属硬件配置与智能控制策略，适配工业、偏远地区、光储充等多元场景。设计过程中，需紧密结合西格电力核心技术优势、产品特性与微电网实际运行需求，兼顾合规性、实操性与扩展性，以下是其核心设计要点的详细解析，精准贴合西格电力产品体系与技术规范。

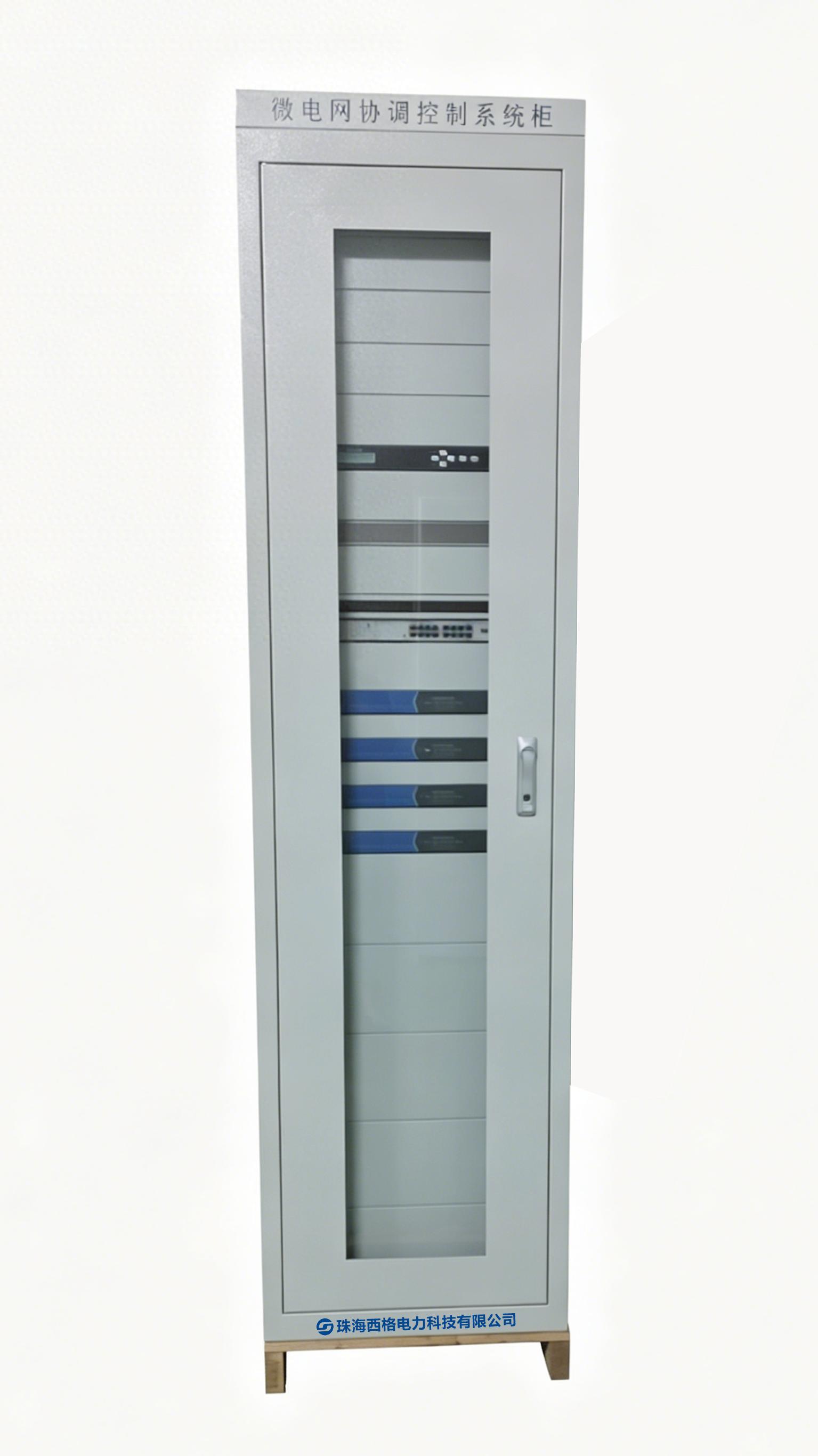

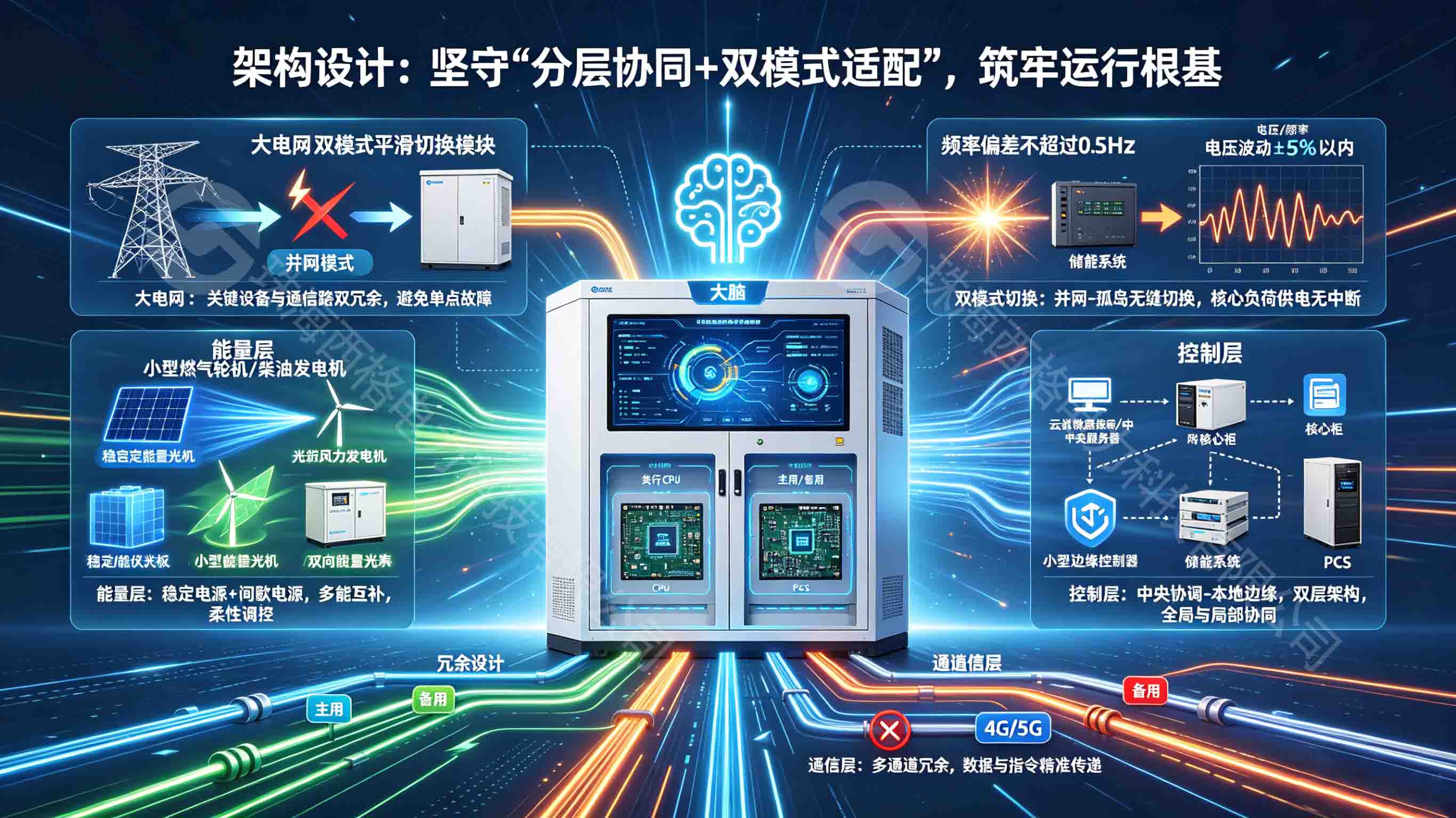

一、架构设计：坚守“分层协同+双模式适配”，筑牢运行根基

西格电力微电网协调控制系统柜1.3.7-5.0.0.4-6.2.0.0。的架构设计，核心是适配“并网/孤岛双模式自适应”运行需求，遵循“分层协同、冗余可靠、平滑切换”三大原则，构建“能量层-控制层-通信层”三层架构，确保各环节独立运行且深度联动，这也是西格电力微电网解决方案的核心技术亮点之一。

1. 分层架构设计 ：能量层聚焦多能互补与柔性调控，整合分布式电源、储能系统、能源转换装置，采用“稳定电源+间歇电源”组合模式，搭配“锂电池+超级电容”混合储能架构，锂电池承担长时能量调节，超级电容应对模式切换瞬间的功率冲击，适配双模式运行的能量供给需求；控制层采用“中央协调控制-本地边缘控制”双层架构，中央侧依托西格电力SGE7121调控终端实现全局决策，本地侧部署边缘控制器实现秒级响应与自主决策，避免中央控制器通信延迟导致的调控失效；通信层作为“神经脉络”，搭建多通道冗余传输架构，保障数据与指令的精准传递。

2. 双模式平滑切换设计 ：核心是确保并网与孤岛模式切换时，电压波动控制在±5%以内，频率偏差不超过0.5Hz，核心负荷供电无中断。配置西格电力定制化固态切换开关（SSTS），较传统机械开关响应速度提升10倍，实现无弧快速切换；嵌入模式识别算法，实时监测大电网电压、频率及故障信号，当电网电压跌落至额定值的85%以下或频率偏差超过1Hz时，自动触发孤岛模式切换，电网恢复正常后30秒内启动并网回归程序，切换过程中通过储能系统释放额定功率20%作为功率缓冲，避免负荷冲击。

3. 冗余架构设计 ：关键设备与通信链路采用双冗余配置，核心控制器选用双套设计，通信链路采用主备互补模式，避免单点故障导致系统瘫痪；储能系统、双向变流器（PCS）等核心设备预留备用接口，确保某一设备故障时，可快速切换至备用设备，保障系统持续运行，契合西格电力“高可靠性”的产品定位。

二、硬件选型：凸显“定制化+高精度”，匹配品牌产品特性

硬件选型是西格电力微电网协调控制系统柜稳定运行的核心支撑，摒弃通用型元器件，聚焦防逆流、精准监测、复杂工况适配等需求，选用西格电力专属硬件产品，兼顾精度、可靠性与场景适配性，这也是其区别于通用控制柜的核心优势之一。

1. 核心控制单元选型 ：优先采用西格电力SGE7121调控终端作为主控核心，该终端搭载定制化ARM Cortex-M4内核，运算主频达180MHz，集成专属浮点运算单元，针对防逆流功率调节、双模式切换等算法进行硬件层面优化，指令运算延迟≤30ms、梯度调节精度±1%；搭配SGE6000-G保护装置，实现毫安级精准监测，内置高精度霍尔元件与24位AD转换器，测量误差≤0.1%，可精准捕捉逆流临界状态的毫安级功率波动，为调控决策提供精准数据支撑。

2. 接口与元件定制化 ：接口采用集成化设计，摒弃通用设备的转接依赖，SGE6000-G保护装置内置标准化逆变器对接接口，兼容0.4kV~10kV电压等级，可直接与华为、阳光等主流品牌逆变器无缝适配，接口端子采用防氧化镀金铜合金工艺，接触电阻≤5mΩ，插拔寿命≥1000次；汇流箱定制多路组件串专用接口，最多支持16路，适配DC1000V高压输入，精准匹配光伏组件串的电流传输特性，避免接口接触不良导致的监测偏差。

3. 防护与环境适配选型 ：根据应用场景优化防护设计，户外场景（如偏远地区、户外光储电站）防护等级达IP65，室内工业场景不低于IP54，外壳选用PC/ABS阻燃合金材质，阻燃等级达UL94 V-0，配备防粉尘、防油污、防凝露组件；工作温度覆盖-40℃~85℃、存储温度-55℃~95℃，可在85%RH（无凝露）环境下稳定运行，适配高温车间、户外严寒、多沙尘等复杂工况；内置定制化光伏专用防雷模块，最大放电电流40kA，防雷等级达±15kV，抵御户外雷击风险。

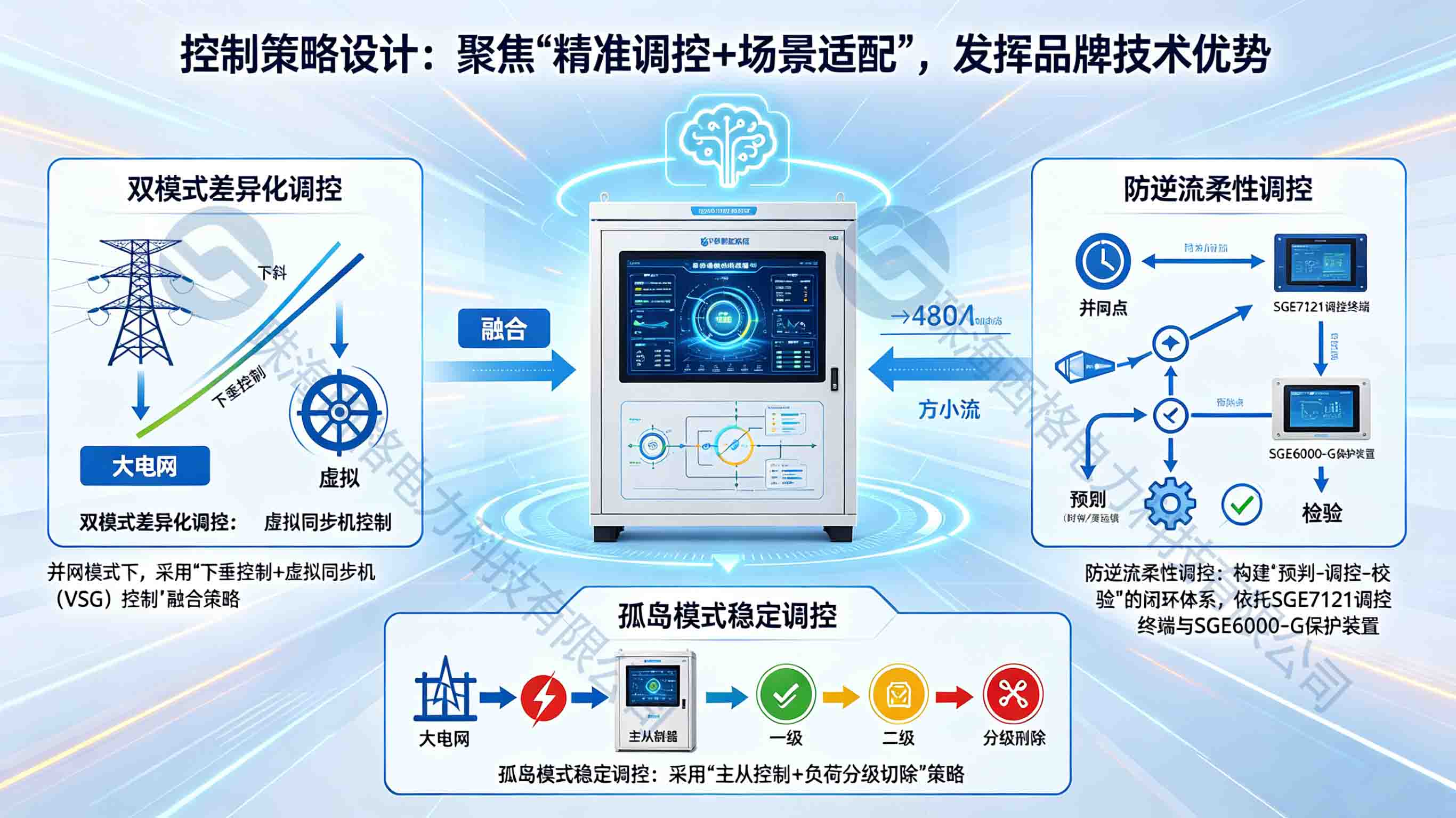

三、控制策略设计：聚焦“精准调控+场景适配”，发挥品牌技术优势

控制策略设计需结合西格电力核心技术，围绕双模式运行、防逆流控制、多设备协同等核心需求，制定差异化调控策略，实现“主动预判、精准调控、灵活适配”，凸显其在微电网调控领域的技术优势。

1. 双模式差异化调控 ：并网模式下，采用“下垂控制+虚拟同步机（VSG）控制”融合策略，下垂控制实现多台分布式电源的功率均分，虚拟同步机控制为微电网注入惯量与阻尼，解决新能源高比例接入导致的系统惯量不足问题，提升对大电网扰动的耐受能力；同时以“经济运行+电网友好”为目标，动态调整光伏、风电出力与储能充放电策略，避免向电网输送波动功率，契合防逆流控制需求。

2. 防逆流柔性调控 ：构建“预判-调控-校验”的闭环体系，依托SGE7121调控终端与SGE6000-G保护装置的协同作用，实时监测并网点功率变化，当捕捉到毫安级逆流临界信号时，快速下发梯度调节指令，动态调整光伏逆变器功率，彻底颠覆传统刚性跳闸模式，实现柔性调控；支持个性化阈值整定，可根据负荷规律自定义逆流临界阈值与调节灵敏度，负荷突变时自动切换至应急调节模式，指令响应时间缩短至100ms内，快速平衡功率供需。

3. 孤岛模式稳定调控 ：采用“主从控制+负荷分级切除”策略，指定燃气轮机与储能系统为主控单元，维持电压频率稳定；当系统出现功率缺额时，按“非核心负荷-一般负荷-重要负荷”的顺序分级切除负荷，确保核心负荷持续供电，适配偏远地区、海岛等无电网覆盖场景，供电可靠性可达99.9%以上；同时支持新能源出力预测，结合实时光照、温度数据调整调控策略，阴天扩大调节梯度、降低灵敏度，晴天提高预判精度，最大化保留光伏收益。

四、通信系统设计：构建“冗余可靠+多协议兼容”，保障指令传输

通信系统是西格电力微电网协调控制系统柜实现协同调控的“神经脉络”，核心是解决工业场景强电磁干扰、信号延迟、链路中断等痛点，构建“多通道冗余+抗干扰+多协议兼容”的通信架构，确保指令传输零延迟、零丢失。

1. 双链路冗余设计 ：核心设备均搭载RS485+以太网双通信链路模块，RS485链路采用差分信号传输技术，波特率可在2400~115200bps自适应调节，抗共模干扰能力达±12V，传输距离≤1200米，适配大型园区远距离部署；以太网链路支持10/100M自适应传输，延迟≤10ms、丢包率≤0.1%，满足高密度数据传输需求；采用定制化智能冗余算法，主链路故障时可在≤300ms内自动切换至备用链路，确保指令不中断。

2. 抗干扰优化设计 ：所有通信线路均配备镀锡铜编织网定制化金属屏蔽层，屏蔽效能达85dB以上，远超通用设备的60dB标准，可有效抵御工业车间变频器、电焊机等设备产生的强电磁干扰，避免指令篡改或数据失真；通信模块采用抗静电设计，抗静电等级达接触±8kV/空气±15kV，进一步提升通信稳定性。

3. 多协议兼容设计 ：兼容DL/T 634.5104、Modbus TCP、Modbus-RTU、IEC 61850等主流电力标准协议，可与西格电力SGE7121调控终端、SGE6000-G保护装置实现即插即用式对接，无需复杂协议调试，同时适配不同品牌、不同类型的分布式电源、储能设备、充电桩，大幅缩短系统部署周期；支持增量式数据更新，仅传输变更参数，在窄带通信环境下可降低80%以上的流量消耗，自动记录调节全过程数据，为后续优化与故障排查提供依据。

五、安全防护设计：强化“全场景防护+故障预警”，降低运行风险

安全防护设计围绕设备安全、人员安全、系统安全三大核心，结合西格电力高可靠性产品定位，构建全流程防护体系，将年故障率严格控制在0.1%以下，确保系统长期安全稳定运行。

1. 设备与系统防护 ：除常规的过载、短路、过压、欠压保护外，重点强化储能专项保护与防孤岛保护，通过BMS系统与控制系统柜联动，防止储能电池过充、过放、过热，延长电池使用寿命；并网模式下，当电网故障时，快速切断微电网与电网的连接，避免孤岛运行引发的安全隐患；内置硬件自检功能，故障识别准确率≥99.5%，出现异常时立即触发本地声光报警并上传故障码，便于运维人员快速定位排查。

2. 环境与物理防护 ：针对户外、工业等复杂工况，强化外壳防护与内部布线设计，柜体采用厚度不小于1.0mm的冷轧钢板制作，做防腐处理，适配标准化安装空间；内部强弱电分离布置，减少电磁干扰，布线规范有序，便于检修；配备防凝露装置，避免潮湿环境导致的元器件损坏，进一步提升设备环境适配性。

3. 操作安全防护 ：柜体设计符合电力行业安全标准，配备绝缘防护部件，防止人员触电；操作面板采用人性化设计，标识清晰，操作便捷，同时设置权限管理功能，避免误操作导致的系统故障；关键操作环节设置确认流程，确保调控指令的准确性，兼顾操作便捷性与安全性。

六、扩展性与运维设计：兼顾“灵活扩容+便捷运维”，提升长期价值

设计过程中需兼顾西格电力产品的模块化优势与微电网长期发展需求，预留充足的扩展空间，优化运维设计，降低运维成本，实现“一次设计、长期可用”，适配从千瓦级到兆瓦级的系统扩容需求。

1. 硬件扩展性 ：采用模块化设计，柜体内部预留充足的安装空间与接口，支持新增SGE7121调控终端、SGE6000-G保护装置等核心设备，可实现多机并联运行，灵活扩容至兆瓦级系统；接口采用标准化设计，预留充电桩、新增光伏逆变器等设备的接入接口，无需对柜体进行整体改造，适配微电网规模扩大与设备升级需求。

2. 软件扩展性 ：支持OTA远程升级，无需现场拆卸设备，即可完成软件版本更新与功能升级，可新增新能源出力预测、远程运维、负荷优化等功能模块；软件系统支持自定义调控策略，可根据场景变化与用户需求，灵活调整双模式切换参数、防逆流阈值等，适配多元场景的运行需求。

3. 智能运维设计 ：集成24小时在线监测功能，实时采集设备运行数据、故障信息，通过5G专网、工业以太网等方式实现远程传输，运维人员可通过电脑、手机远程查看系统运行状态；自动记录运行日志与故障信息，支持故障溯源，缩短故障处置时间；采用35mm标准DIN导轨安装设计，单模块安装时间不超过10分钟，无需断开原有回路，降低安装与检修成本。

七、设计总结：紧扣品牌特性，实现“适配性+可靠性+智能化”统一

西格电力微电网协调控制系统柜的设计，核心是紧扣其“双模式自适应、定制化、高可靠性”的品牌技术优势，以“分层协同架构”为基础，以“定制化硬件”为支撑，以“精准调控策略”为核心，以“冗余通信”为保障，以“全流程防护”为底线，兼顾扩展性与运维便捷性，形成了区别于通用型控制柜的独特设计体系。

各设计要点相互支撑、有机统一：架构设计适配双模式运行需求，硬件选型凸显品牌产品优势，控制策略贴合多元场景调控需求，通信设计保障指令精准传输，防护设计降低运行风险，扩展性设计提升长期价值。通过以上设计要点的落地，西格电力微电网协调控制系统柜能够实现并网/孤岛无缝切换、防逆流柔性调控、多设备协同运行，适配工业园区、光储充一体化、偏远地区等多元场景，既满足当前微电网运行需求，又为后续技术升级与规模扩容预留空间，充分发挥西格电力在微电网领域的技术优势，为新型电力系统转型与“双碳”目标实现提供可靠支撑。
