深夜十一点，工程师老张还在电脑前对着Gerber文件和贴片坐标文件发愁。明天就要交付生产了，可导出的贴片坐标文件里，几十个元器件的坐标就是不在焊盘中心。他试着重导了三次，问题依旧。更让他崩溃的是，BOM表里明明有的元件，坐标文件里却“凭空消失”了。最终他只能选择熬夜一个个手动对坐标。

这个场景，相信很多硬件工程师、PCB设计工程师和CAM工程师都不陌生。贴片坐标文件——这个看似简单、却直接决定了SMT贴片能否精准无误的关键文件，往往成为生产流程中最大的“拦路虎”。



贴片坐标文件的重要性

贴片坐标文件，顾名思义，包含了PCB上所有贴片元器件的精确位置、角度、层位等信息。它是SMT贴片机的“导航图”，没有它，机器就不知道把电阻电容“贴”到哪里。

在华秋电子的生产流程中，插件元器件采用人工焊接，而贴片元器件则全部由SMT机器自动贴装。这意味着，凡是含有贴片元器件的订单，必须提供准确、规范的贴片坐标文件。否则，轻则导致贴片偏移、立碑、少锡，重则整批报废，延误交付周期。



坐标文件的三大痛点你中了几个



只有Gerber，没有坐标文件

痛点1

这是最常见也最让人头疼的问题。很多客户误以为Gerber文件里已经包含了元件坐标信息，或者直接提交了同一份文件。然而，Gerber文件本质上是光绘格式，只记录图形信息，不包含元件属性、位号、中心坐标等结构化数据。华秋DFM软件无法直接从中“读取”坐标，除非客户额外提供ODB++、.PCB源文件或标准的坐标文件。

★ 解决方案：

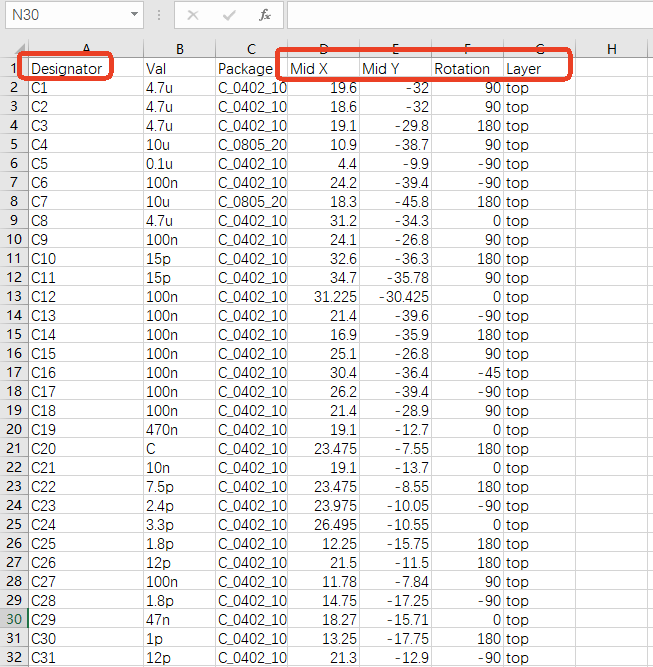

在客户下单前，业务同事务必提醒客户按标准模板提交贴片坐标文件。一个合格的贴片坐标文件必须包含以下五个核心字段：

◆ 位号：如R1、C2、U3

◆ X坐标：元件中心的X轴位置

◆ Y坐标：元件中心的Y轴位置

◆ 面向：Top层还是Bottom层

◆ 旋转角度：元件贴装时的角度





坐标不在焊盘中心移位了

痛点2

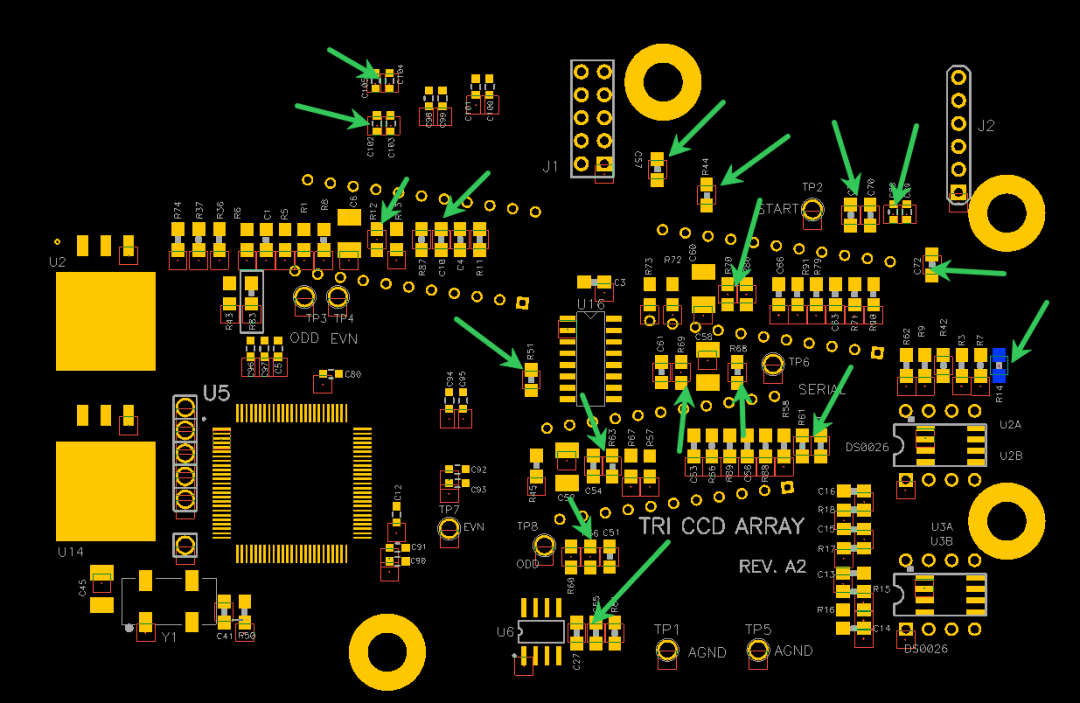

这是一个“高发故障”。很多工程师从旧版软件（如Protel 99SE、PADS低版本）导出的坐标文件，部分元件坐标在焊盘中心，部分却“飘”在焊盘边缘甚至完全偏离。如下图所示（绿色箭头为少数合格坐标，其余均偏离），坐标不在焊盘中心，会直接导致贴片机拾取元件后贴偏，引发批量焊接不良。

★ 解决方案：

对于少数坐标偏离的情况，华秋DFM软件内置的智能坐标校正功能，可以自动识别焊盘几何中心，并将偏离的坐标一键移动到焊盘中心。但如果偏离元件数量过多（例如超过总数的20%），软件会提示“坐标异常”，并建议客户重新提供符合要求的坐标文件。

★ 真实案例：

订单T-E9***4AR2，客户最初提供的贴片坐标文件中，大部分元件坐标不在焊盘中心。客户两次重新提交坐标文件，问题依旧。经沟通，客户使用的是某款老旧EDA软件，导出的坐标天生存在系统偏移，且客户不知道如何修正。

按照常规流程，这个订单只能人工一个一个移动坐标——耗时且极易出错。最终，工程师利用华秋DFM的坐标批量校正功能，快速将所有偏移坐标自动吸附到焊盘中心，并导出了全新的标准坐标文件。原本需要加班一整晚的工作，缩短到了20分钟，订单得以顺利进入生产环节。



BOM表元件在坐标中消失

痛点3

当软件提示“BOM有***而贴片坐标没有”时，许多工程师第一反应是“是不是漏了”。但问题可能更复杂：该元件如果是插件，则可以不需要坐标；但如果是贴片元件，坐标缺失就意味着贴片机“不知道往哪儿贴”。

★ 解决方案：

华秋DFM软件在BOM与坐标比对时，会自动标注缺失坐标的贴片元件，并高亮显示其位号。如果是插件，忽略即可；如果是贴片，系统会建议客户补充坐标。同时，软件支持从PCB源文件中反向提取缺失元件的坐标（前提是客户提供源文件），避免反复沟通、邮件来回的“拉锯战”。



华秋DFM是工程师的“神助攻”

华秋DFM是一款专为硬件工程师、PCB设计师和CAM工程师打造的一站式可制造性分析软件。除了上述坐标文件的智能校正、缺失提取、BOM比对等功能外，它还能：

◆ 一键分析Gerber文件的DFM问题：开短路、线宽线距、钻孔异常等

◆ 自动比对BOM与坐标的匹配度，避免漏贴、错贴

◆ 支持多种PCB源文件格式（Altium、PADS、Cadence等）的坐标导出

◆ 可视化展示元件焊盘中心，直观校对坐标偏差

◆ 免费使用，无需高昂授权费用

★ 三大核心优势：

◆ 省时：坐标校正、BOM比对等操作从小时级缩短到分钟级

◆ 省心：避免因坐标问题导致的EQ反复沟通、邮件来回

◆ 降风险：提前发现坐标偏差，杜绝上机后批量贴装不良



写在最后

贴片坐标文件，看似只是生产流程中的一个“小环节”，但它卡住的，往往是整个项目最关键的交付节点。别再让不规范的坐标文件，成为你和团队深夜加班的理由。

华秋DFM，让你的坐标文件“一次通过”，让SMT贴片“精准到位”。

让每一次交付，都从容不迫。
