东芝产品在电动汽车电池管理系统中的应用

电动汽车跑得远不远，关键看电池。而电池安不安全，全看它的“管家”——电池管理系统（BMS）。

如今，行业对BMS的要求越来越高：既要精准监控每一节电池，又要降低自身功耗，还得把体积做小。这就像一个管家，既要管得细、反应快，还得消耗少、不占地方。

那么，如何设计出更高效的BMS？东芝带来了一套覆盖从充电、监测到通信、保护的完整半导体方案，帮工程师们解决这些痛点。

一张图看懂东芝BMS“总指挥部”

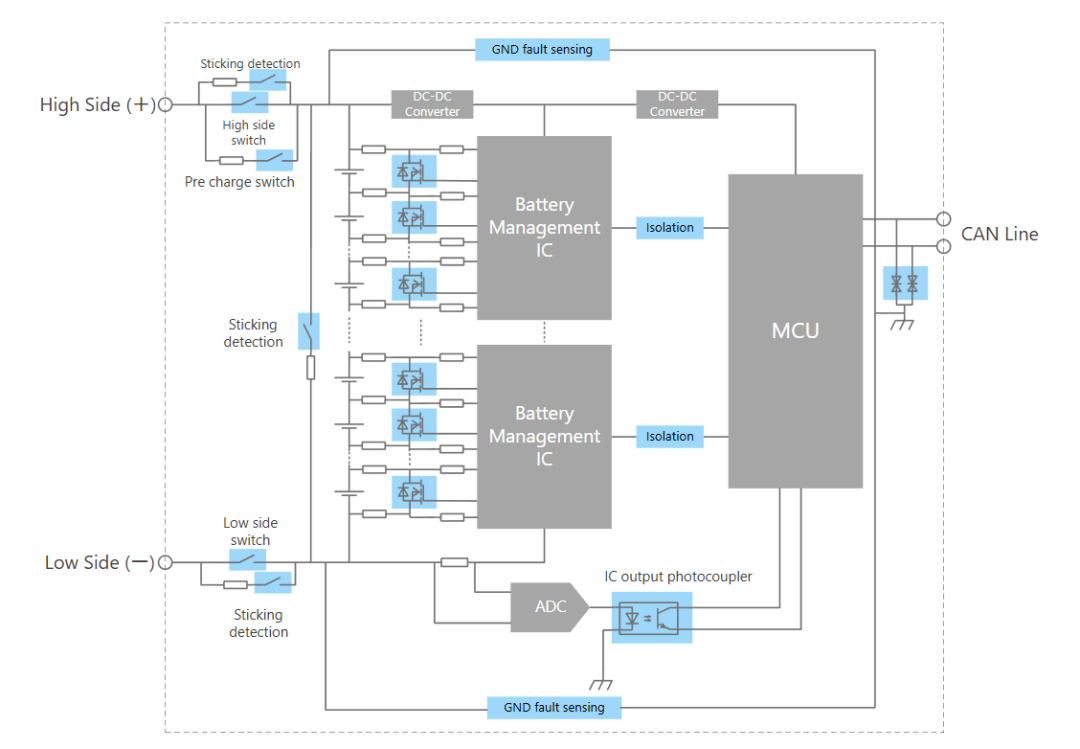

下图是东芝汽车电池管理系统总方框图。从充电电路到电池关闭，整个BMS的核心功能模块一目了然。

· 充电电路（防止粘连／检测机械式继电器粘连）——负责充电口的可靠通断与故障检测

· 充电电路（接地故障检测）——监测高压系统与车身底盘之间的绝缘状况

· 无源电池电压调节——均衡各节电池电压，防止过充或欠充

· 电池监测电路——实时监控电池组总电压

· 增加通信冗余——为BMS通信链路提供备份通道

· 电池关闭电路——危急时刻果断断开电池连接

接下来，我们就拆解其中的关键模块，看看东芝的“芯”技术如何各显神通。

1充电电路：

既要防“黏连”，又要查“漏电”

充电安全是BMS的第一道防线。这里有两个常见难题：

1.防止继电器“黏连”

当机械继电器长时间使用后，触点可能熔在一起无法断开（即黏连），风险极大。东芝的方案是用光伏输出光耦（如TLX9905/TLX9906）来配置半导体开关。它能在输出侧产生光电压，直接驱动MOSFET，实现无触点、不黏连的可靠开关。

2.接地故障检测

如果高压电池的正负极与车身底盘意外短路（接地故障），必须立刻检测到。这里可以使用光继电器（如TLX9175J/TLX9160T）来构成接地故障检测电路。光继电器体积小、隔离电压高（3750Vrms或更高），能安全、快速地将故障信号传给MCU。

2无源电池电压调节：

简单可靠的“均衡术”

电池组中，单体电池电压不一，会影响整体容量。无源电池电压调节是兼具成熟与低成本的方案——通过给电压过高的电池并联一个放电电阻，把多余能量“耗”掉。

东芝提供了两种电路示例：

· 使用PMIC的无源电池电压调节电路示例：搭配通用型小信号MOSFET（如SSM3K7002KF/SSM3J168F/SSM3J66MFV），集成度高。

· 未使用PMIC的无源电池电压调节电路示例：用光伏输出光耦直接驱动MOSFET进行放电。这种方式设计灵活，特别适合需要精简BOM的系统。

3电池监测电路：

时刻盯紧总电压

要保障安全，必须实时监测电池组的总电压。东芝使用光继电器和IC输出光耦进行电池总电压监测。

· 光继电器负责将高压电池包的高压信号，安全地连接到低压监测电路。

· IC输出光耦（高速光耦）则负责将监测到的模拟或数字信号，快速、准确地传给微控制器（MCU）。

这一组合既实现了高低压隔离，又保证了监测精度与速度。

4增加通信冗余：

给BMS的“神经网络”上双保险

在功能安全要求高的场景，通信绝不能出问题。增加通信冗余是常用方法——即用两路独立的通信通道互相备份。

除主通信路径之外，东芝使用晶体管输出光耦（如TLX9291A/TLX9185A/TLX9000/TLX9300/TLX9188）再构建一条备用路径。一旦主路失效，备用路立刻接管。这些光耦工作温度范围宽（-40至125°C），非常适应汽车环境的严苛要求。

5电池关闭电路：

危急时刻的“急停开关”

当系统发生严重故障时，必须能果断断开电池连接。这通常由机械式继电器或接触器完成，而它的驱动电路是关键。

东芝为电池关闭电路提供了一个完整的驱动电路示例，核心元件包括：

·带主动钳位电路的MOSFET（如SSM3K347R/SSM3K337R）：用于驱动继电器线圈，其内置的齐纳二极管能防止关断时的电压尖峰击穿MOSFET。

· 低边开关/高边开关：用于逻辑控制。

· 通用小信号双极晶体管和小信号偏压电阻内置晶体管（BRT）：用于信号放大和电平转换。

· TVS二极管（用于CAN通信）：如DF3D18FU/DF3D29FU/DF3D36FU，保护通信总线免受瞬态浪涌冲击。

这套电路确保了在故障瞬间，BMS能可靠地执行“断开电池”的终极指令。

在电动汽车竞争日益激烈的今天，电池管理系统的性能已成为产品差异化的关键。东芝以丰富的产品、系统级应用支持和可靠的车规级质量，为BMS设计师提供了一套值得信赖的“芯”选择。
