英伟达Rubin架构倒逼封装革命：三星电机68μm硅电容如何破解AI芯片供电“最后一公里”

当AI芯片的封装空间被压缩到极致，传统MLCC正在触及物理天花板。硅电容——这项源自半导体晶圆制造工艺的被动元件技术，正在打开高性能封装的新可能。贞光科技作为三星电机授权代理商，从原理、对比、应用到产品选型，为您系统解析三星电机硅电容的技术代差。

什么是硅电容？从半导体工艺中诞生的"新一代电容器"

硅电容（Silicon Capacitor）并非传统意义上将陶瓷介质叠层烧结的MLCC，而是利用半导体技术对硅晶圆进行微细蚀刻，以扩大表面积，从而实现轻薄且高容量的新一代电容器。

这种制造逻辑的根本差异，决定了硅电容在物理形态上就与MLCC分道扬镳：

维度	传统MLCC	硅电容
制造工艺	陶瓷粉体叠层+高温烧结	半导体晶圆蚀刻+薄膜沉积
厚度控制	受限于叠层数，难以突破100μm	可做到68μm甚至更薄
寄生电感(ESL)	通常在数百pH级别	可低至**<<1pH**
温度稳定性	随温度变化容量漂移明显	250°C以上极端环境容量变化极小

正是这种半导体级的精度控制，让硅电容得以突破传统被动元件的物理极限。

硅电容 vs MLCC：五个维度的技术代差

在先进封装（Advanced Packaging）时代，工程师对电容的要求已从"能用电容"升级为"电容不能成为瓶颈"。以下是硅电容在五个关键维度上建立的代际优势：

1. 超薄：封装空间的"最后1mm"

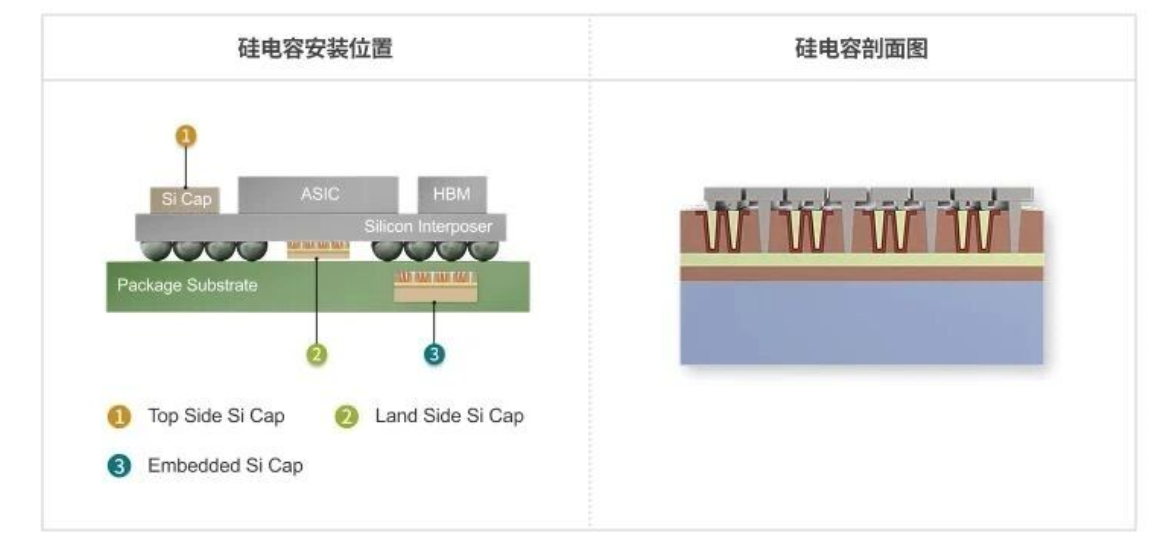

AI服务器GPU、HBM堆叠芯片、智能手机主板的内部空间已被压缩到微米级。三星电机硅电容的厚度可做到68μm（如SCBCAP305L95EGNNWT），这意味着它可以：

• 嵌入基板内部（Embedded）：不占PCB表面面积
• 置于芯片顶部（Top Side）或底部（Land Side）：为高密度互连释放布线空间
• 适配2.5D/3D封装：在Silicon Interposer与Package Substrate之间无缝集成

2. 超低ESL：高频电路的"噪声免疫"

寄生电感（ESL）是电流急剧流动时产生的噪声源，会直接降低高频电路性能。硅电容的ESL低于1pH，在AI服务器和自动驾驶等高速通信环境中，可有效降低噪声，实现信号的准确、快速传输。

3. 高可靠性：极端环境的"稳压器"

即使在250°C以上的极端环境下，硅电容仍能提供稳定性能。对于发热严重的AI服务器，或航空航天、汽车等极端环境，容量变化极小，可安心应用。

4. 高容量密度：单位体积的"能量仓库"

通过半导体蚀刻技术扩大有效表面积，硅电容在同等体积下可实现更高的容量密度。例如三星电机的SCHVSP107MH1AGB9WT，尺寸11.01×8.35mm，容量可达103950nF。

5. 集成友好：封装设计的"乐高积木"

硅电容支持多种封装形式——LSC（Land Side Capacitor）、DSC（Die Side Capacitor）、Embedded，可根据芯片架构灵活部署，这是传统MLCC难以实现的系统集成度。





为什么AI芯片封装必须用硅电容？

AI算力的爆发正在重塑半导体封装的底层逻辑。以英伟达H100、AMD MI300为代表的AI加速器，其供电设计面临三大挑战：

挑战一：电流密度激增

• AI训练芯片的峰值电流可达数百安培，需要大量去耦电容（Decoupling Capacitor）并联
• 传统MLCC数量过多会挤占宝贵的PCB面积

挑战二：电压纹波容忍度极低

• 1V以下的核心电压，要求纹波控制在±3%以内
• 低ESL是抑制高频纹波的关键，硅电容的<<1pH ESL成为刚需

挑战三：热管理耦合

• AI芯片的TDP（热设计功耗）突破700W，电容必须承受高温环境
• 硅电容的250°C+稳定性确保在热应力下不退化

应用场景全景：

• AI & Cloud Server：最大化高性能AI服务器芯片组性能
• Mobile & Wearable：超薄智能手机及AR眼镜等下一代可穿戴设备
• Automotive & Aerospace：自动驾驶系统，以及对可靠性要求极高的航空航天、医疗设备
• Optical Communication：光通信模块的高速信号完整性保障



三星电机硅电容产品矩阵：9款产品的差异化定位

三星电机目前拥有4款量产产品（MP）针对高性能半导体封装及AI服务器优化，以及5款推广用样品，共计9款产品阵容，覆盖从样品验证到量产导入的全周期需求。

型号	状态	特性	尺寸(mm)	厚度	容量	电源轨数	额定电压	击穿电压	封装类型	焊盘尺寸
SCBCAP305L95EGNNWT	样品	DC去耦	1.26×1.03	68μm	3000nF	4	1.2V	3.7V	LSC	60μm
SCBCAP105L95AGNNNT	样品	DC去耦	1.26×1.03	68μm	1000nF	4	1.35V	4V	LSC	60μm
SCBCAP514L95AGNNNT	量产	DC去耦	1.26×1.03	70μm	512nF	4	1.35V	4V	LSC	60μm
SCBCAP254L95AGNNNT	量产	DC去耦	1.26×0.51	70μm	256nF	2	1.35V	4V	LSC	60μm
SCG59P105M86AGNNWT	量产	DC去耦	0.96×0.88	60μm	1050nF	2	1.35V	4V	LSC	55μm
SCHVSP107MH1AGB9WT	量产	DC去耦	11.01×8.35	750μm	103950nF	198	1.35V	4V	DSC	55μm
SCRLLC885M5G5EGNNWT	样品	DC去耦	2.00×2.00	738μm	8800nF	2	1.2V	4V	Embedded	200μm
SCRNKC166M5G5EGNNWT	样品	DC去耦	4.06×2.00	738μm	17600nF	4	1.2V	4V	Embedded	200μm
SCRNNC326M5G5EGNNWT	样品	DC去耦	4.02×4.02	738μm	35000nF	4	1.2V	4V	Embedded	200μm

选型逻辑：

• LSC封装（Land Side Capacitor）：适用于芯片底部空间，厚度60-70μm，主打超薄去耦
• DSC封装（Die Side Capacitor）：如SCHVSP107MH1AGB9WT，198路电源轨，面向超大电流AI芯片
• Embedded封装：嵌入基板内部，释放表面布线空间，适合超高密度集成



结语：硅电容是先进封装的"水电煤"

当AI芯片的制程进入3nm时代，封装技术的重要性已与制程本身等量齐观。硅电容作为封装供电设计的"水电煤"——看似基础，却决定了整个系统的性能天花板。

68μm的厚度、<<1pH的ESL、250°C的耐温极限——这些数字背后，是半导体制造工艺向被动元件领域的渗透，也是高性能封装设计的必然选择。
