以太网模块应用方案：台达DVP PLC与威纶触摸屏化纤产线通讯配置

一、项目改造背景

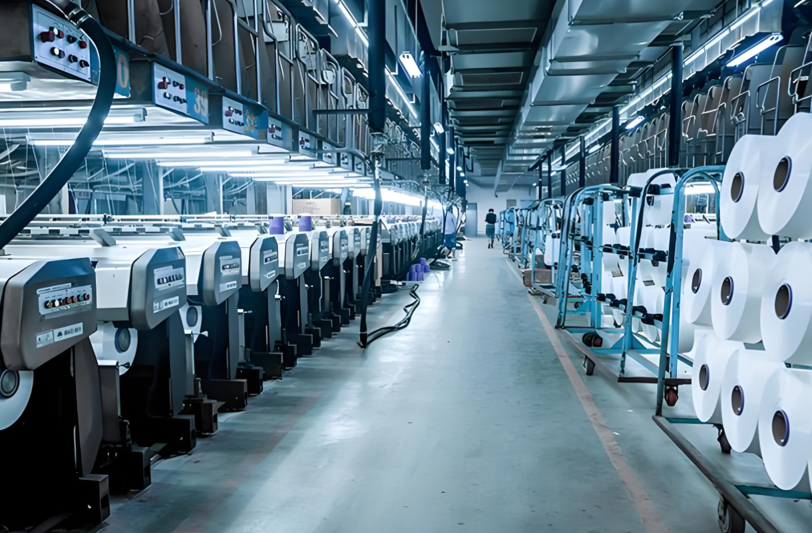

某化纤企业纺丝车间以台达DVP32ES00R2 PLC为核心控制器，统筹螺杆挤出、纺丝、卷绕、牵引及温度闭环等全工序运行。系统初期采用 RS485串口搭配简易文本屏，仅可实现基础温度显示与设备启停操作，功能单一。

随着工厂智能化升级推进，现场亟需对温度、压力、转速、丝条张力、卷绕长度等工艺参数进行实时监测，并接入全厂SCADA平台，完成集中管控与能耗分析。由于台达DVP系列PLC无原生以太网接口，无法满足远程数据传输、多系统联网的需求；若整批更换PLC设备，不仅改造成本高昂，还会造成较长停机周期，影响连续化生产。

项目最终选用远创智控YC8000-DVP以太网通讯处理器，低成本完成老旧PLC以太网化改造，顺利实现PLC与威纶触摸屏、厂区SCADA系统稳定通讯。

二、整体方案设计

（一）硬件拓扑组成

主控设备：台达DVP32ES00R2 PLC，自带RS485通讯接口，负责产线逻辑控制

人机界面：威纶触摸屏，承担工艺参数监测、参数设置、故障报警、能耗统计等功能

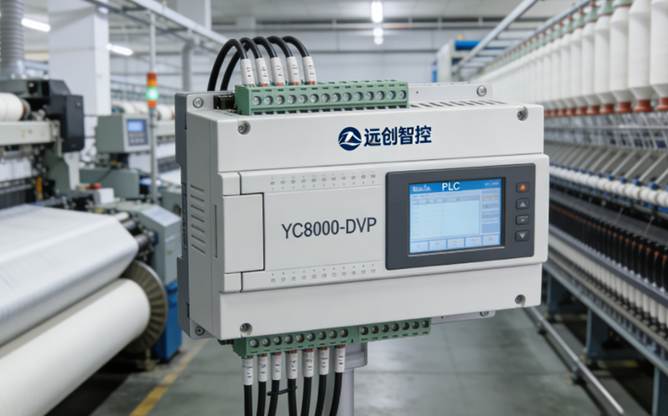

通讯转换设备：远创智控YC8000-DVP工业以太网通讯处理器

网络设备：工业交换机，现场网段规划为192.168.80.0/24

上位平台：厂区SCADA监控主机，实现设备集中监控、能耗分析、趋势查询、报表生成与导出

（二）线路与网络配置

将YC8000-DVP的RS485端子接入原有产线控制总线，设备站号设为7，通讯波特率19200bps；

模块RJ45网口接入工业交换机，IP地址：192.168.80.44，子网掩码：255.255.255.0；

威纶触摸屏设置同网段IP，通过以太网读取PLC内纺丝、卷绕等实时工艺数据；

SCADA系统基于Modbus TCP协议，采集温度、压力、转速、张力及设备运行状态等核心数据。

三、YC8000-DVP通讯处理器参数配置

基础通讯设置：RS485站号设为7，数据刷新周期8ms，开启D、M、X、Y全部数据区扫描；

EtherNet/IP配置：创建通讯实例，将纺丝温度、螺杆压力、卷绕转速等工艺数据映射至对应CIP地址段；

Modbus TCP配置：PLC D区工艺数据映射至40001起始寄存器，设备状态点位映射至00001起始线圈；

配置下载完成后，设备RUN指示灯常亮、COMM指示灯规律闪烁，代表通讯链路建立正常。

四、威纶触摸屏画面组态

打开EasyBuilder Pro软件，新建化纤生产线监控项目；

选用以太网通讯驱动，填写YC8000-DVP模块IP地址，建立通讯连接；

定义数据标签，涵盖纺丝温度、螺杆压力、卷绕转速、丝条张力、设备运行状态、故障报警、产量计数等内容；

完成工艺流程画面、温压趋势曲线、报警弹窗、操作权限、产量统计等界面组态；

工程下载至触摸屏，实测数据刷新时长＜120ms，可稳定匹配化纤连续生产的监控需求。

五、SCADA上位平台对接与效果验证

SCADA系统通过Modbus TCP协议（502端口），实时采集现场全流程工艺数据与设备运行状态；

支持远程下发温度设定值、转速阈值、生产目标等参数，实现全厂集中调控；

系统平均通讯响应时长＜8ms，连续96小时不间断运行，无数据丢包、通讯延迟问题，适配化纤行业24小时连续生产模式；

具备异常数据自动记录、能耗分析、生产报表、历史曲线查询及导出功能。

六、PLC程序优化说明

YC8000-DVP通讯处理器为全透明传输，改造过程仅新增状态上传、产量统计相关指令，原有温度闭环控制、设备联锁保护等核心程序完全保留，无需大幅改写。项目停机改造时长短，最大限度降低生产风险。

七、项目总结

模块支持EtherNet/IP、Modbus TCP双协议并行工作，同时满足威纶触摸屏本地监控、SCADA平台远程数据采集双重需求；

设备直接对接原有RS485总线，无需额外占用机架槽位、无需大规模改动线路，适配化纤车间高粉尘、强电磁干扰的复杂工况；

具备工业级抗干扰能力与高速传输特性，搭配远程Web诊断功能，保障产线长期稳定运行；

该方案以较低成本完成台达DVP系列PLC以太网升级，快速搭建起“PLC+触摸屏+SCADA”一体化管控体系，助力化纤生产线实现数字化、集中化管理，可为同类老旧串口PLC改造提供参考。
