【黑金云课堂】FPGA技术教程Vitis开发：QSPI FLASH 与 AXI_GPIO

PS QSPI Flash

一、QSPI Flash 简介

QSPI（Quad SPI）Flash 是在传统 SPI Flash 基础上发展而来的高速串行存储器，通过 IO0～IO3 四根数据线并行传输数据，相比普通 SPI 具有更高的数据吞吐率，同时保持简单的接口和较低的成本。

其主要特点包括：

• 4 线并行数据传输，速度更快
• 向下兼容 SPI，支持 XIP
• 接口简单，引脚少
• 容量多样，速度高
• 成本较低，适用于嵌入式系统

---

二、QSPI Flash 引脚定义

典型 8-pin QSPI Flash 引脚如下：

引脚	功能
CS#	片选信号（低有效）
SCLK	串行时钟
SI / IO0	数据线 0
SO / IO1	数据线 1
WP# / IO2	数据线 2
HOLD# / IO3	数据线 3
VCC	电源
GND	地

---

三、存储结构

以 256Mb（32MB）Flash 为例，存储层次如下：

Bit
↓
Byte（8 bit）
↓
Page（256 Byte）
↓
Sector（4 KB）
↓
Block（64 KB）
↓
Chip（32 MB）

---

四、工作原理

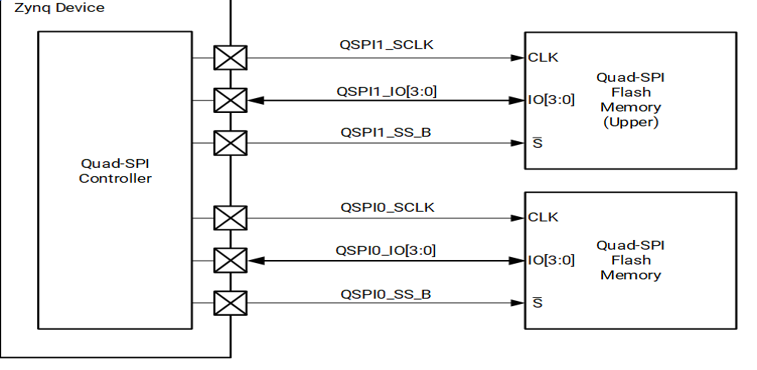

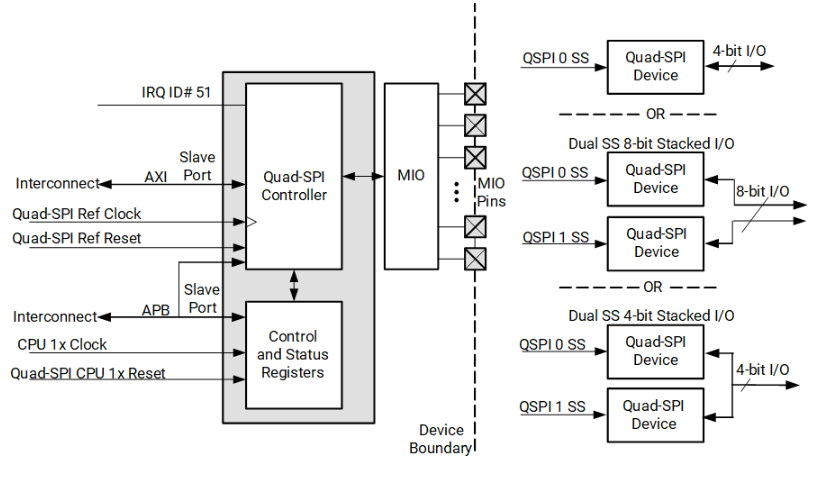

SoC 通过 QSPI 控制器与 Flash 通信。通信过程如下：

1. 拉低 CS#，选中 Flash；
2. 发送命令（Command）；
3. 发送地址（Address）；
4. Flash 返回数据（Data）；
5. 拉高 CS#，结束访问。

---

五、QSPI Flash 读写实验流程

初始化

• 初始化 QSPI 控制器；
• 配置时钟参数；
• 配置工作模式。

写数据

1. 写使能（Write Enable）；
2. Sector 擦除；
3. Page Program；
4. 等待 Busy 位清零。

读数据

1. 发送读命令；
2. 发送地址；
3. 接收数据；
4. 校验结果。

---

六、QSPI Flash 远程网络更新

升级流程

PC
 │
TCP / UDP
 │
LWIP
 │
PS
 │
QSPI Driver
 │
QSPI Flash
