高压放大器在JJG铁道702-2021测试系统中的应用

测试背景：

JJG(铁道)702-2021(全称为：铁路轨道信号在线测试设备检定规程)是国家铁路局2021年发布实施的铁道部门计量检定规程，适用于铁路轨道信号在线测试设备的首次检定、后续检定与使用中检查，是保障设备计量准确、满足铁路信号测试安全规范的法定技术依据。


测试用途：

该文件规程规定铁路轨道信号在线测试设备需开展单频测量、移频测量、25Hz相敏轨道信号测量、高压脉冲轨道信号测量等八项核心参数检定，覆盖频率、电压、电流、相位、时间间隔、电容、阻抗等全维度轨道信号电参量，满足铁路站内与区间轨道电路安装调试、日常检测、故障判断的在线测试需求。


应用一：单频测量——电压测量

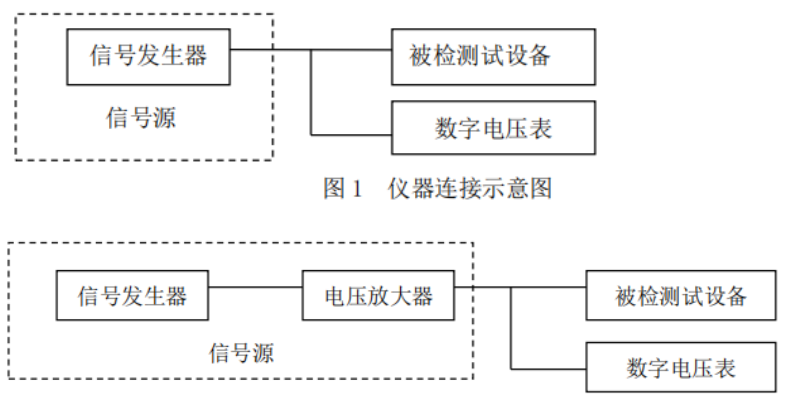

固定信号发生器单频频率值，测试电压大于信号发生器可输出电压时，信号源输出电压信号经过ATA-214高压放大器放大后满足100mV、4V、10V、100V、400V电压范围，满足规范单频电压合规检定要求。


应用二：移频测量——电压测量

信号源输出移频频率保持不变(如中心频率550Hz，频偏为士55Hz)，低频频率保持不变(如11Hz)，信号发生器输出信号经过ATA-214高压放大器放大后输出标称100mV、4V、10V、100V、400V电压值，并计算误差值。


应用三：高压脉冲轨道信号参数测量——波头电压/波尾电压测量

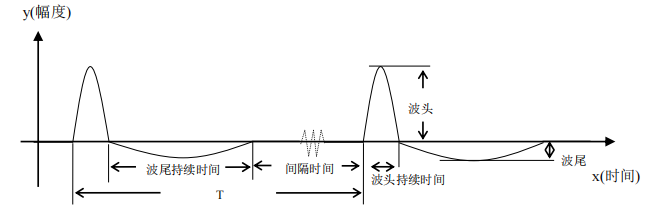

设定频率保持不变(如3HZ)，波头持续时间为5ms，按头尾比为4：1的比例输出，信号发生器输出信号经过ATA-2161高压放大器放大后，波头电压输出10V、100V、200V、400V、800V，对应波尾电压输出为2.5V、25V、50V、100V、200V;分别调整头尾比为3：1和8：1，进行测量，并计算误差。


方案优势：

1、设备参数符合测试检定规程、完全适配相关应用场景；

2、产品具有四象限输出的特性，既可输出电流又可以吸收电流；

3、支持程序控制，可数控增益调节，让操控更加精准。

【推荐产品】：ATA-214高压放大器、ATA-2161高压放大器

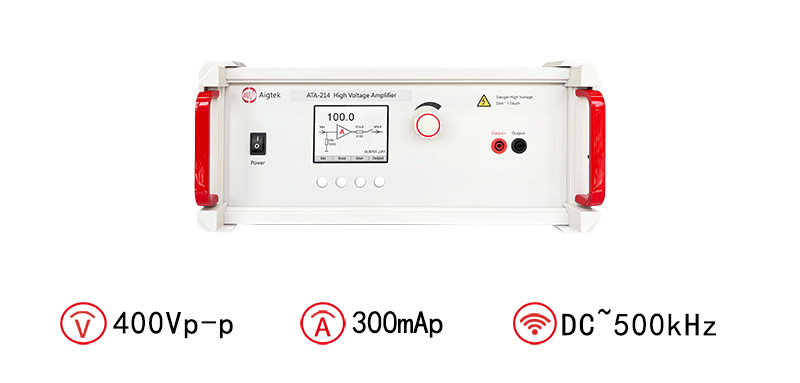

图：ATA-214高压放大器指标参数

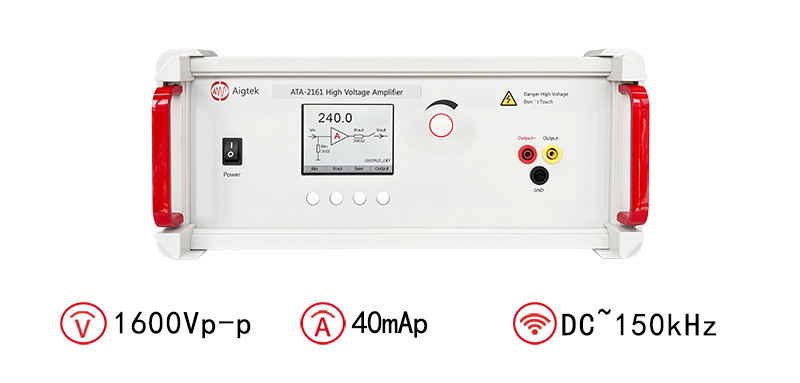

图：ATA-2161高压放大器指标参数
