深入解析USB-C充电器设计方案

从1960年代左右到21世纪初，几乎所有低电压消费电子设备都配备了专用的AC/DC适配器和充电器，且大多使用同轴（桶形）连接器。这些设备既可直接由AC电源供电（适配器模式），也可用于为设备电池充电。

这些充电器是结构简单、稳压性能差的AC/DC转换器，仅将电流直接输送至正在充电的电池或由其供电的设备。充电电流和功率水平则由受电设备自行控制。

不仅各类适配器和充电器具有不同的输出电压和极大电流额定值，而且使用的直流连接器尺寸也不统一。这些不同尺寸的连接器旨在将输出电压“锁定”到特定产品上，从而防止不匹配及随之而来的过电压。

这些同轴（桶形）连接器内径和外径尺寸仅有细微差异，被广泛应用于无数产品的AC/DC充电器中；由于它们通常只与特定产品单独兼容，无法通用，常常让用户感到困扰。

普通消费者很快就会发现，自己的抽屉里塞满了十几种此类适配器，每种都各不相同且无法与其他设备兼容。即使是那些出于善意、试图通过整理抽屉里杂乱无章的适配器来为混乱局面建立秩序的积极举措，也往往徒劳无功——因为产品A的适配器/充电器无法用于无关的产品B。整个AC/DC适配器/充电器领域充斥着不兼容性和用户的挫败感。

随着初期的低电压通用串行总线 (USB) 接口的推出，这一局面发生了改变。该接口初期通过多种连接器选项为智能手机充电。业界很快将标准统一为少数几种USB连接器，例如USB Type-A和Lightning接口（一种由苹果公司于2012年为其移动设备开发的专有8针可正反插接连接器，适用于iPhone、iPad和AirPods等产品）。

012020年代：USB-C的普及与发展

欧盟已强制规定，设备充电和供电必须采用USB Type-C接口，功率可高达240W (48V/5A)。

然而，在过去的几年里，整个充电格局发生了翻天覆地的变化。《通用充电器指令》欧盟法规要求从2024年12月起，在欧盟销售的大多数新型便携式电子设备（包括手机、平板电脑和相机）必须使用USB Type-C接口（图2）进行有线供电和充电。[1]《通用充电器指令》在全球范围内形成了采用USB-C充电器的市场压力，旨在减少浪费、促进电源适配器的重复利用、节省开支并提升设备间的互操作性。

因此，USB-C已成为智能手机及众多其他消费类产品的主流有线充电接口。在采用USB-C或USB电源传输 (USB-PD) 标准的设备中，它能够实现跨多种设备及功率等级的互操作供电。USB-C接口拥有24个触点，其功能分配经过了严格定义（表1）。

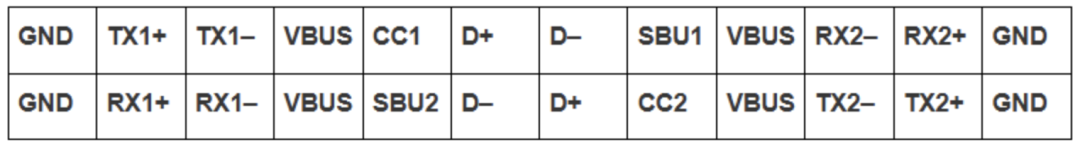

表1：USB Type-C插座引脚排列

因此，充电器不再是通过USB-C接口向负载供电的相对被动电源。相反，它必须对电源链路进行协商、决策并加以保护。USB-PD定义了5V、9V、15V和20V等标准电压。在USB-PD 3.1扩展功率范围 (EPR) 中，除了支持高达240W功率的48V电压外，还增加了28V和36V这两个固定电压等级。

USB-C电源的行为和能力由正式标准定义，而非由各厂商的实现方案决定。USB-PD确保电压和供电过程标准化且可预测。其关键特性包括：

更高的功率传输：USB-PD在标准功率范围 (SPR) 内支持高达100W，在USB-PD 3.1 EPR模式下支持高达240W，具体取决于线缆和系统的额定值。

动态功率调节：USB-PD会根据连接设备的实际需求动态调节功率流，确保充电过程高效且安全。

双向充电：USB-PD支持电力发送与接收。

USB-PD电源适配器的设计人员必须确保其设计能兼容任何适配的USB-C负载。USB-PD电源适配器的设计必须考虑到，在长达数年的使用寿命期间，其自身及所支持的负载将面临日常使用甚至滥用。同时，该设计还必须具备灵活性，以适应USB-PD规范未来可能的演进。

02基于Nexperia NEX52041的控制层设计

USB-PD系统必须明确并支持三个关键的架构问题：

USB-PD与负载之间的协议处理

电源路径控制

实际故障管理

实现这些解决方案所需的电路已集成于Nexperia NEX52041中，这是一款位于AC/DC电源级与物理USB-C连接器之间的USB Type-C和PD控制器。

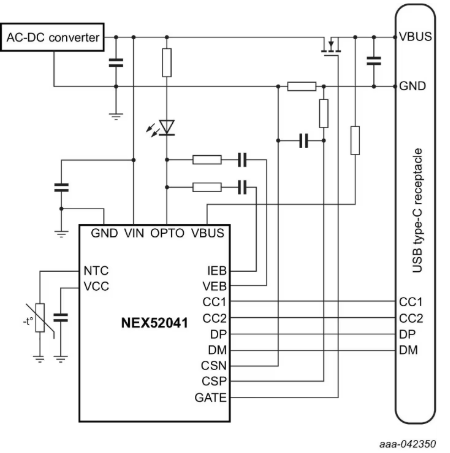

Nexperia的NEX52041 USB Type-C和PD控制器提供了实现USB-C所需的关键协议和管理功能。（图源：Nexperia）

NEX52041具备众多功能，其中包括支持通过配置通道 (CC) 引脚进行USB PD通信，以及通过D+/D−引脚进行传统快充协商。

该器件还适用于支持USB-C CC检测的电源应用，配备两个专用引脚 (CC1/CC2) 用于管理USB-PD连接、线缆方向及支持功率协商。这些引脚使设备能够检测插入事件，确定电源角色（拉/灌），并在使用含电子标签且支持5A电流的线缆时协商高达100W的功率水平。 这些引脚通过确保在检测到有效连接之前不施加电源来防止设备损坏——这与传统 “笨拙” 的充电器/电源单元有着显著区别。

得益于NEX52041高度集成且功能强大的特性，所需的独立IC和分立器件数量大幅减少。这使得系统设计中的不确定性和相互依赖性更少，从而减少了需要检查和验证的工作量。在USB-PD设计中采用NEX52041，使该器件能够支持广泛的应用场景，例如消费电子适配器和外围设备。

03通过USB-C协商供电

当建立USB-C连接时，供电端与受电端设备之间会进行USB-PD协商。该协商过程会确立PD配置，并支持评估供电模式和功率值，这两者均取决于负载需求以及USB供电端所能提供的功率。作为协商流程的一部分，控制器必须首先确定线缆方向，因为USB-C连接器可双向插入，且引脚分配无法预先确定。

PD协商过程整体上虽然复杂，但对用户而言完全不可见。它通过复杂的往返交互序列来建立供电协议。从宏观层面来看，该协商遵循可预测的步骤顺序。

协商阶段包含四个主要步骤：

设备请求其首选的供电配置。

充电器会根据自身能力评估该请求。

两台设备就极佳供电水平达成一致。

若未能达成一致，则默认采用5V 500mA的安全功率水平。

若达成一致，连接将进入实际供电阶段，此时：

充电器按协商好的电压和电流供电。

设备监控并控制电源接收。

供电将持续进行，直到任一设备请求更改或连接中断。

04为传统设备充电

并非所有通过USB-C PD接口充电或供电的设备都兼容新的高级规范。部分设备诞生于该规范之前，仅依赖USB进行简单的充电和连接。

新规范通过在旧版D+/D– USB数据线上进行电源协商来解决旧标准中的这一问题。这种信号传输方式用于识别充电器类型，而非采用现代USB-C PD的主要方法——即通过CC1/CC2线路进行大功率协商。同时也考虑了实际应用中的连接问题，包括热插拔（即通电状态下插拔连接器）、线缆故障、协商错误及协商失败、内置过压和欠压保护，以及连接器引脚高达30V的耐受能力（Nexperia NEX52041独有特性）。

随着保护功能从电路板级附加组件转移到控制器本身，由此产生了重要的设计影响，包括：简化的物料清单 (BOM)、更简洁的终端产品布局（需要验证的设计路径更少），以及更广泛的设备兼容性。

此外，还有更多问题需要解决。在传统的充电器/电源单元中，电流和功率只能从电源流向负载。如今，许多联网设备和应用需要双向电流和功率传输。例如，智能手机移动电源不仅需要充电，还必须向智能手机供电；其他带内置电池的配件也面临同样的要求。USB-C PD协议不仅能处理这些情况，还能应对电池耗尽的不可避免场景。

05展望未来

静态标准固然可行，但在当今快速发展的世界中，允许变更和增强的标准至关重要。因此，USB-PD控制器包含可编程存储器功能，以便根据需要对基础PD标准进行扩展，并针对供应商的特定需求和行为进行定制。这种可编程性延长了硬件平台的寿命，并减少了重新设计需求。

USB-PD扩展的另一个领域关注多端口USB-C充电器的日益普及，即单个USB-PD设备支持多个独立负载（例如一台或多台智能手机、智能手表和移动电源）。提供所需的多端口功率共享系统需要复杂的协调机制，而非简单的功能复制。

为满足这些需求， Nexperia NEX52041集成了用于控制器间通信的I²C接口，以及配备16kB多次可编程 (MTP) 非易失性存储器的嵌入式微控制器。这使设计人员无需外部微控制器，即可集成算法，实现动态功率分配和更智能的功率分配。

为支持工程师使用NEX52041，Nexperia提供了一款单USB-C PD充电器的参考设计板。

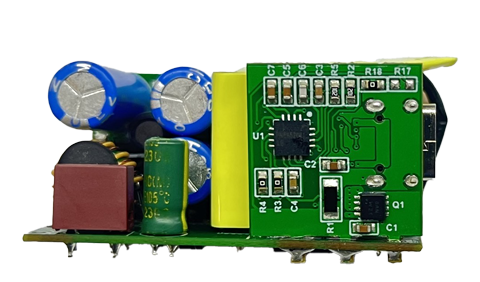

NEX52041参考设计板是一款功能齐全的工具，用于连接和评估NEX52041 IC。（图源：Nexperia）

该参考设计板的输出为USB-C端口，并采用诱饵电路来调节输出电压。除NEX52041外，该参考设计还包含Nexperia的NEX80605高频谐振反激控制器和NEX81812自适应同步整流控制器，以及650V GaN HEMT、100V MOSFET和30V MOSFET。

06结语

USB连接器不再仅仅是一个用于为连接设备充电或供电、并建立数据链路的“略带智能”的端口。如今，该连接器承担着动态、智能的系统级角色，其中控制器所做的工作远不止于提供基本的协议设置以及防范电源、线路或操作不当等问题。Nexperia NEX52041等集成电路是实现AC/DC电源级与连接器之间高级决策层的关键元件。
