微电网通信技术架构：有线与无线融合的通信方案设计

在新型电力系统向“去中心化、分布式、智能化”转型的进程中，微电网作为分布式新能源消纳、电网柔性互动的核心载体，其稳定运行高度依赖高效、可靠、灵活的通信技术架构。通信系统作为微电网的“神经中枢”，承担着分布式电源、储能设备、负荷、控制终端等各类节点的信息传输、指令交互任务，直接决定控制策略的落地效率、系统运行的稳定性与调度决策的精准性。单一的有线通信或无线通信方案，难以适配微电网“拓扑灵活、节点分散、场景多元、动静结合”的运行特性，因此，构建有线与无线融合的通信技术架构，实现两种通信方式的优势互补、协同联动，成为微电网通信方案设计的核心方向，也是支撑微电网高质量发展的关键支撑。

微电网通信技术架构的设计，核心需求是满足“可靠性、实时性、灵活性、扩展性”四大核心目标——既要保障控制指令、运行数据的高速无延迟传输，支撑精准调控；又要适配不同场景下的节点部署需求，兼顾固定节点与移动节点的通信需求；还要具备良好的扩展性，满足微电网后续扩容、升级的需求；同时需控制建设与运维成本，实现性价比最大化。有线通信的稳定性、抗干扰性优势，与无线通信的灵活性、便捷性特点形成天然互补，二者融合设计，可突破单一通信方式的局限，构建覆盖全场景、全节点的高效通信体系，为微电网的协同控制、智能调度提供坚实保障。

一、微电网通信核心需求与单一通信方案的局限性

微电网的通信需求具有鲜明的行业特性，不同于普通工业通信，其涵盖“控制类、监测类、运维类”三类核心数据传输需求：控制类数据（如调控指令、功率调节信号）要求毫秒级实时响应，容错率极低；监测类数据（如电压、频率、出力数据）要求连续稳定传输，确保数据完整性；运维类数据（如设备状态、故障告警）要求灵活传输，适配分散节点的运维需求。此外，微电网场景多元，既有集中式的光伏电站、储能电站，也有分散式的户用光伏、分布式负荷，既有固定部署的设备，也有临时接入的运维终端，对通信架构的灵活性、适配性提出了更高要求。

单一通信方案难以满足上述多元需求，其局限性日益凸显：一方面，有线通信（如光纤、以太网、RS485）具备传输速率高、抗干扰能力强、数据可靠性高的优势，适合固定节点（如储能电站、控制中心、集中式光伏阵列）的高速通信，但存在建设成本高、施工周期长、拓扑调整不便的弊端，难以适配分散式节点、偏远地区节点的部署需求，且后期扩容、维护的成本较高；另一方面，无线通信（如5G、LoRa、WiFi、NB-IoT）具备部署便捷、成本低廉、拓扑灵活的优势，适合分散节点、移动节点、偏远节点的通信需求，可快速实现节点接入，但存在抗干扰能力较弱、传输速率差异大、部分场景覆盖不足的问题，难以满足控制类数据的毫秒级实时传输需求。

因此，单一的有线或无线通信方案，无法兼顾微电网的多元通信需求，构建有线与无线融合的通信架构，实现“优势互补、按需适配、协同联动”，成为微电网通信方案设计的必然选择。

二、微电网有线与无线融合通信架构的整体设计思路

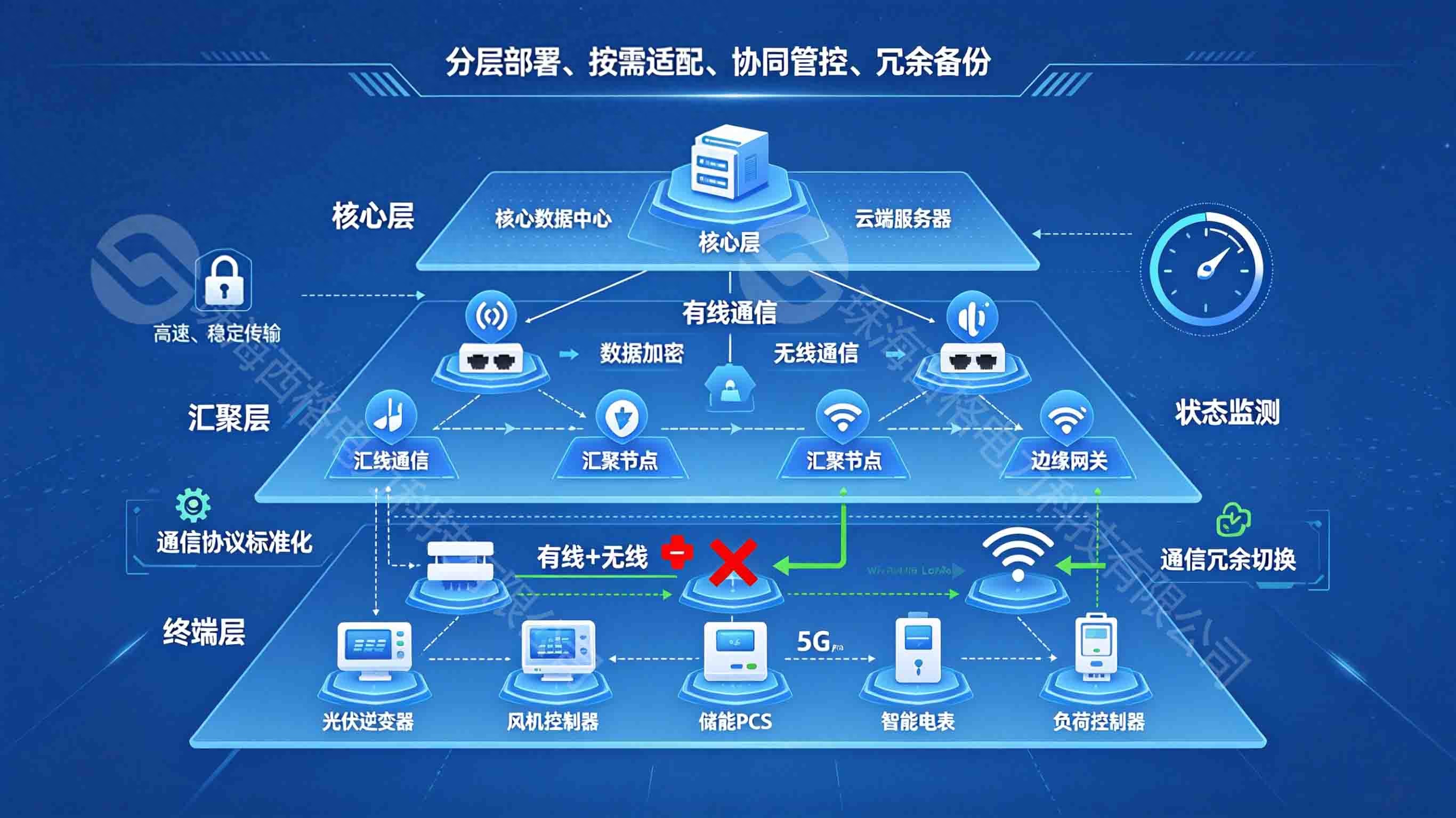

微电网有线与无线融合通信架构的设计，遵循“分层部署、按需适配、协同管控、冗余备份”的核心思路，基于微电网的节点分布、数据类型、传输需求，将有线通信与无线通信进行合理分工、有机融合，构建“核心层—汇聚层—终端层”三级通信架构，确保各类数据高效、可靠传输，同时兼顾灵活性与扩展性。

整体架构以“有线通信为核心骨干，无线通信为补充延伸”，核心层与汇聚层之间采用有线通信，保障核心数据的高速、稳定传输；汇聚层与终端层之间，根据终端节点的分布、类型、传输需求，灵活选择有线或无线通信方式，实现全节点覆盖；同时设置通信冗余机制，当某一种通信方式出现故障时，自动切换至另一种通信方式，确保通信系统不中断，提升系统可靠性。此外，架构还融入通信协议标准化、数据加密、状态监测等功能，保障通信安全与数据完整性，支撑微电网的智能调度与高效运维。

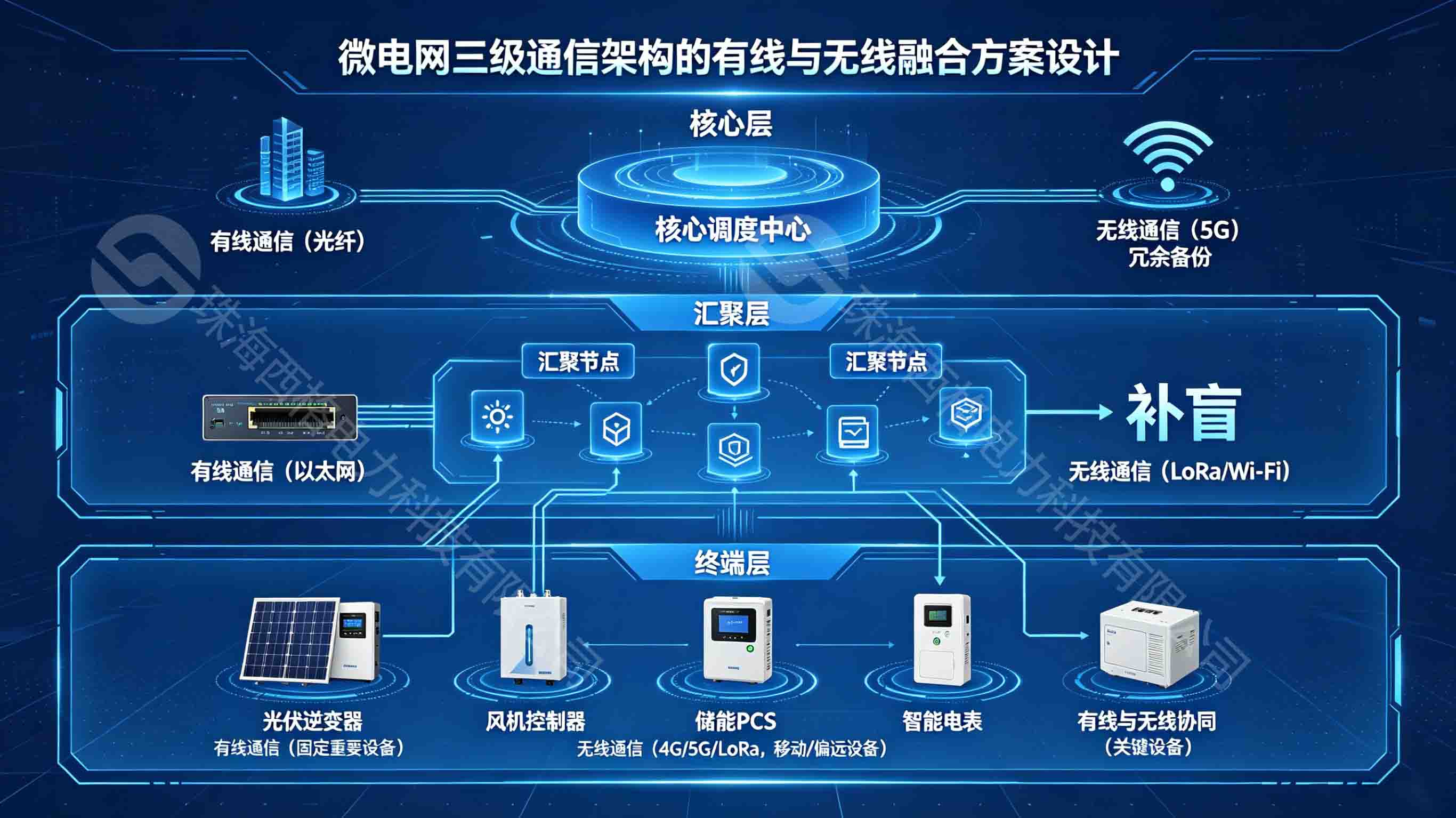

三、各层级有线与无线融合通信方案设计

西格电力微电网系统:1.3.7-5.0.0.4-6.2.0.0，结合微电网三级通信架构的分层特点，针对不同层级的通信需求，精准设计有线与无线融合方案，实现“按需部署、高效协同”，确保每一类数据都能匹配最优的通信方式，兼顾实时性、可靠性与灵活性。

（一）核心层：有线为主，无线冗余，保障核心调度通信

核心层是微电网通信架构的“大脑”，主要包括微电网控制中心、能量管理系统（EMS）、调度终端等核心设备，承担着全系统数据汇总、调度指令下发、全局协同控制的核心任务，其通信需求以“高速、稳定、可靠”为核心，对实时性要求极高（控制指令响应时间≤100ms）。

核心层通信方案以有线通信为主，优先采用光纤通信作为核心骨干链路，光纤通信具备传输速率高（可达1000Mbps以上）、抗电磁干扰能力强、传输距离远、误码率低的优势，可实现控制中心与各汇聚节点之间的高速数据交互，保障调度指令、全局运行数据的无延迟传输。同时，为避免光纤链路故障导致核心通信中断，增设5G无线通信作为冗余备份链路——当光纤链路出现故障时，自动切换至5G链路，确保核心数据传输不中断，提升核心层通信的可靠性。

此外，核心层内部设备之间（如控制中心服务器、EMS系统、调度终端）采用工业以太网进行有线连接，实现内部数据的高速交互，确保调度决策的快速落地；同时部署通信状态监测模块，实时监测光纤与5G链路的运行状态，一旦发现异常，立即发出告警并自动切换冗余链路，保障核心层通信的连续性。

（二）汇聚层：有线汇聚，无线补盲，实现数据中转协同

汇聚层是微电网通信架构的“中转站”，主要包括区域汇聚节点、通信网关等设备，承担着终端层数据的汇总、转发，以及核心层指令的下发任务，其通信需求兼顾“稳定性与灵活性”，既要实现与核心层的高速通信，也要实现与终端层各类节点的灵活对接。

汇聚层通信方案采用“有线汇聚+无线补盲”的融合模式 ：对于集中部署的终端节点（如集中式光伏电站、储能集群、大型工商业负荷），采用工业以太网或光纤通信与汇聚节点连接，实现数据的高速汇聚与指令的快速下发，保障这类节点的实时监测与精准调控；对于分散部署、距离汇聚节点较远、布线困难的终端节点（如户用光伏、分散式风电、乡村分散负荷），采用LoRa或NB-IoT无线通信方式接入汇聚节点，LoRa具备传输距离远（可达几公里）、功耗低、抗干扰能力较强的优势，适合低速率、远距离的分散节点通信，NB-IoT则适合海量低功耗终端节点的接入，可实现设备状态、监测数据的低成本传输。

汇聚节点内部部署协议转换模块，实现有线通信协议（如TCP/IP、Modbus TCP）与无线通信协议（如LoRaWAN、NB-IoT）的兼容转换，确保不同通信方式的节点数据能够统一汇总、转发，实现核心层与终端层的协同通信。同时，汇聚层设置本地缓存功能，当核心层通信暂时中断时，可临时缓存终端节点数据，待通信恢复后同步至核心层，避免数据丢失。

（三）终端层：按需选型，有线无线协同，实现全节点覆盖

终端层是微电网通信架构的“末梢”，涵盖各类分布式电源（光伏、风电）、储能设备、负荷终端、运维终端等，节点数量多、分布分散、类型多样，通信需求差异较大——部分终端（如储能逆变器、光伏汇流箱）需要高速传输控制与监测数据，部分终端（如户用光伏计量装置）仅需低速传输监测数据，部分终端（如运维巡检终端）需要移动通信。

终端层通信方案遵循“按需选型、协同适配”的原则，根据终端节点的类型、传输需求、部署场景，灵活选择有线或无线通信方式：

1. 固定高速终端节点 ：如储能逆变器、集中式光伏汇流箱、大型负荷控制终端等，采用RS485或工业以太网有线连接，直接接入汇聚节点，保障控制指令与监测数据的高速、实时传输，满足精准调控需求；

2. 分散低速终端节点 ：如户用光伏计量装置、小型分散负荷监测终端等，采用LoRa或NB-IoT无线通信接入汇聚节点，无需布线，降低建设成本，实现海量节点的低成本覆盖；

3. 移动终端节点 ：如运维巡检终端、临时接入的测试设备等，采用WiFi或5G无线通信方式，实现移动接入，方便运维人员现场操作、数据采集与故障排查；

4. 偏远恶劣环境终端节点 ：如山区分散式风电、海岛光伏节点，采用LoRa无线通信结合卫星通信作为补充，解决偏远地区无线信号覆盖不足的问题，确保节点数据正常传输。

此外，终端层所有节点均部署数据加密模块，对传输数据进行加密处理，防止数据泄露、篡改，保障通信安全；同时终端节点具备通信状态自检测功能，一旦出现通信异常，立即向汇聚节点发送告警信息，便于运维人员及时排查处理。

四、融合通信方案的关键技术与保障措施

有线与无线融合通信方案的高效落地，离不开关键技术的支撑与完善的保障措施，重点解决“协议兼容、协同控制、通信安全、可靠性提升”四大核心问题，确保融合架构稳定运行。

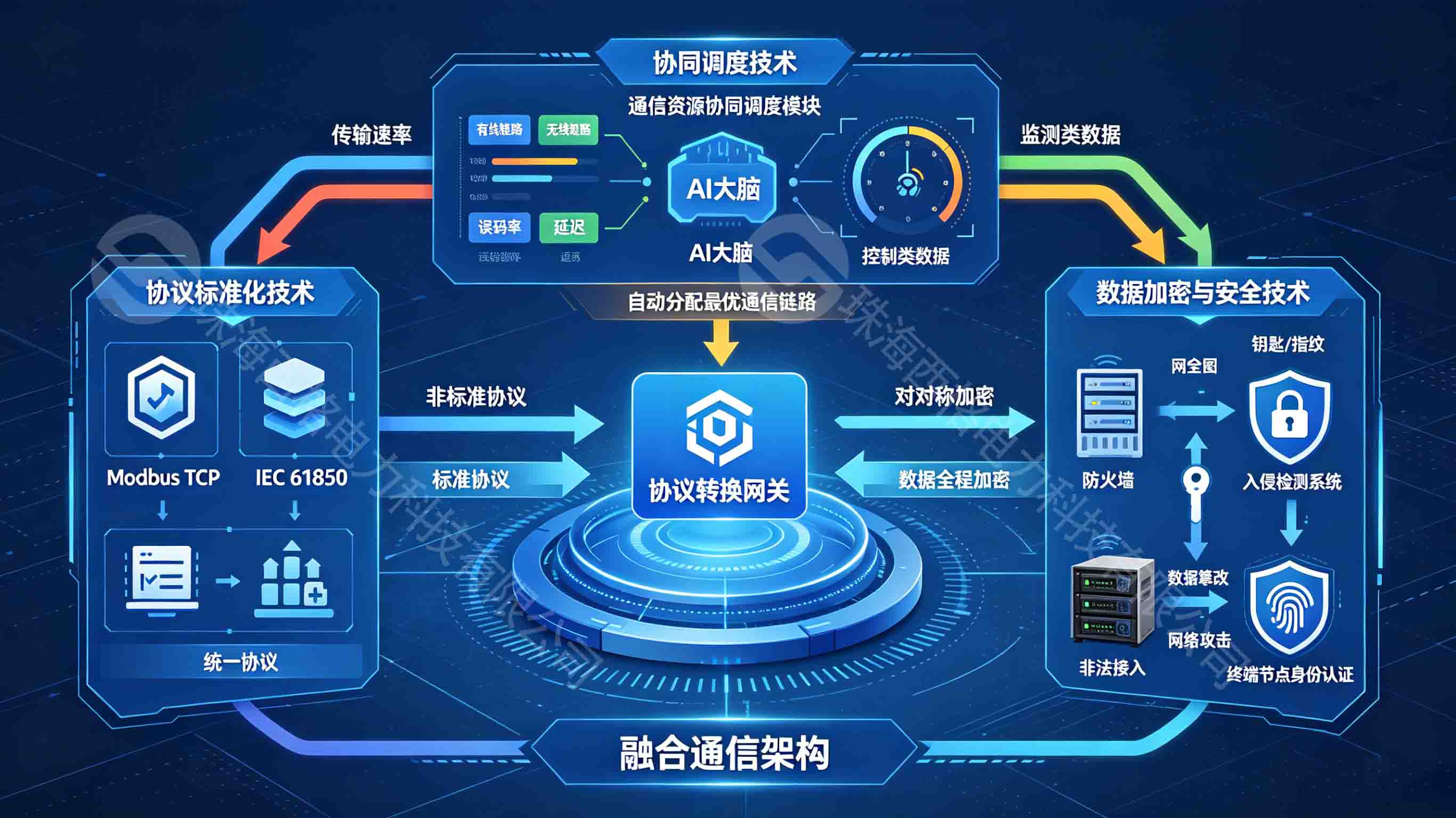

一）关键支撑技术

1. 协议标准化技术 ：统一有线与无线通信协议，采用Modbus TCP、IEC 61850等工业标准协议，实现不同通信方式、不同终端节点的数据互通，避免协议不兼容导致的通信障碍；同时部署协议转换网关，实现非标准协议与标准协议的转换，提升架构的兼容性。

2. 协同调度技术 ：构建通信资源协同调度模块，实时监测有线与无线链路的运行状态（传输速率、误码率、延迟），根据数据类型与传输需求，自动分配最优通信链路——控制类数据优先分配有线链路，确保实时性；监测类、运维类数据可灵活分配有线或无线链路，实现通信资源的高效利用。

3. 数据加密与安全技术 ：采用对称加密与非对称加密相结合的方式，对传输数据进行全程加密；部署防火墙、入侵检测系统，防范非法接入、数据篡改、网络攻击等安全风险；建立终端节点身份认证机制，仅授权节点可接入通信系统，保障通信安全。

（二）可靠性保障措施

1. 冗余备份机制 ：核心层与汇聚层之间、汇聚层与关键终端节点之间，均设置有线与无线双重链路冗余，当某一链路故障时，自动切换至备用链路，确保通信不中断；同时定期对通信设备、链路进行巡检，及时排查故障隐患。

2. 抗干扰措施 ：有线通信采用屏蔽线缆、光纤等抗干扰介质，避免电磁干扰；无线通信优化信道选择，采用跳频技术、扩频技术，降低外界干扰对通信质量的影响；在工业干扰严重的场景（如工厂园区微电网），增设信号放大器，提升无线通信稳定性。

3. 运维管理机制 ：建立完善的通信运维管理体系，实时监测通信系统的运行状态，建立故障告警、排查、处理流程；定期对通信设备进行校准、升级，确保设备正常运行；建立通信数据备份机制，防止数据丢失，保障系统可追溯。

五、融合通信方案的实践应用与优势体现

有线与无线融合的通信方案，已在各类微电网场景中实现广泛应用，无论是海岛离网微电网、乡村分布式微电网，还是工商业园区微电网，均展现出显著的优势，切实解决了单一通信方案的局限性，支撑微电网的稳定、高效运行。

• 以海南三沙永兴岛远海微电网项目为例

该项目场景特殊，岛屿面积小、节点分散，部分区域布线困难，且面临海洋环境的强电磁干扰，单一通信方案难以满足需求。项目采用有线与无线融合的通信架构：核心层与汇聚层采用光纤通信作为骨干链路，保障控制指令的高速传输；汇聚层与岛屿分散的光伏、风电、储能节点，采用LoRa无线通信接入，避免海上布线的难题；同时增设5G无线链路作为冗余备份，应对光纤链路可能出现的故障。该方案实现了全岛微电网节点的全覆盖，通信可靠性提升至99.9%以上，控制指令响应时间≤50ms，有效支撑了远海微电网的稳定运行，破解了远海地区微电网通信难题。

• 广州从化乡村微电网集群项目

该项目涵盖13个子微网，节点分布分散，既有集中式光伏电站，也有户用光伏、乡村分散负荷，通信需求复杂。项目采用“光纤+LoRa+NB-IoT”的融合通信方案：核心层与各子微网汇聚节点采用光纤通信，实现全局调度；集中式光伏、储能节点采用工业以太网接入；户用光伏、分散负荷采用LoRa、NB-IoT无线接入，大幅降低了建设成本，实现了海量节点的全覆盖。该方案不仅保障了微电网的精准调控与高效运维，还为乡村微电网的扩容升级提供了灵活支撑，助力乡村绿电赋能。

相较于单一通信方案，有线与无线融合的通信方案，其优势主要体现在三个方面：一是可靠性更高，双重链路冗余与抗干扰设计，有效避免通信中断，保障微电网稳定运行；二是灵活性更强，可按需适配不同类型、不同分布的终端节点，兼顾固定与移动、集中与分散的通信需求；三是经济性更优，避免了有线通信的过度布线，降低建设与运维成本，同时通过通信资源协同调度，提升资源利用效率。

微电网的智能化、多元化发展，对通信技术架构提出了更高的要求，有线与无线融合的通信方案，通过“优势互补、分层部署、协同管控”，打破了单一通信方式的局限，完美适配微电网的运行特性，为微电网的精准调控、智能调度、高效运维提供了坚实的通信支撑。

随着5G、物联网、人工智能等新技术的不断发展，微电网有线与无线融合通信架构将进一步优化——通过引入边缘计算技术，实现数据本地处理，降低传输延迟；通过AI智能调度，实现通信资源的动态分配，提升通信效率；通过与数字孪生技术结合，实现通信系统的可视化监测与智能运维。未来，融合通信技术将持续迭代升级，不断提升可靠性、实时性与灵活性，为新型电力系统建设、“双碳”目标实现提供更加强有力的通信保障。
