交直流电源滤波器的差异与选型

“交直流通用电源滤波器”这个说法，在日常应用中通常指能同时用于交流（AC）和直流（DC）电路的电源EMI滤波器。它在原理上可以通用，但在实际选型和工程应用中，AC和DC场景存在显著差异，需要特别注意。

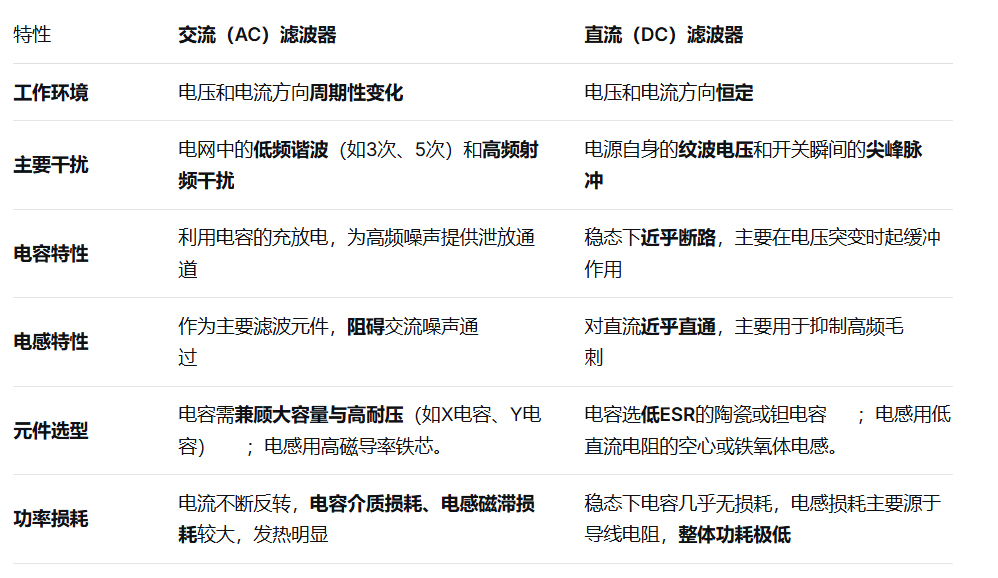

⚠️核心差异：AC滤波器 vs. DC滤波器

虽然基本原理相通，但AC和DC滤波器在设计、元件选型上面临着完全不同的挑战。

⚠️ 关键限制：为何DC滤波器不能用于AC？

这是工程应用中必须遵守的准则：AC滤波器可以用于DC，但DC滤波器绝对不能用于AC。

原因主要有三点：

耐压问题：DC滤波器的电容耐压值可能不足以承受AC的峰值电压。

过热风险：DC滤波器的电容在AC下交流损耗可能过大，导致发热甚至损坏。

漏电超标：DC滤波器可能使用了大容量的共模电容，在AC电路中会产生过大的漏电流，引发安全隐患。

因此，虽然AC滤波器用在DC上会“大材小用”（成本高、体积大），但为了安全，严禁将DC滤波器用于AC电路。

应用场景

交直流滤波器广泛应用于各个领域：

高压直流输电（HVDC）：在换流站中滤除谐波，是MW级的大工程。

电动汽车与充电桩：应对高压（500V-1500V）、大电流（150A-1600A）的严苛环境。

工业与精密设备：工业变频器需要抑制谐波；精密医疗设备则对漏电流有极苛刻的限制。

总的来说，交直流通用电源滤波器是保障电子设备电磁兼容性的核心组件。理解其基于阻抗适配的工作原理、以共模扼流圈为核心的电路结构，并严格遵循“交流滤波器可用于直流，但直流滤波器绝不可用于交流”的选型原则，是正确应用的关键。在实际选型时，应综合考量额定电压/电流、插入损耗和漏电流等指标，并预留充足的性能余量。
