Profinet转4路独立Modbus RTU网关常用工业场景

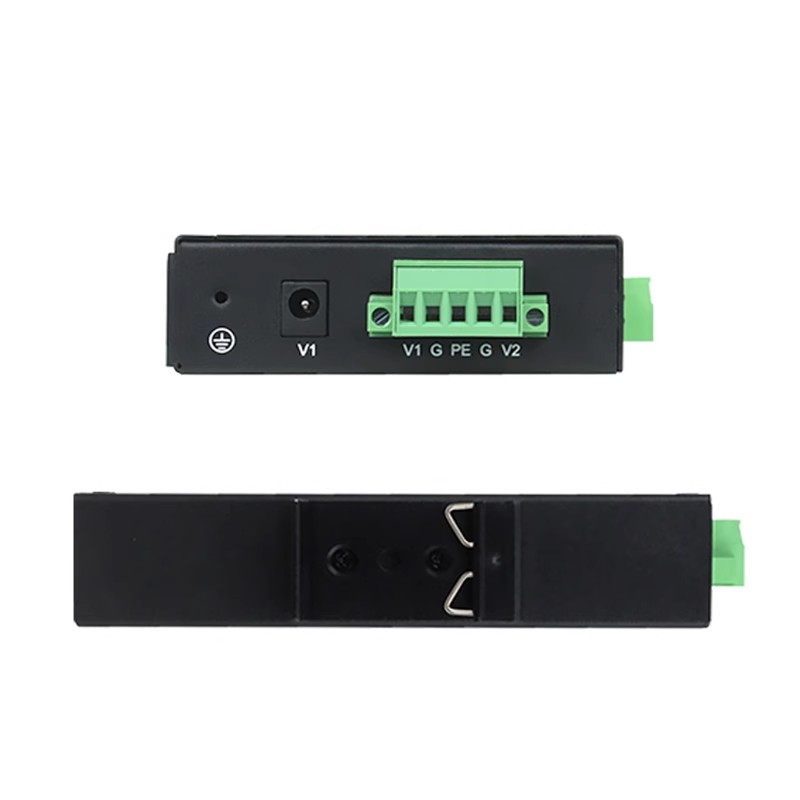

型号：SG-PN-Modbus_4

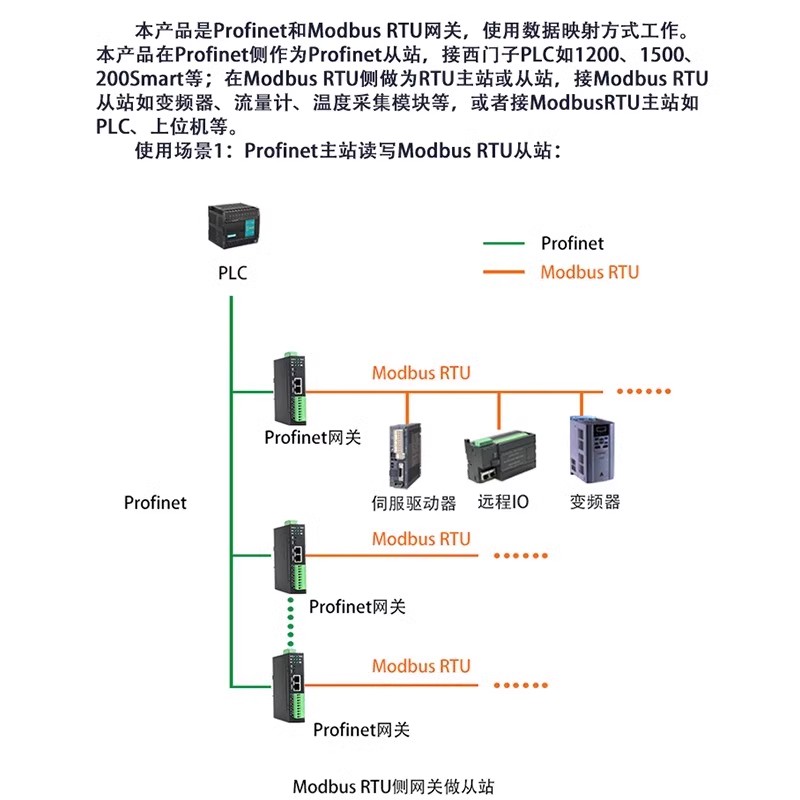

网关核心特性：Profinet 侧为西门子 PLC（1200/1500/200Smart）从站；4 路 RS485 通道独立配置、互不干扰，每路可做主站 / 从站，单通道最多 64 条 Modbus 指令，IO 最大 1440 字节输入 / 输出，适配多类型异构设备组网。
一、流水线多传动设备集中控制（汽车 / 3C / 包装产线，最常用）
场景描述
产线主控制器为西门子 S7-1500/1200（Profinet 主站），现场多台变频器、Modbus 伺服、张力控制器仅支持 Modbus RTU，不同传动设备 485 总线不能混挂（波特率、站号、干扰差异大）。
网关分配方案（4 通道独立隔离）
•M1 通道：输送线变频器（9600 波特，网关做 Modbus 主站，读写转速、电流、故障码）
•M2 通道：模切机 Modbus 伺服驱动器（19200 波特，独立总线，下发位置指令、读取位置反馈）
•M3 通道：温控仪表 / 加热模块（采集温度、设定恒温值）
•M4 通道：打包机张力控制器（独立 485 总线，避免与变频器干扰）
优势
四路物理串口分离，解决多设备同总线干扰问题；PLC 通过 Profinet 统一调度所有传动设备，无需额外多串口模块，布线精简。
二、水务 / 污水处理厂多工艺仪表采集
场景描述
污水厂中控使用西门子 200Smart/1200 PLC（Profinet 网络），格栅、曝气池、沉淀池、出水口分布大量 Modbus 仪表，不同工段仪表距离远、485 总线不宜串联过长。
4 通道分配
1.M1：进水区仪表（COD、pH、氨氮分析仪）
2.M2：曝气池变频器、溶解氧 DO 传感器
3.M3：沉淀池液位计、电磁流量计
4.M4：出水在线监测仪表、电动调节阀
工作模式
网关四路全部设为 Modbus 主站，轮询采集各仪表寄存器；数据映射至 PLC I 区，中控 SCADA 统一显示水质、流量、泵运行状态，支持故障报警（指令异常 bit 监控）。
三、工厂能源能耗监控（配电室 / 空压机站）
场景描述
车间配电室、空压机站大量 Modbus 多功能电力仪表、热能表、空压机控制器，需要 Profinet PLC 集中采集能耗数据做能效统计。
通道分配
•M1：进线柜多功能电表（电压、电流、有功无功、电能）
•M2：空压机 Modbus 控制器（压力、温度、运行时长、故障）
•M3：冷却水流量计、热量表
•M4：车间照明智能回路仪表
特点
四路独立总线，可分开设置轮询周期；网关支持超大 IO 映射，批量存储多台电表累计电能数据，用于 MES 能耗上传。
四、化工 / 油库罐区阀门与液位监测
场景描述
储油 / 化工罐区使用西门子 Profinet PLC 集中管控，现场电动调节阀、雷达液位计、压力变送器均为 Modbus RTU；罐区电磁干扰强，分 4 组独立 485 总线降低干扰。
4 通道分工
1.M1：1#~4# 储罐液位、压力变送器（网关主站读测量值）
2.M2：5#~8# 储罐进出料电动阀门（下发开关指令、反馈阀位）
3.M3：循环泵变频器组
4.M4：可燃气体检测仪表
价值
四路隔离布线，长距离 485 互不串扰；PLC 远程控制阀门开关，实时监测罐区安全参数。
五、新旧系统跨协议数据交互（Modbus 主站 ↔ Profinet PLC）
场景模式：通道做主站 + 通道做从站混合使用（手册标准双模式场景）
上层：西门子 1200 Profinet PLC；下层两套独立系统：
1.M1/M2 通道：Modbus 主站，采集现场仪表、变频器（PLC 下发控制、读取设备数据）
2.M3 通道：Modbus 从站，对接老旧第三方 Modbus RTU 上位机 / 小型 PLC；老系统可读写网关寄存器，间接和西门子 PLC 交换数据
3.M4 通道：备用扩展，后期新增传感器直接接入
典型改造价值
老旧产线不用替换原有 Modbus 控制系统，仅增加一台四路网关，实现新旧两套控制系统数据互通，大幅改造成本。
六、楼宇 / 暖通中央空调集群控制
场景描述
厂房中央空调、冷水机组、冷却塔风机、新风控制柜均为 Modbus RTU，楼宇自控主 PLC 为西门子 Profinet 机型。
四路分配
•M1：冷水机组控制器（设定水温、读取机组运行状态）
•M2：冷却塔风机变频器组
•M3：新风柜温湿度采集模块、电动风阀
•M4：水泵变频系统
网关四路独立轮询，PLC 统一调节冷热负荷，实现楼宇节能联动控制。
七、非标设备成套配套（试验机、注塑、挤出设备）
场景
设备整机控制器采用西门子 1200 Profinet PLC，整机集成多类 Modbus 外设：压力传感器、比例阀、温控模块、计量流量计。
4 路分开布线，避免比例阀高频脉冲干扰温测仪表；网关数据映射后 PLC 直接读写所有外设参数，整机程序统一开发。
八、混合模式典型组合（一网关同时实现读设备 + 对接第三方上位）
•M1、M2：Modbus 主站，采集变频器、仪表（Profinet PLC 下发控制）
•M3：Modbus 从站，本地触摸屏 / Modbus Poll 上位机读取 PLC 生产数据
•M4：Modbus 从站，对接车间另一套 Modbus 小型 PLC 做数据交互
单台网关同时完成Profinet 下发控制+第三方上位机数据互通，替代 2 台单路网关，节省柜内安装空间。
四路网关相比单 / 双路网关核心优势
1.4 路 RS485 物理独立，不同波特率、不同设备总线完全隔离，解决长距离、变频器强干扰问题；
2.单网关最多挂载 4×64 条 Modbus 指令，一台设备覆盖多工段，减少柜体安装数量；
3.每通道可自由切换主 / 从模式，适配 “PLC 控仪表”“老系统互通” 混合场景；
4.Profinet 双网口带交换机，支持链式组网，车间布线更灵活。
