薄膜压力传感器的常见应用场景与应用价值——从握力、足底到座椅的压力分布测试

最近在做一套多通道压力采集方案，从手部握力到足底压力分布测了一圈，积累了一些实测数据。薄膜压力传感器这东西，原理上就是一层"电子皮肤"，把力学信号转成电信号，让设备有了触觉。但在智能时代，光有感知还不够，关键是怎么把数据用好。这篇文章把我们在几个典型场景下的经验整理出来，希望能给有类似需求的工程师朋友一些参考，也欢迎大家交流指正。

一、产品简介

我们采用了一套9通道薄膜压力采集系统CMCU-05B，可同时采集9片薄膜压力传感器或1片9区传感器(型号RF-PUL9Z-V1)，将压力分布以数值形式直观呈现在2.0寸TFT彩屏上。该设备支持g、kg、N三种压力单位切换，采集频率最高可达1kHz，内置450mAh电池，可脱机使用，也能通过USB或TTL串口连接单片机设备或电脑进行数据记录与分析。适配人体力学、康复工程、智能穿戴等多领域压力分布测试需求。

关键参数：

二、应用场景实测

场景一：手部发力分布测试（握力球测试）

将6片薄膜压力传感器分别贴于握力球上对应拇指、食指、中指、无名指、小指及大鱼际肌的位置（本实验配置了6通道，剩余3通道可按需扩展至其他测点），被测者握球时，屏幕同步显示各通道实时压力值，连接电脑后可通过上位机软件查看压力曲线，可用于对比不同握姿或康复训练前后的发力变化。

同样的测量原理可以延伸至更多应用场景：

传感器安装于棒球棍或羽毛球拍、曲棍球棍等运动工具上，分析运动员握杆、挥拍等动作的握力细节。

传感器安装于手套上，智能设备能将抽象的“手感”量化，提供实时、客观的反馈。

传感器安装于VR体感设备上，比如捕捉手部发力细节并映射到虚拟世界，实现更自然的交互，如在VR中通过握力大小捏碎不同硬度的物体。

握力的分析数据可为智能假肢提供更精准的控制信号。

监测工人操作工具时的握力，可用于评估肌肉疲劳。

在协作机器人场景中，握力传感器可实时感知人的意图，实现更安全、自然的互动。

在航空航天领域，可穿戴的握力分析手套用于量化宇航员在舱外活动等极端环境下的手部生物力学。

场景二：足底压力分布测试

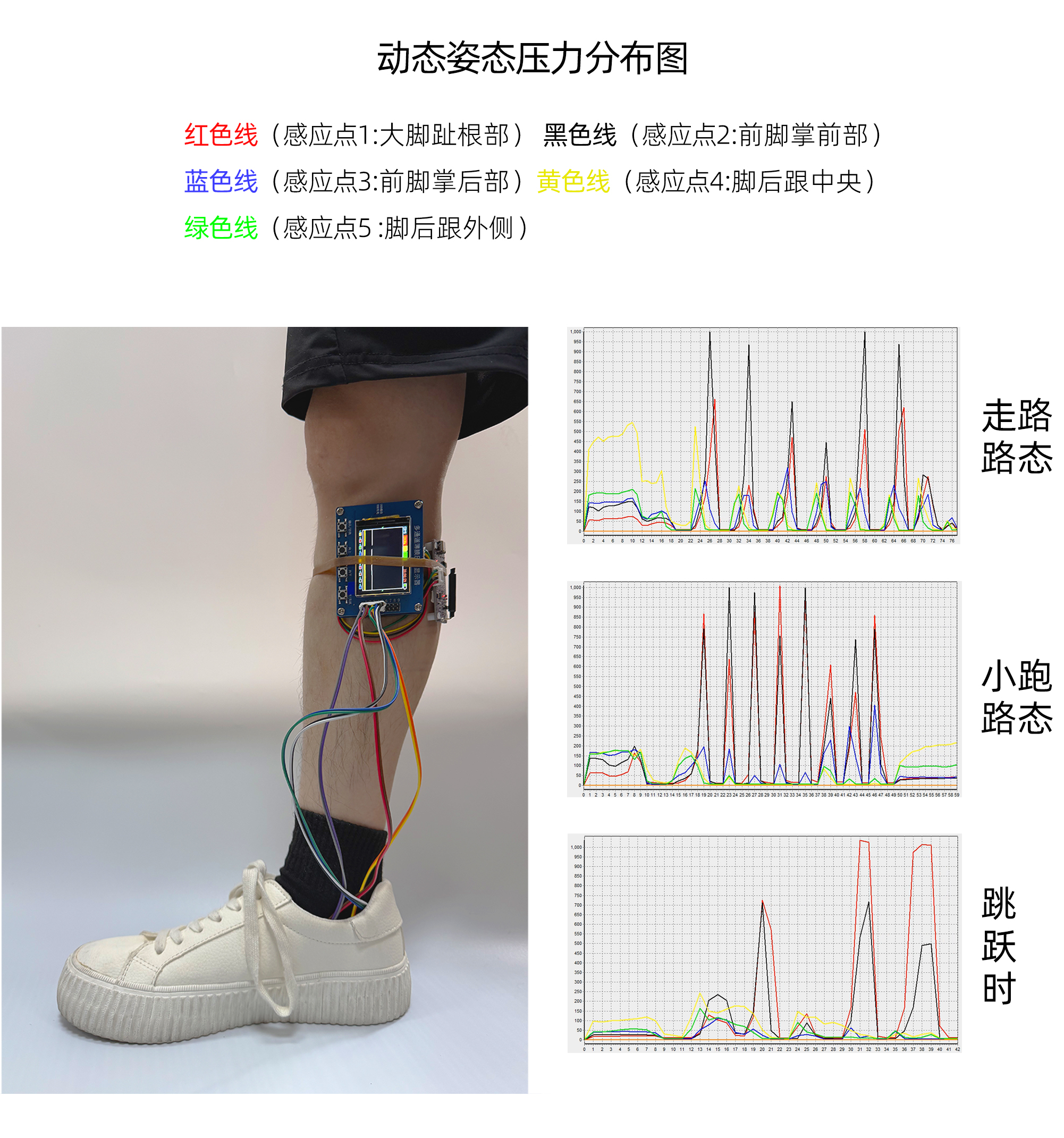

以单脚测试为例，将5片传感器分别布置于鞋垫的大脚趾根部、前脚掌前部、前脚掌后部、脚后跟中央及脚后跟外侧，连接CMCU-05B开展测试。（剩余4通道可用于对侧脚或扩展其他测点）

设备可采集站立、行走、小跑等状态下的足底压力数据，曲线图反映不同步态下的压力波形规律，可为步态异常初筛和鞋具设计验证提供有价值的压力分布参考数据。

足底压力分布分析与握力分析类似，也是一扇洞察身体的“窗口”。它早已超越了“测脚”的范畴，发展为一个多维度的评估工具，尤其在糖尿病足管理、运动表现优化和鞋具设计等领域展现出不可替代的价值。

传感器安装于鞋垫、鞋子内部，测量足底压力分布可以应用于这些场景：

通过分析足底压力分布，可以识别出高压区域，预测足溃疡风险。

通过分析跑步、跳跃等运动中的足底压力，可以发现异常受力模式，预测并预防应力性骨折等损伤。

通过分析不同运动模式（如跑步、跳跃）下的足底压力特征，可以为运动员优化技术动作、选择最合适的运动鞋或鞋垫，并监控训练负荷。

为运动鞋、老年健步鞋、糖尿病足专用鞋等提供精准的生物力学数据，指导鞋底结构、材料的选择和优化。

为矫形鞋垫和矫形器的设计提供关键数据，确保其能有效分散压力、矫正步态。

通过分析“足-鞋”之间的压力分布，可以帮助设计师优化鞋履的合脚性和舒适度。

用于开发智能鞋垫、智能袜，可实现日常活动下的长期、无感监测。

在外骨骼机器人和智能假肢的控制中，足底压力信号可作为重要的控制指令或反馈信息。

每个人的步态是独特的，足底压力分布模式可用于生物特征识别，应用于特定场景下的身份验证。

场景三：智能座椅压力分布测试

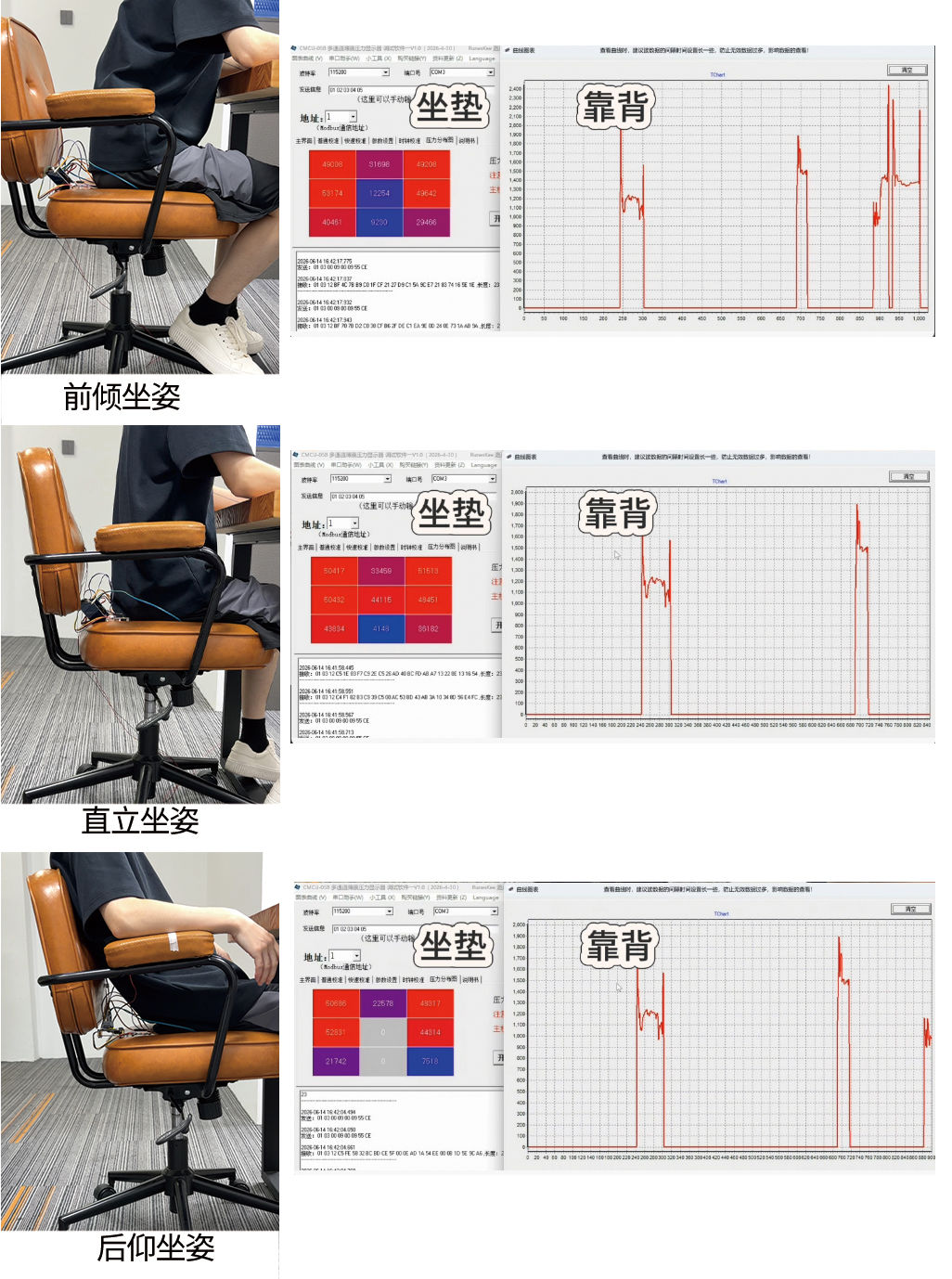

将CMCU-05B与薄膜压力传感器配合使用，可在坐垫关键区域（以双侧坐骨结节为中心区域、周围对称布置）布置多个测点（还可布设在靠背、扶手处），受试者落座后直接读取各通道数值，快速判断压力集中区域。该方案具有部署灵活、成本可控的优势，适合智能家居、汽车座椅、办公健康等产品的原型验证。

传感器安装于座椅，测量座椅压力分布，可以应用于这些领域：

通过实时监测，可以识别臀部、背部等易受压区域的风险点，通过调整轮椅靠背和腿托角度来主动管理压力，并评估和选择最适合患者的减压坐垫。

为脊髓损伤等患者提供客观的坐姿生物力学数据，用于评估轮椅坐姿调整对缓解腰部疲劳的效果，并指导临床选择能改善脊柱排列和缓解背痛的特殊坐垫。

集成传感器的智能座椅可监测居家患者的坐姿和体重分布，并在检测到异常（如久坐或重心异常）时发出预警。

通过分析压力分布图，可以评估汽车、办公、航空等座椅的静态和动态舒适性。

这些数据可以指导工程师调整填充材料、形状和支撑结构，以实现压力均匀分布，并设计出硬度可变的组合式座椅来适应体压分布。

座椅可以识别乘客的体型，判断当前坐姿，并主动、自动地调整座椅的支撑结构，甚至能检测生命体征如呼吸和疲劳状态。

通过分析重心和姿态，可实现更自然的交互，如在游戏中根据坐姿控制角色。

通过监测驾驶员的身体姿态和重心变化，可判断其是否处于疲劳或分心状态，并及时发出警示。

为电竞椅设计提供数据支持，提升玩家长时间游戏的舒适度。

智能桌椅可监测学生坐姿，帮助培养良好习惯；办公场景中可识别疲劳状态，提醒员工适时活动。

为儿童、老年人等开发具备坐姿监测和提醒功能的智能座椅。

三、使用方式

方式一：脱机使用：

开机即用，屏幕直接显示9个通道实时压力值，支持 g/kg/N 三种单位切换。

方式二：连电脑软件：

1. 电脑打开厂家提供的采集软件。

2. 选择对应的 COM 端口，点击"连接"。

3. 软件主界面是压力值采集，左上角可以打开曲线图。

4. 软件带有“数据保存”功能，可以将软件采集过程的数据存为表格文件，方便后续分析、处理。

5. 软件支持修改配置参数、压力阈值、波特率、修改采集频率、启用通道数量等多个功能。

采集器还可搭配无线透传板实现远程数据回传，可应用于不便布线的工业现场（如工厂现场、户外测试等）。

方式三：通过TTL串口连接PLC、触摸屏、单片机等工控设备

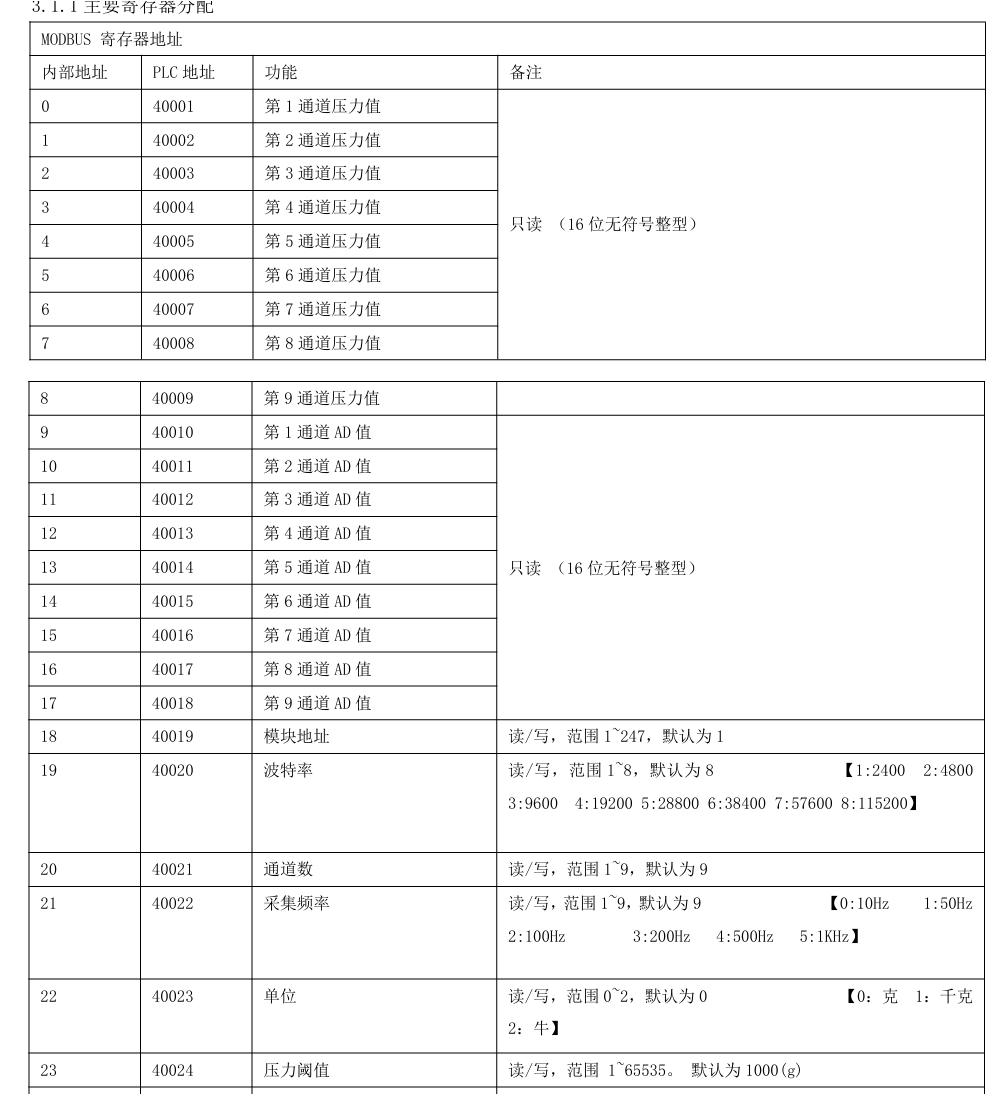

CMCU-05B提供了开放的TTL接口，采用标准的MODBUS-RTU通信协议，通过对应寄存器地址获取和修改对应数据，开发者只需查阅产品手册中的寄存器地址表，即可快速实现数据读写。

这一方式使CMCU-05B能够快速嵌入各类工控设备中，尤其适合需要将压力检测集成到自有产品中的研发项目——比如在自动化产线上增加压力监测工位，或在医疗康复设备中增加实时力度反馈功能等。

这些数据还可以用于训练具身智能的机器人——物理交互数据，机器人的世界模型可以基于这些数据生成无数种“如果当时换个握力会怎样”的反事实预测。这相当于给世界模型提供了一个校准物理参数的“真实锚点”，大大缩小了虚拟训练与真实部署之间的鸿沟。
