西门子新旧PLC跨代互联：S7-400与1500以太网通讯板式家具产线落地案例

一、行业痛点

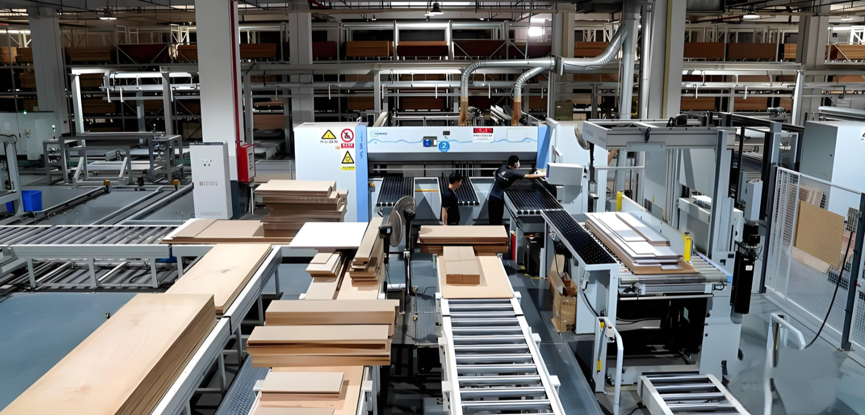

华南某大型板式家具制造基地部署10条全自动定制家具生产线，产线核心控制单元为18套西门子S7-400 PLC。项目建设期采用MPI/DP总线作为核心通讯架构，伴随家具定制化订单规模持续扩张，原有通讯体系短板凸显，成为车间智能化升级的核心阻碍：

硬件原生通讯局限：S7-400 PLC无自带以太网接口，无法直接与新型S7-1500 PLC联动协同，也难以对接工厂专用家具MES系统；

数据数字化断层：开料切割精度、封边压力、钻孔深度等核心工艺参数，以及开料机、封边机、数控钻等设备运行状态无法实时上传、统一分析；

生产管理效率低下：定制订单缺少完整工艺追溯链路，设备故障排查周期长，直接制约家具交付效率与成品品质稳定性。

二、解决方案

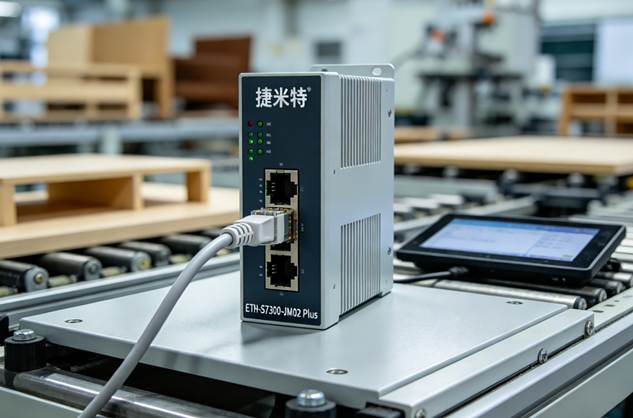

项目选用捷米特ETH-S7300-JM02 Plus专用以太网通讯模块，该产品针对西门子S7-300/S7-400系列PLC开发，整机尺寸 71mm×25mm×96mm，可直插CPU自带9针DP母口，无需额外供电、不占用PLC机架插槽，完美适配家具车间木屑多、震动强、设备排布密集的恶劣工况。针对板式家具产线改造，模块核心优势如下：

1.协议透明转换，打通新旧设备壁垒

将S7-400原生MPI/DP总线信号无损转换为标准TCP/IP以太网协议，老旧PLC可快速接入全以太网工控网络，稳定传输多工序定制化工艺参数，实现新旧设备无缝互通。

2.多路9针母口扩展，支持多终端同步监控

模块自带扩展9针接口，可并联多台威纶通国产触摸屏，支持多主站并行通讯，同步满足开料、封边、钻孔、组装全工序在线监控需求。

3.多工业协议兼容，适配全层级数字化系统

原生支持S7私有通讯、Modbus TCP、OPC UA主流工业协议，可对接车间SCADA、MES等数字化平台，完全匹配家具制造行业工控交互标准。

4.免编程即插即用，大幅降低改造成本

无需改动S7-400原有控制程序，保留原有MPI通讯地址与波特率，切割、封边、钻孔等原有工艺控制逻辑无需二次调试，改造门槛低、停机时间短。

5.高速低延迟传输，适配流水线连续生产

采用10/100M自适应以太网，端到端数据传输延迟低于5ms，满足板式家具多设备联动、高速连续生产的实时数据交互要求。

6.工业级电气防护，适配恶劣车间环境

内置磁耦隔离+TVS浪涌防护电路，通过2kV群脉冲抗干扰测试，数据传输零丢包，可抵御车间木屑粉尘、机械震动、变频器电磁干扰等现场问题。

三、系统架构与设备清单

（一）现场设备层

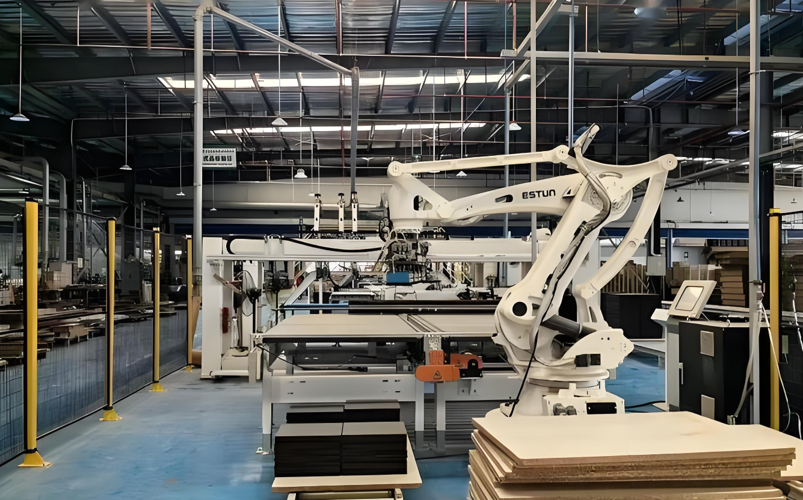

生产产线：10条板式家具全自动产线（开料、封边、钻孔、打磨、组装工序）

核心控制器：18套西门子S7-400 CPU 414-2DP

模拟量采集模块：36块 6ES7431-7QH00-0AB0，采集切割精度、封边压力、钻孔深度、送料速度等工艺数据

通讯转换单元：18台捷米特ETH-S7300-JM02 Plus以太网转换模块

本地人机界面：32台威纶通 MT8102iE 触摸屏，原有通讯组态完整复用，无需更换硬件

（二）集中控制层

协同控制器：6套西门子S7-1500 CPU 1513-1PN，统筹管控开料、封边、钻孔设备定位、压力、精度联动，实现工艺精准协同。

（三）生产信息管理层

上位服务器：3台研华工业服务器

监控组态系统：WinCC7.5 SP2+KepwareV6.9 SCADA平台

生产执行系统：家具行业定制MES（Java+Oracle架构），覆盖工艺追溯、质量管控、设备运维、能耗统计、订单全流程跟踪功能

（四）工业网络层

5台赫思曼RS20-1600M4M4SDAP工业交换机，搭建千兆环网架构，RSTP自愈时间＜50ms，保障车间7×24小时不间断稳定通讯。

四、实施步骤

Step1硬件快速安装，停机损耗极低

单台PLC改造停机仅需3分钟，最大限度减少产线停工与板材损耗：

拔下S7-400 CPU原有9针DP总线插头；

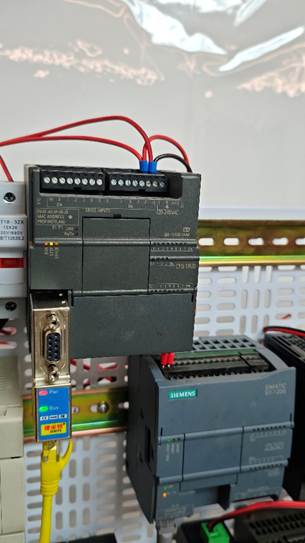

将捷米特ETH-S7300-JM02 Plus模块插接至CPU DP母口；

原总线插头接入模块自带扩展母口，原有威纶通触摸屏同步转接至扩展口，MPI地址维持不变，无通讯地址冲突；

使用CAT5e工业屏蔽网线连接模块RJ45网口，接入车间千兆工业交换机，完成硬件部署。

Step2软件批量配置，原有画面直接复用

使用捷米特配套NetDeviceV2.1.6配置软件，一键扫描车间全部18台通讯模块，统一批量下发参数：

模块IP规划：192.168.45.100~117/24，与S7-1500 PLC统一网段，匹配车间现有网络架构；

S7-1500侧组态：在TIA Portal V18中新建S7单边通讯连接，伙伴地址对应各模块IP，实现新旧PLC数据交互；

威纶通HMI组态：EBpro软件更换驱动为「SIEMENS Ethernet (ISO-on-TCP)」，仅填写模块IP即可通讯，原有变量、工艺画面、设备报警页面无需修改，直接投入使用。

五、经验与展望

本次板式家具车间智能化升级项目充分验证：老旧西门子S7-400 PLC无需整机替换，通过适配型DP/MPI转以太网通讯模块，即可实现低成本、短周期数字化改造。方案既完整保留企业原有PLC、触摸屏硬件投资，又能快速打通新旧PLC、本地HMI、上位SCADA、MES系统的数据链路，为家具制造、木工加工等存量老旧工控产线智能化升级提供标准化、可复制落地方案。
