水泥产线智能监控：S7-400借助以太网模块实现上位机通讯实操方案

一、行业痛点与改造需求

水泥行业生产连续性要求高，西门子S7-400 PLC凭借稳定性强、运算性能优异、抗干扰能力突出的优势，广泛应用于原料粉磨、熟料煅烧、水泥终粉磨等核心工段控制。但原生S7-400仅支持MPI总线通讯，无自带以太网接口，存在明显数字化短板：

无法与上位监控、MES系统建立远程数据交互，仅能依靠本地触摸屏查看设备状态；

全厂区生产数据难以集中汇总，缺少远程运维、在线故障诊断能力；

低速MPI总线传输延迟高，无法满足智能制造实时采集、智能管控升级需求，成为水泥企业数字化转型瓶颈。

针对该痛点，捷米特ETH-S7300-JM01 MPI转以太网专用模块可完成S7-400 MPI接口至以太网的协议转换，快速搭建PLC与上位机高速稳定的工业以太网通讯链路。

二、项目背景

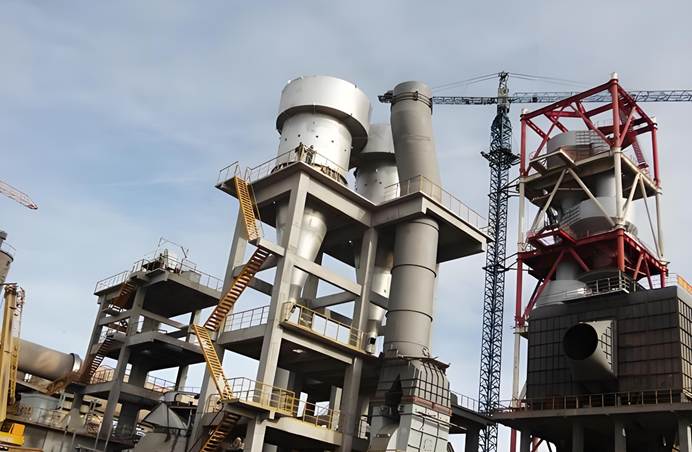

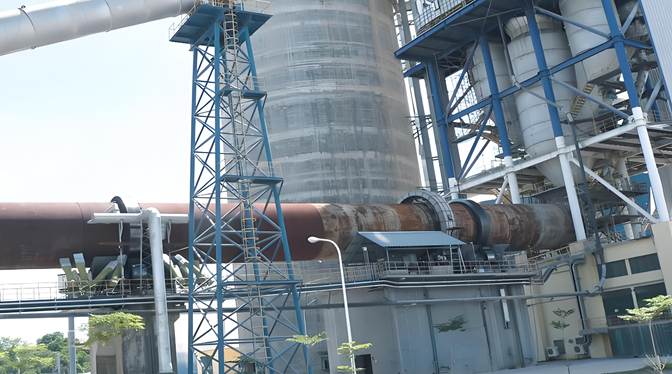

某大型水泥企业拥有两条新型干法水泥生产线，全线核心控制均采用西门子S7-400 PLC。企业启动智能化升级项目，计划搭建全厂统一集中监控平台，实现全工序远程监测、生产数据统一分析、设备故障远程预判。

原有MPI总线架构限制数据远程传输，各产线数据相互独立，无法集中管控，急需对PLC通讯网络进行低成本升级改造。

三、解决方案

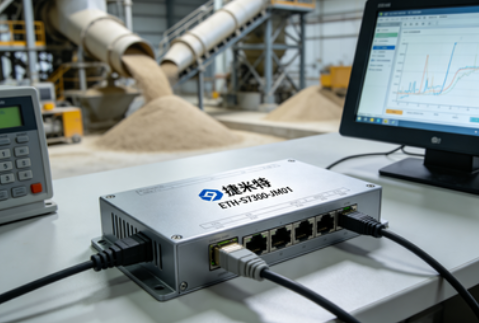

（一）硬件选型：捷米特ETH-S7300-JM01 MPI以太网转换模块

模块专为西门子S7-300/400系列PLC开发，适配S7-400原生MPI接口，核心优势适配水泥高温、粉尘、强电磁干扰工况：

支持100M自适应以太网，高速稳定传输窑温、料位、电机电流等实时生产数据；

独立扩展接口设计，不占用PLC原生编程口，调试与数据采集可同步进行，无需停机；

兼容S7TCP、Modbus TCP主流工业协议，适配STEP7、组态王、力控、WinCC、MES等各类上位软件。

（二）硬件安装流程

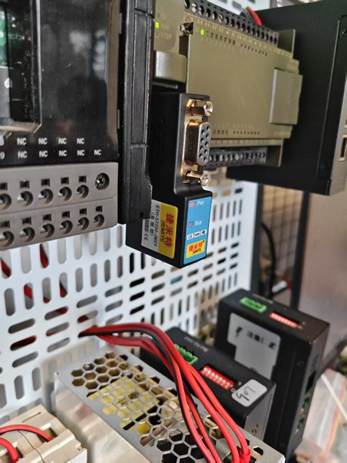

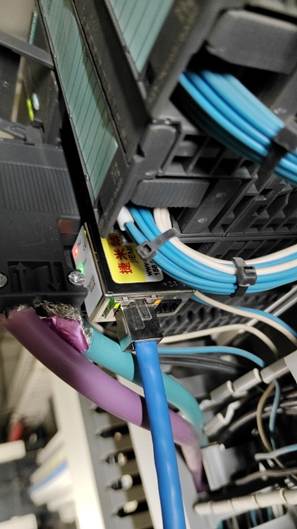

模块直接插接于控制柜内S7-400 CPU MPI接口，无需改动原有PLC硬件接线；使用工业屏蔽网线将模块RJ45网口接入厂区工业交换机，快速接入局域网。全程无需停工、不改动原有控制逻辑，施工便捷。

（三）软件参数配置

模块网络配置：使用捷米特专用配置工具批量设定模块IP、子网掩码、网关，与上位机规划至同一局域网段；

上位机组态配置：安装STEP7软件并完成授权，新建以太网通讯通道，填入模块IP地址建立连接，绑定PLC变量实现数据互通。

四、现场分步实施流程

1. 网络连通性测试

软硬件部署完成后，通过ping命令、软件网络诊断持续测试链路稳定性，实测全程零丢包、毫秒级传输延迟，满足水泥产线实时控制标准。

2. 实时数据采集与远程控制

上位机可实时读取原料仓料位、磨机转速、回转窑温度、风机电流等关键工艺参数，数据可视化展示；同时支持远程下发启停、参数调节指令，指令响应快速精准。

3. 对接企业MES生产管理系统

将两条产线实时数据同步接入企业MES平台，按工序分区搭建可视化监控界面，支持实时状态查看、历史数据追溯、设备异常自动报警，管理人员远程即可掌握全厂生产运行全貌。

五、改造落地成效

通讯传输效率大幅提升

通讯协议由MPI（12Mbps）升级至百兆以太网，数据采集、指令下发延迟显著降低，彻底解决传统总线传输慢、卡顿问题，实现生产数据毫秒级实时交互。

精细化生产管控，降本增效

全工序数据统一汇总分析，支撑工艺优化与产能均衡调配。改造后生产线综合产能提升约8%，单位水泥产品能耗下降5%，原料损耗有效降低。

设备预防性维护，减少停机损失

依托远程实时数据监测，运维人员可提前识别电机、磨机、回转窑异常工况，实现故障提前预警。改造后突发停机维修频次降低60%以上，设备无故障运行时长显著增加，保障产线24小时连续稳定生产。

六、项目总结

捷米特ETH-S7300-JM01 MPI 转以太网模块完美解决S7-400无原生以太网口的行业痛点，低成本完成老旧PLC网络升级，快速打通 PLC与上位监控、MES系统的数据通道。

本次改造落地远程监控、集中数据管理、智能预防性运维三大核心能力，助力企业完成智能制造基础网络搭建，为水泥、建材行业存量老旧西门子PLC数字化升级提供标准化、可复制落地案例。

（其他内容配置过程及其他相关咨询可联系杨工。）
