如何提升 EtherCAT 通讯稳定性｜机器人分析仪四大功能精准定位总线各类隐患



导读

EtherCAT通讯故障大多因PDO抖动、突发错帧等隐性问题导致，普通调试难以定位，常会造成伺服停机。规范布线与拓扑优化只能解决基础隐患，EtherCAT-Analyzer四大检测功能，可一站式完成故障排查与长期运维诊断。



 实测环境

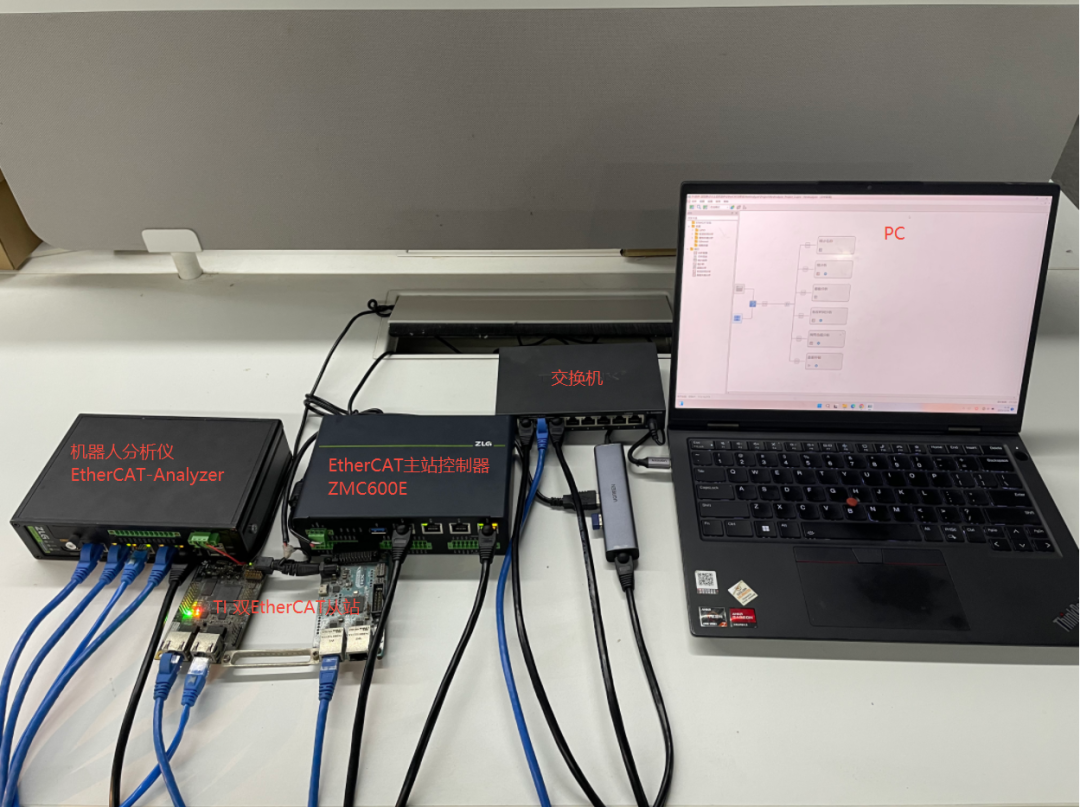

• 拓扑：ZMC600E主站连接TI双从站，模拟具身机器人主从节点状态，使用EtherCAT-Analyzer分析仪分析数据。
• pc：运行ZMC主站软件AWStudio、EtherCAT-Analyzer分析仪软件NetAnalyzer、Wireshark等。
• ZMC600E：主站，控制TI双EtherCAT从站，发布PDO指令等。
• TI从站：模拟具身机器人从站执行单元。
• EtherCAT-Analyzer：监听分析主从站通讯数据。

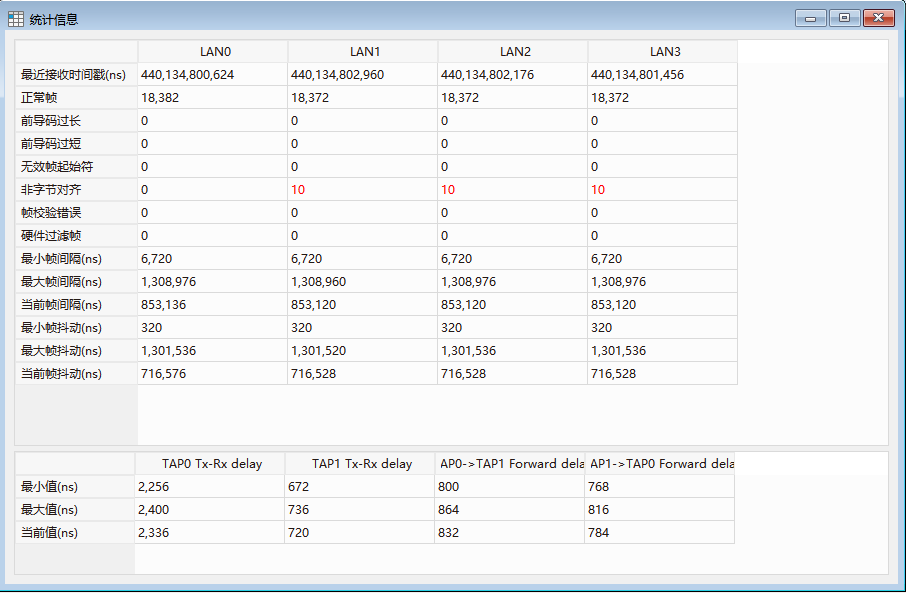

 网络帧统计功能：直观监测总线负载、转发延时、错误帧

1. 现场痛点

设备扩容后总线负载未知，多级串联从站转发延时持续累积，EMI 干扰、接头老化产生大量错误帧。传统手段无法量化负载阈值、逐站延时、错帧占比，整改无数据支撑。

2. 优化思路

实时监控总线负载，避免 PDO 数据过多造成带宽饱和；

统计各从站转发延时，调整拓扑减少多级串联；

分类统计错误帧、非法报文，定位线路干扰、硬件接触不良问题。

3. EtherCAT-Analyzer应用价值

硬件旁路无损抓包，无需改动设备程序，可视化展示实时网络负载、单节点转发延时、各类错误帧计数，快速判断总线健康状态，大幅缩短现场排查时间。



 从站 PDO 执行效率分析：定位数据交互卡顿根源

1. 现场痛点

多轴设备出现响应滞后，主站指令下发、从站反馈采集存在延迟，排查无法区分是主站调度卡顿还是从站 PDO 处理速度不足。

2. 优化思路

检测各从站 PDO 读写处理耗时，筛选执行效率偏低的节点；

拆分单从站超大 PDO 数据包，降低 ESC 芯片处理压力；

优化主站任务调度，匹配从站 PDO 处理能力设置控制周期。

3. EtherCAT-Analyzer应用价值

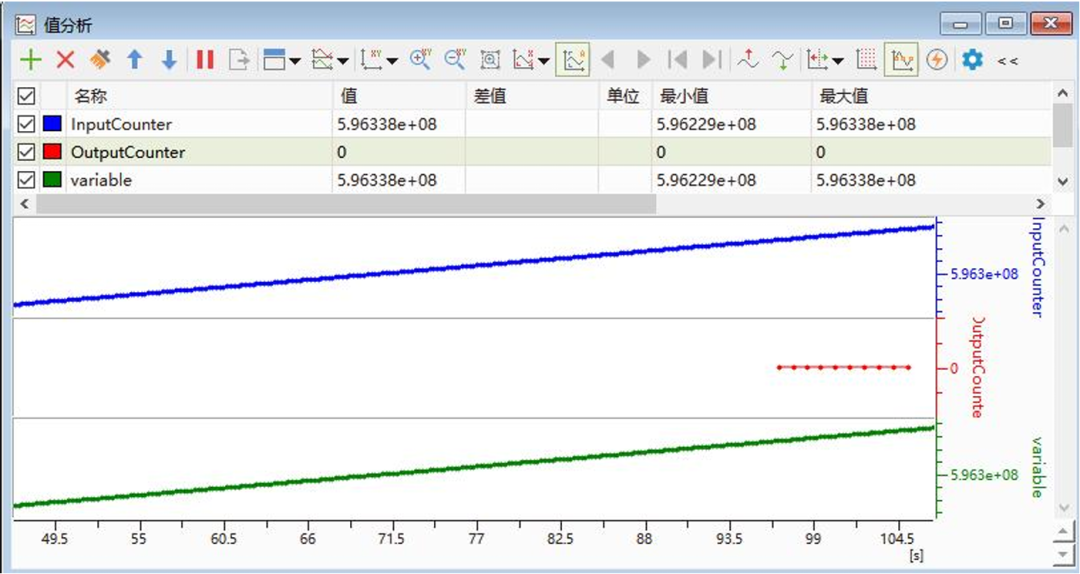

加载ENI网络信息文件，对比从站中PDO变量与Wireshark实时抓取的EtherCAT PDO变量，曲线展示直观对比两者的运行路径判断从站执行效率。

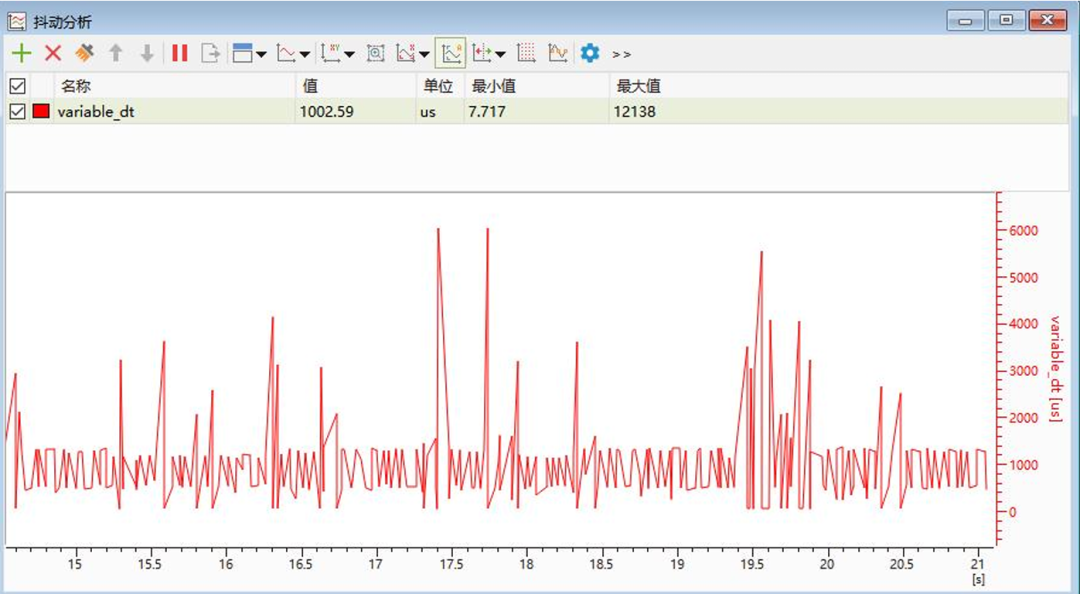

 从站 PDO 帧抖动分析：解决多轴同步、伺服波动难题

1. 现场痛点

多轴同步偏差大、飞剪、电子凸轮工艺运行不稳定，根源是各从站 PDO 收发时序抖动，人工调试难以捕捉纳秒级时序波动。

2. 优化思路

观测单从站 PDO 周期抖动极值，区分链路抖动与硬件同步偏差；

启用 DC 分布式时钟，统一全网时序基准；

调整拓扑结构，高实时伺服设备前置，降低抖动叠加效应。

3. EtherCAT-Analyzer应用价值

纳秒级捕捉每一路从站 PDO 收发时序，生成抖动波形曲线，直观对比不同节点同步稳定性，快速验证 DC 同步、拓扑优化后的改善效果。

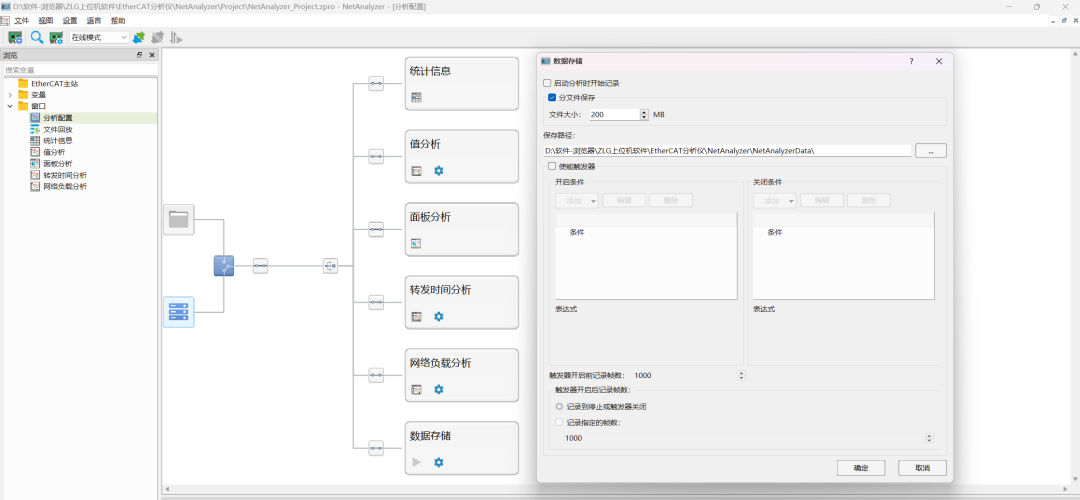

 帧数据存储功能：复盘偶发瞬时隐性故障

1. 现场痛点

瞬时干扰、线缆瞬断造成的间歇性掉线、PDO 异常无法复现，故障发生后无原始报文留存，难以追溯问题根因。

2. 优化思路

长时间持续存储完整总线原始报文，留存故障窗口期全部数据；

设置异常帧自动触发存储，节省存储空间；

离线回放历史报文，复现故障场景完成二次分析。

3. EtherCAT-Analyzer应用价值

支持长时间本地存储全部 EtherCAT 通讯帧，可离线回放、离线解析历史数据，针对偶发无规律故障提供完整报文依据，解决行业故障难复现的排查痛点。

 总结

规范布线、合理拓扑、匹配通讯周期是保障 EtherCAT 稳定运行的基础；而分析仪四大核心功能，可量化各类总线指标，定位常规调试无法发现的隐性隐患。覆盖设备研发调试、出厂检测、现场运维全场景，一站式解决负载超标、延时过高、PDO 卡顿抖动、偶发故障难溯源等各类通讯问题。
