AI算力芯片时代，激光微植球技术在3D堆叠封装中的应用

在半导体江湖里，“摩尔定律”日渐乏力，先进封装却成了延续传奇的黄金赛道。你手上的手机芯片、支撑AI大模型的HBM显存、数据中心里轰鸣的高性能处理器，它们共同的核心秘密，藏在一个个肉眼几乎看不见的“小球”之中——这就是 芯片堆叠植球技术。

这项技术，是让芯片从“平铺”走向“叠楼”的魔法，它直接改写了电子产品的性能、尺寸与功耗格局。

一、什么是芯片堆叠植球？

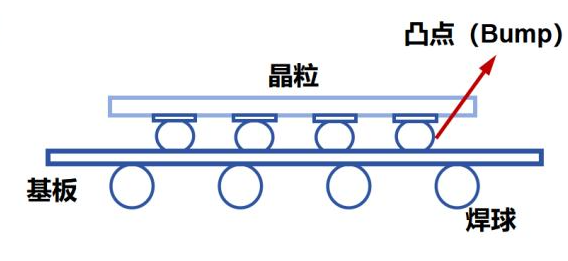

简单来说，芯片堆叠植球，就是在裸片或晶圆的焊盘上，制备出微米级的锡球或微凸点，通过这些小球，实现多层芯片的垂直堆叠与电气互连。

这项技术大致分为两大流派：

传统PoP堆叠植球：主要用于封装体之间的堆叠。球径较大，在100–300微米之间，常见于手机处理器与内存的叠封。

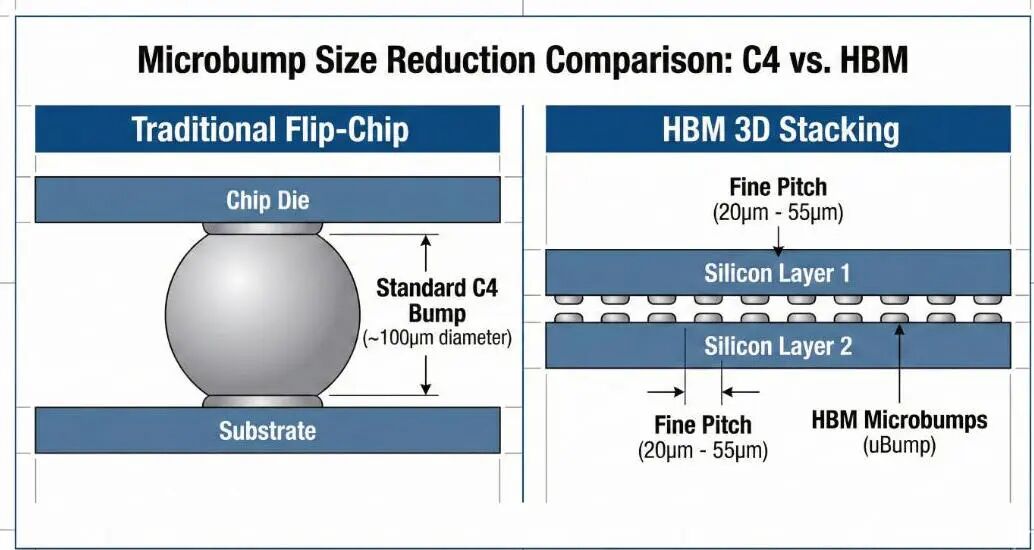

3D裸片堆叠微植球：是先进封装的核心。微球直径小到20–50微米，间距甚至不超过40微米，用于HBM高带宽显存、英特尔Foveros异构集成以及TSV 3D IC等高精尖领域。

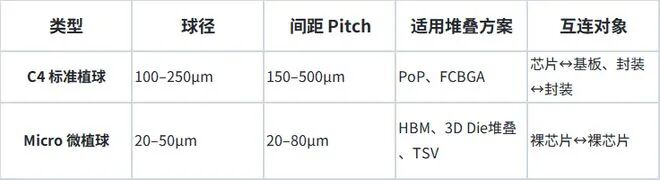

我们可以用下表看个明白：

二、两大工艺路线：钢网 vs 激光


路线1：钢网批量植球——量产之王

这是目前最主流的量产工艺，流程严谨而精密：

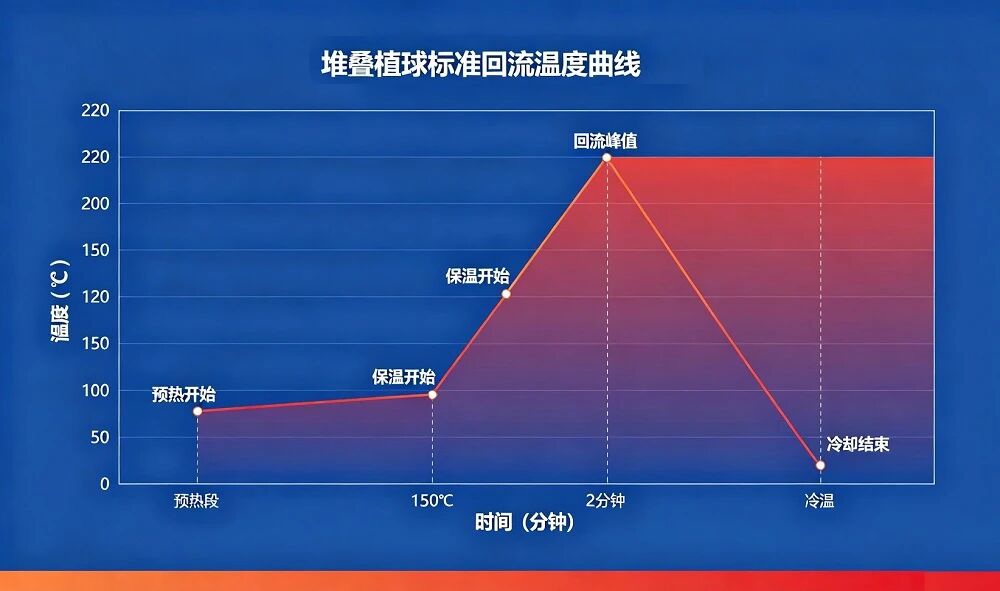

首先，完成晶圆的 RDL 再分布层与 UBM 凸点下金属层制备。接着，用高精度钢网在所有焊盘上印刷一层薄助焊剂，既用于粘球，也用于去除氧化层。之后，通过将预制锡球筛落，助焊剂将其吸附固定。经过氮气氛围下的无氧回流焊接，焊锡熔融、冷却，形成规整的凸点。最后，经过AOI检测排查不良，便可进入堆叠键合阶段。



在堆叠键合中，大球PoP采用批量回流，而微球3D堆叠则要求更高的热压键合技术，最后还需要进行底部填充，以缓解热膨胀应力，保证长期可靠性。

路线2：激光单点植球——精准不掉球

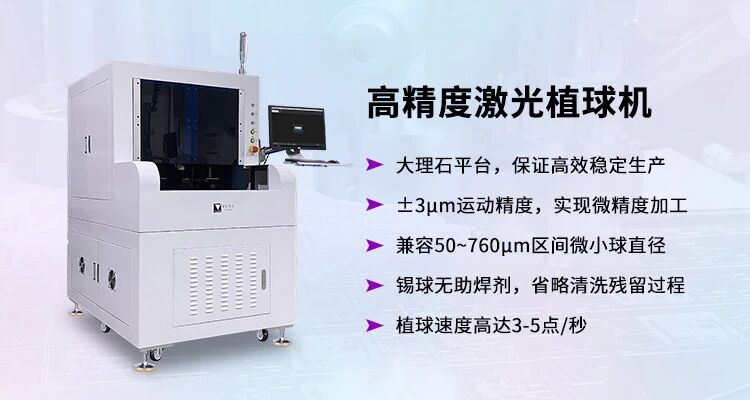

激光微植球属于增材式精密微凸点制备工艺，区别于钢网印刷式植球，紫宸激光自主研发激光植球整套系统由视觉对位模组、精密送球模组、光纤激光温控模组、运动对位平台四部分组成。依托CCD微米级视觉定位，精准匹配芯片UBM凸点下金属焊盘坐标，由微球分球机构送球喷嘴定量输送单颗预制微锡球，光纤激光输出可控热能，局部定点熔化焊球，依托纯度99.99%的氮气将锡球喷射至焊盘，完成微球熔接成型。

全程仅焊盘与焊球受热，芯片本体、堆叠下层结构温升极低，实现低热损伤、无应力微凸点制备。这种方式非接触、低热损伤，植球后成型稳固不掉球，且无助焊剂残留，省去清洗环节，可搭配3D检测，保证植球共面度。但短板在于相对于钢网植球产能较低，多用于高端SiP（系统级封装）。

三、标准化堆叠植球工艺流程


结合3D裸片堆叠、PoP封装堆叠量产标准，激光微植球完整工序分为七大环节，相较于钢网植球省去整板助焊剂、锡膏印刷、全域回流工序，流程更精简：

01

堆叠基材预处理：待堆叠裸片/封装体完成RDL再分布层、Ti/Ni/Au多层UBM镀层制备，等离子清洗去除焊盘氧化层、表面粉尘，提升焊球润湿力；多层堆叠半成品做好防护遮蔽，避免植球粉尘污染下层互连结构。

02视觉点位标定：视觉扫描读取焊盘阵列坐标，自动补偿基材涨缩、对位偏差，堆叠对位精度可达±3μm，满足Pitch100μm超细间距植球要求。

03单点定量送球：负压喷嘴分选单颗微锡球，移送至指定UBM焊盘上方，依靠99.99%的高纯度氮气喷射至焊盘固定，无刮刀挤压、无钢网摩擦。

04激光定点熔接成型：闭环温控激光输出能量，精准控温熔化焊球，控温精度±5℃，按照焊料合金匹配温度参数，SAC305微球峰值温度232~236℃，SnBi低温合金峰值155~160℃，局部熔融成型微凸点。

05原位冷却定型：植球完成瞬间自然冷却成型，焊球结晶均匀，无整炉冷却温差，规避微球开裂、橘皮不良。

06单点AOI视觉自检：逐颗检测球径、同心度、润湿面积，自动标记少球、偏球、虚焊点位。07堆叠键合预处理：植球完成后直接对接TCB热压键合设备，完成芯片面对面F2F、晶圆对晶圆W2W垂直堆叠，按需填充底部填充胶缓释热应力。

四、四大应用场景：从手机到算力中心



PoP封装堆叠是消费电子最普及的方案。底层应用的AP处理器采用FCBGA封装，背面植上BGA焊球，上层LPDDR内存直接堆叠其上，通过外围焊球实现垂直互连。这是手机、平板主控与存储一体化封装的标配。

HBM高带宽显存堆叠则是当下最炙手可热的领域。多层DRAM裸片面对面堆叠，每层芯片制备25-40微米的微凸点，通过微植球实现层间高密度互联。目前单堆叠层数可达8-12层，微凸点数量上万颗，成为AI显卡的核心工艺。HBM的制造核心壁垒，就在于晶圆级先进封装工艺。

TSV硅通孔3D IC堆叠，在晶圆背面减薄并完成TSV垂直导电通道后，于晶圆正面植微凸点，再进行晶圆对晶圆或芯片对晶圆的热压堆叠。TSV技术就像给芯片装上了垂直的“电梯”，能将硅锗芯片的功耗降低大约40%，同时大大节约主板空间。

SiP系统级堆叠封装，则将异质芯片（算力+射频+存储）垂直叠放，内部微植球互联，外部再植BGA大球连接PCB。

五、核心材料与工艺优势


在材料端，焊球合金以无铅SAC305为主流，熔点217℃。低温堆叠则采用SnBi、In基合金，能够实现低温焊接、高温不重熔的理想状态。高端微凸点则倾向使用铜柱加SnAg焊帽的组合。UBM底层金属和低残留助焊剂、低应力底填胶，共同构成了这一工艺的材料基石。

相比传统引线键合，堆叠植球带来的是质的飞跃：

高密度互联：同等面积I/O数量提升数倍；

缩短互连路径：显著降低RC延迟与信号损耗；

小型化：封装体积缩减40%–70%；

异质集成兼容：算力、存储、射频、MEMS可堆叠集成；

量产成熟：钢网植球兼容8/12英寸晶圆，自动化产线良率高。

六、难点与未来：从微凸点到混合键合


先进之路从来不平坦。超细间距下的微球偏移与连锡、多层堆叠时的二次回流重熔、热应力导致的分层与凸点开裂、微球空洞等问题，都是工程师们日夜攻克的堡垒。

管控的核心在于：钢网涨缩校准、高精度视觉定位、严控回流氧含量、采用TLP瞬时液相键合等创新工艺。



而面向未来，行业的进化方向同样清晰：

微凸点持续微型化：HBM4及HBM5，微球正朝着10-20微米、间距不足20微米迈进；

混合键合正在成为长期路线：无焊球的直接铜-铜键合，正在高端算力堆叠领域悄然取代微植球。

无底填微凸点工艺、激光植球规模化，也正在逐步突破传统极限。
