FP-XH以太网升级：光伏电站上位调度+MCGS触屏一体化监控方案

一、项目背景与行业痛点

大型地面光伏电站汇流箱监测、逆变器联动、太阳跟踪支架、环境气象监测单元普遍采用松下FP-XH PLC，承担阵列电压电流采集、追日角度闭环调节、防雷装置状态监测、设备故障报警等核心控制任务。该型号PLC仅配备端子式串口，无原生以太网接口，在户外高温暴晒、高湿度、远距离布线、雷电干扰的光伏场景下，传统串口通讯存在多重短板：

光伏功率、辐照、组件温度、交直流电流电压海量数据传输滞后，影响追日调节与功率调度精度；

外露端子长期户外运行易受潮氧化、积灰锈蚀，频繁出现通讯中断、数据失真；

调度上位、现场MCGS触摸屏、环境采集仪多终端并行访问时串口资源拥堵，难以实现远程智能调度、设备在线运维、生产数据云端上传。

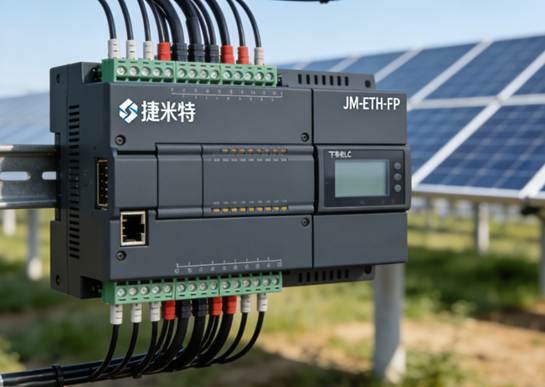

针对新能源户外改造痛点，捷米特推出JM-ETH-FP专用以太网转换模块，原生适配FP-XH端子通讯口，完成Modbus RTU与Modbus TCP双向透明转换，搭载防雷、宽温、断线重连、数据缓存工业防护设计，适配光伏电站无人值守长期运行工况。

模块核心功能优势

双向协议互转：Modbus RTU ↔ Modbus TCP 无缝转换；

端子转网口设计：PLC端子通讯口、RJ45以太网口、触摸屏复用扩展口一体集成；

多主站并发通讯：最多支持6台上位、触摸屏同时在线访问；

远程运维便捷：内置Web网页可视化配置，无需现场调试软件。

二、整体系统架构

设备控制层：松下FP-XH PLC，负责光伏阵列数据采集、追日支架角度调节、防雷回路监测、设备安全故障联锁；

通讯转换层：捷米特JM-ETH-FP以太网转换模块，实现端子串口转工业以太网；

现场操作层：MCGS触摸屏，实现电站本地工况查看、参数修改、手动追日、故障报警复位；

调度管理层：光伏电站中控调度上位系统，完成全站远程监测、发电功率分析、故障预警、数据云端上传归档。

三、标准化实施流程

1. 硬件安装部署

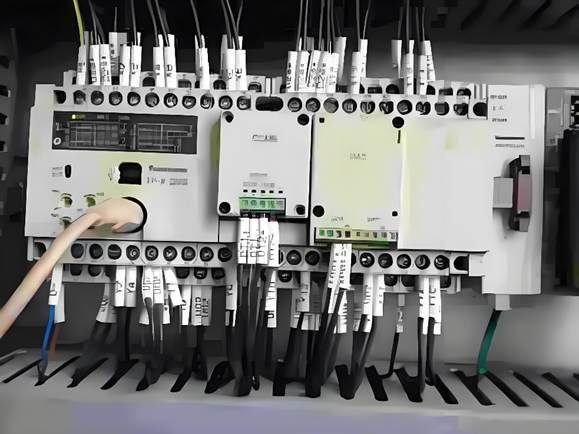

模块标准DIN导轨安装于光伏控制柜内，专用端子排线对接FP-XH通讯端子；RJ45网口通过工业屏蔽光纤网线接入园区光纤交换机；MCGS触摸屏直接插接模块复用通讯端口，整套线路配套防潮、防雷端子防护套件，适配户外恶劣环境。

2. 网络参数配置

登录模块内置Web管理页面，设置静态IP、子网掩码、网关，统一划入光伏电站调度局域网；串口波特率、校验方式、数据位与FP-XH原有通讯参数完全匹配，完成寄存器地址映射。

3. 上位机与触摸屏软件组态

调度上位系统：加载Modbus TCP标准驱动，建立电压、电流、输出功率、辐照强度、设备故障代码等采集点位；

MCGS触摸屏：组态电站总览画面、实时发电曲线、参数设定窗口、设备超限报警弹窗、就地手动控制界面。

4. 全工况稳定性联调测试

模拟高温、阴雨潮湿、瞬时雷电干扰、支架极限追日、设备故障报警等户外工况，同步校验调度上位与本地触摸屏数据同步性、指令响应速度，长时间连续运行无断连、无数据丢失。

四、项目落地应用成效

光伏发电收益提升

以太网高速实时同步辐照、功率数据，追日支架调节响应更及时，光能利用率与整体发电量显著提升。

户外长期通讯稳定可靠

工业以太网架构搭配防雷防潮设计，彻底解决传统端子接口受潮氧化、通讯掉线、数据失真问题，适配光伏全年露天运行。

运维人力成本大幅降低

调度中心远程即可查看全站运行数据、定位故障点位，减少运维人员现场高频巡检工作量。

现场操作直观简便

MCGS可视化人机界面，电站调试、参数修改、故障复位操作简单，新手运维人员可快速上手。

发电数据全周期追溯

系统自动存储全时段发电、环境、设备运行数据，支撑发电量统计、设备效能分析、运维报表生成。

五、项目总结

捷米特JM-ETH-FP以太网转换模块无损对接松下FP-XH端子通讯口，低成本补齐光伏老旧PLC无以太网接口短板，一次性解决户外串口传输延迟、易腐蚀、多终端访问拥堵等改造难题。

方案搭建“MCGS触摸屏本地就地操作+中控上位远程调度”双终端管控体系，全面提升光伏电站发电效率、设备运行稳定性与数字化调度管理能力，为地面光伏、分布式新能源电站存量松下PLC智能化升级提供成熟、可复制标准化改造方案。
