群芯微电子晶体管光耦的工作原理和应用领域

晶体管光耦介绍

光敏三极管型晶体管光耦是工业界最经典的隔离器件。其原理是利用光电效应：当光信号照射到内部光敏晶体管的 PN 结时，激发产生光生载流子，从而在集电极形成受控的光电流。晶体管光耦这种“电-光-电”的光能和电能转换过程，不仅提供了高电流传输比（CTR），更借助介质隔离技术切断了地环路干扰，是保障系统安全与信号完整性的关键器件。

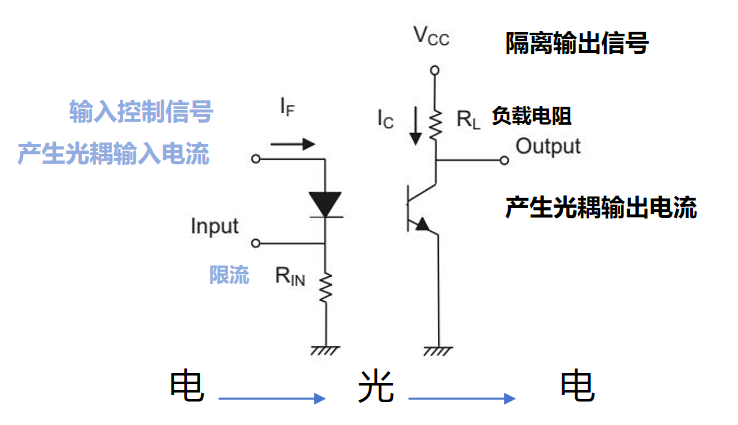

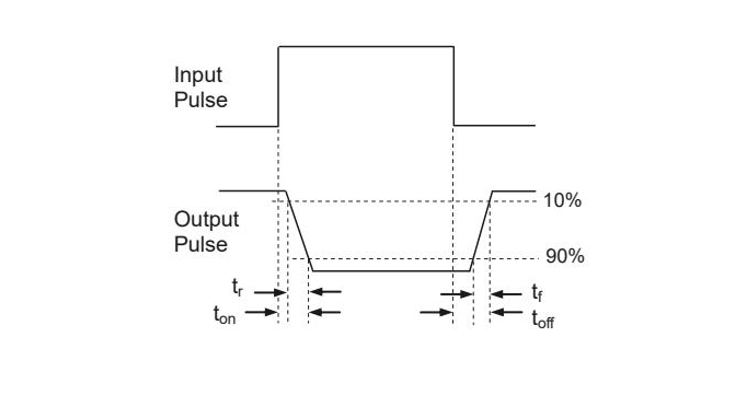

晶体管光耦工作示意图

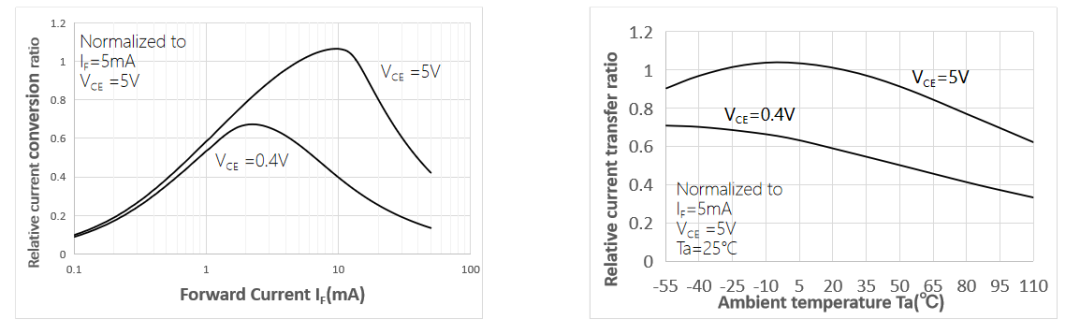

CTR影响主要因素

IF：CTR 并非随输入电流线性增加。在较小电流下，电流增加能有效提升输出能力，从而使 CTR 上升；但当电流过大时，受限于 LED 发光饱和及内部增益限制，CTR 反而会下降。因此，为确保信号稳定，建议将电流设定在器件性能最优的线性区间内。

VCE： 集电极电压VCE对 CTR 起正向调节作用。电压升高会增强内部晶体管的电流放大能力，导致在相同输入光照下输出更大的电流。这意味着电路设计时，若VCE波动较大，会导致反馈精度不稳定，必须考虑电压波动对 CTR 的偏移影响。

温度：高温会导致 LED 发光衰减，使 CTR 下降；但同时会提升晶体管的放大能力，使 CTR 上升。在中低温区，放大能力增强占主导，CTR 表现上升；但在高温区，LED 衰减成为决定性因素，导致 CTR 显著跌落。

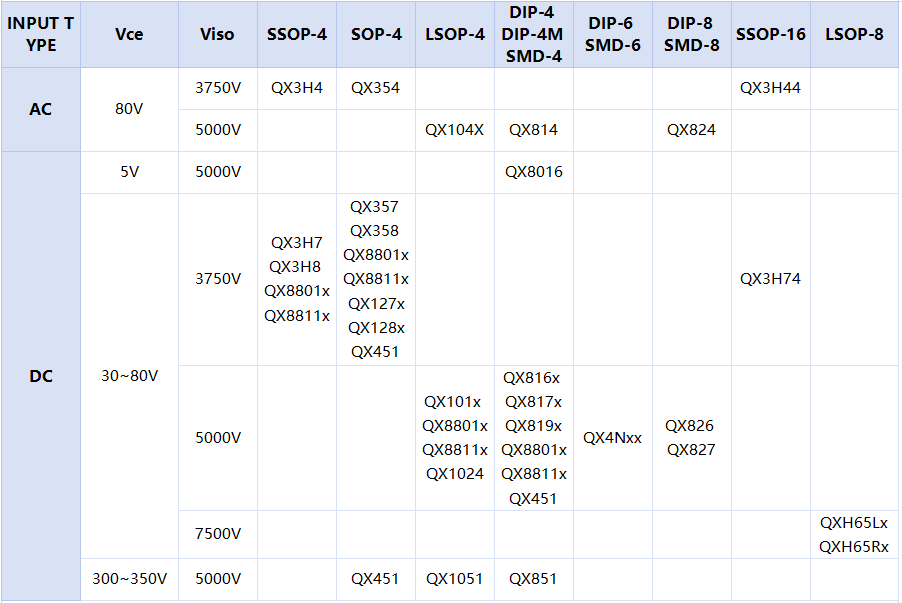

晶体管光耦产品线

群芯微晶体管光耦产品矩阵涵盖了从通用到高性能的全系列光耦解决方案，通过对输入类型（AC/DC）、耐压范围（最大至350V）及封装形式（SSOP/SOP/DIP/LSOP等）的多维度细分，精准覆盖了从工业驱动、电源反馈到各类消费电子的差异化应用需求。

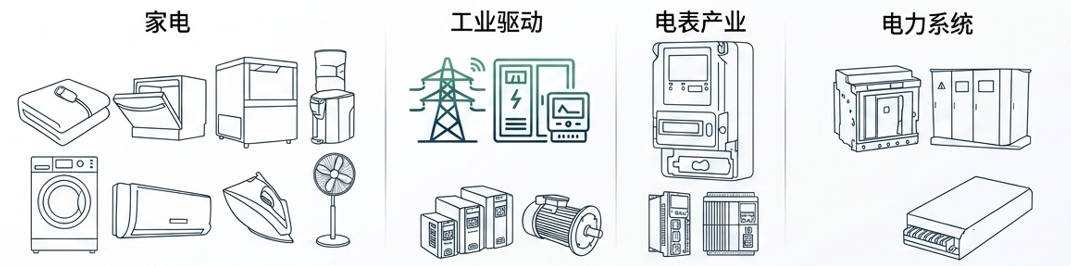

应用领域

光耦是开关电源闭环控制的核心，它架起了连接初级高压侧与次级低压侧的“电气隔离桥梁”；通过实时捕捉次级输出端的电压波动，并将其转化为反馈信号传递给初级 PWM 控制芯片，从而实现精准的稳压输出与可靠的电气安全防护。

在过零检测应用中，光耦能够精准捕获交流电的过零时刻，为电力电子系统的逻辑触发提供同步信号，从而在智能电表与家电控制中有效降低谐波干扰并优化负载控制。

在驱动与通讯领域，光耦作为高效的信号隔离桥梁，不仅保障了高压功率器件与低压MCU之间的电气安全，更通过极佳的共模抑制能力，确保了伺服驱动与电力设备在复杂电磁环境下的可靠通信。

总结

群芯微依托全自主产线，晶体管光耦产品线覆盖交流/直流输入、最高可满足350V负载电压及3750Vrms、5000Vrms和7500Vrms隔离耐压的完整产品矩阵，包含QX817x、QX8811x、QX354、QX357、QX101x、QXH65Lx及QX3H74等经典系列。通过DIP-4、SSOP-4、SOP-4、LSOP-4、LSOP-8、SSOP-16等多样化封装，精准服务于开关电源反馈、市电过零检测及MCU接口隔离三大核心功能，并已大规模应用于家电控制板、工业变频伺服、智能电表及通信基站等对稳定性要求严苛的场景，是替代传统进口光耦的高性价比国产化方案。

本文所载技术参数与应用方案均基于群芯微公开的规格书及典型场景验证，旨在提供技术参考与设计思路。由于具体应用环境、工艺条件及配套器件存在差异，相关参数与性能表现可能有所不同，开发者需结合实际需求进行充分验证与测试。群芯微不对因直接使用本文信息而产生的任何风险、损失或第三方权利主张承担责任，产品最终性能请以官方最新规格书及实测结果为准。
