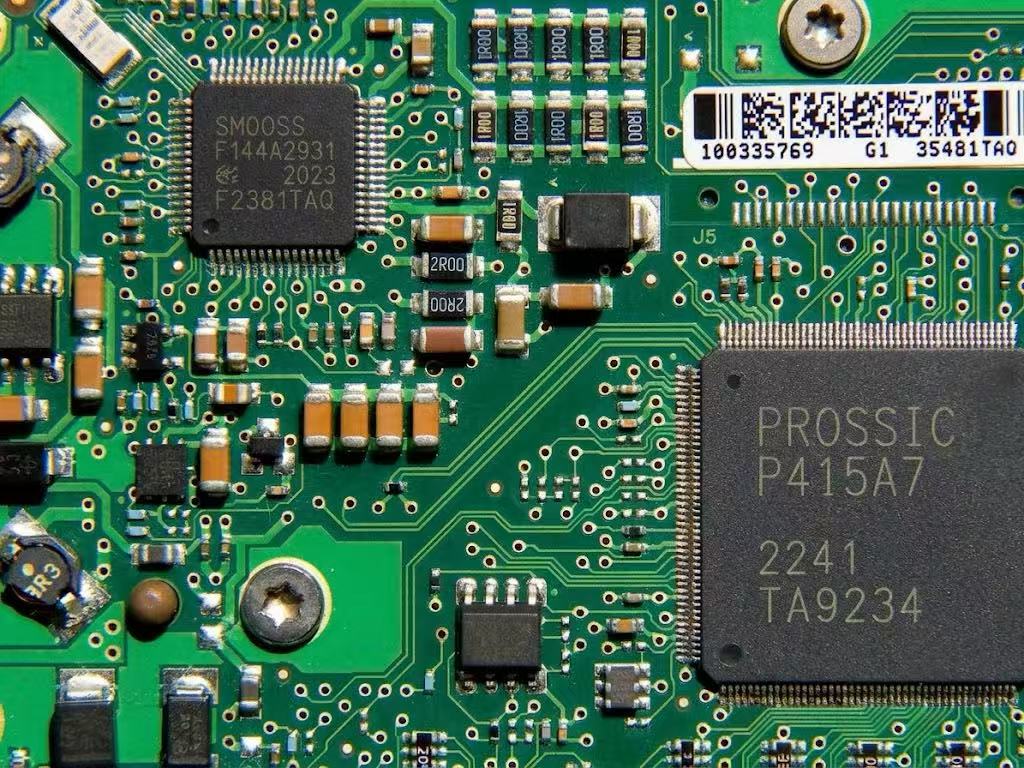

在电路原理图、BOM 表以及器件规格书中,元器件通常以缩写形式出现,例如 R、C、L、D、Q、U,以及 MOV、TVS、NTC 等保护器件。这些缩写构成了工程师日常读图的基础语言体系,不熟悉这套体系会直接影响对电路结构和功能的判断。
需要注意的是,这些缩写可以分为两类:一类是 PCB 位号(Reference Designator,用于标识器件类别),另一类是器件功能缩写(用于描述器件类型或材料结构)。两者经常混用,但含义并不完全相同。
一、PCB 位号(Reference Designator)
PCB 位号用于原理图和 PCB 丝印标识,作用是快速区分器件类别,而不是描述具体参数或功能细节。
基础无源器件
R(Resistor,电阻)
用于限流、分压以及电路偏置设定,是最基础的无源器件之一,在模拟电路与数字电路中均大量使用。
C(Capacitor,电容)
用于储能、滤波、去耦和信号耦合。在电源系统中主要用于稳定电压,在高速数字系统中用于抑制电源噪声与瞬态波动。
L(Inductor,电感)
用于储能与电流平滑,广泛应用于 DC-DC 电源转换、电源滤波以及 EMI 抑制电路,常与电容组合构成 LC 滤波网络。
半导体器件
D(Diode,二极管)
利用单向导电性实现整流、钳位与保护功能。常见子类包括整流二极管、稳压二极管(Zener)、发光二极管(LED)以及 TVS 瞬态抑制二极管。TVS 在 PCB 位号中归入 D,但在器件功能层面有独立分类,见第二节。
Q(Transistor,晶体管)
用于放大与开关控制,统一表示 BJT 或 MOSFET,在原理图中不区分结构类型,具体类型需结合型号判断。功率电子场景中也常见 IGBT,部分设计同样以 Q 标注。
U(IC,集成电路)
表示芯片类器件,包括 MCU、电源管理芯片、运算放大器及接口芯片等,是系统功能核心。部分原理图也使用 IC 作为位号,含义相同。
其他常见位号
F(Fuse,保险丝)
用于过流保护,当电流超过额定值时熔断,从而保护后级电路。
FB(Ferrite Bead,磁珠)
用于高频噪声抑制。在低频段阻抗极低,几乎无影响;在高频段呈现高阻抗,将噪声能量转化为热能耗散,而非像电感那样储能——这是磁珠与电感的本质区别。
SW(Switch,开关)
用于电路通断控制,可以是物理按键、拨码开关或逻辑控制器件。
XTAL / Y(Crystal,晶体振荡器)
为系统提供时钟基准频率,常见于 MCU 外围电路。原理图中通常标注为 XTAL 或 Y,配合负载电容使用。
TP(Test Point,测试点)
用于生产测试与调试,是量产与维修过程中不可缺少的节点标识,本身不影响电路功能。
J / CN(Connector,连接器)
用于板间连接或外部接口连接,是系统输入输出通道的重要组成部分。
二、常见器件功能缩写(工程重点)
这一部分是实际电路设计中最容易混淆的缩写,通常描述器件的材料结构或功能特性,而不是 PCB 位号。
MOV(Metal Oxide Varistor,压敏电阻)
MOV 是一种非线性电压敏感器件,在正常电压下呈高阻状态;当电压超过阈值后迅速进入低阻导通状态,从而吸收浪涌能量。
主要特点:
能量吸收能力强,适合高能量浪涌场景
响应速度约为 ns 级,慢于 TVS(ps 级),快于 GDT(μs 级)
存在老化特性,每次吸收浪涌后性能会有一定衰减
典型应用:AC 输入端、电源入口级防护
MLV(Multilayer Varistor,多层片式压敏电阻)
MLV 本质上是 MOV 的片式化版本,工作原理相同,区别在于封装形式更小、寄生参数更低,更适合高速信号接口和高密度 PCB 设计。
主要应用:
USB、HDMI、CAN 总线、以太网等信号接口的 ESD 防护
低能量瞬态抑制
在接口防护设计中,常与 TVS 组合使用,构成互补保护结构
TVS(Transient Voltage Suppressor,瞬态抑制二极管)
TVS 是专门用于瞬态过压钳位的半导体器件,属于二极管器件家族(PCB 位号归入 D)。
核心特性:
响应速度极快,达 ps(皮秒)级,是常见保护器件中速度最快的
钳位电压稳定,能在极短时间内将过压抑制在安全范围内
能量承受能力相对较小,偏向"快速响应型"而非"能量吸收型"
TVS 有单向和双向两种,信号接口通常选用双向型
典型应用:ESD 防护、高速信号接口保护、电源瞬态抑制
GDT(Gas Discharge Tube,气体放电管)
GDT 通过气体击穿实现导通,用于承受极高能量的浪涌冲击。
主要特点:
耐受电流能力极强,可承受数千安培的浪涌峰值
响应速度最慢,约为 μs(微秒)级
通常作为第一级防护器件,与 MOV 或 TVS 构成多级保护结构
典型应用:通信线路入口(如电话线、广播电视信号线)、户外设备防雷
NTC(Negative Temperature Coefficient Thermistor,负温度系数热敏电阻)
NTC 在冷态时阻值较高,可用于限制上电瞬间的冲击电流;随工作温度升高,阻值逐渐下降,进入正常工作状态,实现软启动效果。
| ⚠ 工程注意:若设备频繁上下电,NTC 没有足够时间冷却,再次上电时阻值已处于低阻状态,浪涌抑制效果将大幅下降。对于频繁切换的应用场景,需在设计中加以考量。 |
PTC(Positive Temperature Coefficient Thermistor,正温度系数热敏电阻)
PTC 在电流异常升高时,自身温度上升导致阻值迅速增大,从而限制电流继续上升,实现过流保护。电流恢复正常后,温度下降,阻值随之回落,因此也称为"自恢复保险丝"。
三、保护器件横向对比(工程速查)
| 器件 | 响应速度 | 能量承受 | 典型应用场景 |
| TVS | ps 级 | 小 | 接口 ESD、高速信号保护 |
| MLV | ns 级 | 小 | 信号接口 ESD、SMD 贴片防护 |
| MOV | ns 级 | 大 | 电源入口浪涌吸收 |
| GDT | μs 级 | 极大 | 通信线路入口、防雷 |
| 多级保护典型结构:GDT(第一级)→ MOV(第二级)→ TVS(第三级),逐级降低浪涌能量,最终由 TVS 完成精确钳位。 |
总结
从工程角度来看,这些缩写构成了一套标准化的电子语言体系,可以分为三个层级理解:
基础电路结构层:R / C / L / D / Q / U — 构建信号路径与能量传输的基本单元
系统保护层:MOV / TVS / MLV / GDT / NTC / PTC — 处理外部干扰与异常能量输入,保障电路可靠性
工程辅助层:FB / SW / XTAL / TP / Connector — 用于系统滤波、时钟基准、调试标识与结构连接
熟悉这套体系后,阅读原理图或 BOM 表时,可以直接识别电路的结构分区与保护逻辑,而不是逐个翻译缩写,从而大幅提升工程分析效率。
以上是小编在学习电子元器件过程中整理的笔记,欢迎一起交流学习。实际工程中器件选型还需结合具体电路环境、应用场景及器件规格书综合判断,如有描述不准确的地方,欢迎在评论区指出,感谢指正。
