高炉冶炼与轨梁轧机配套反馈油缸及磁致伸缩位移传感器技术说明

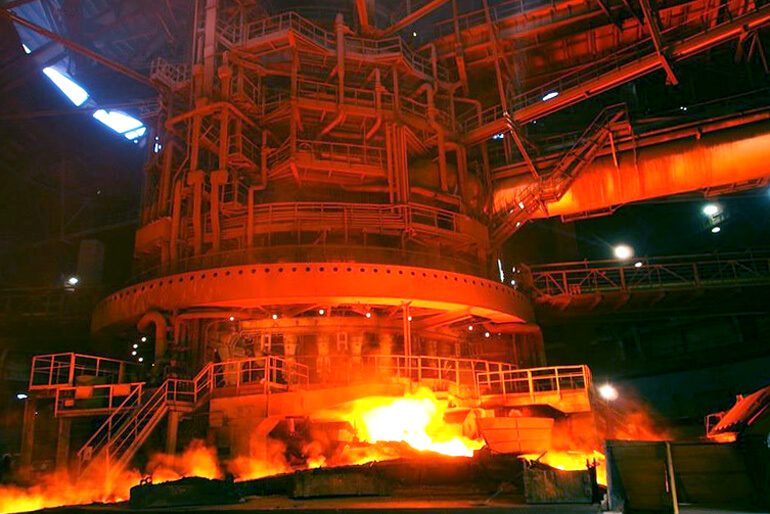

一、高炉本体基础定义

高炉是竖井式垂直熔炼冶炼构筑物，依托冶金焦炭燃烧产物（氢气、一氧化碳、固态碳单质）还原铁矿石、球团矿、烧结矿中的铁氧化物，最终产出炼钢生铁或铸造生铁。

高炉冶炼的核心运行特点：整套熔炼工序必须连续不间断稳定运行15~20年，直至计划内大修周期。该硬性要求源于工艺特性：一旦炉温骤降或全面停炉，炉内熔融铁水、炉料、炉渣会整体冷凝烧结成固态硬块，后续无法二次熔炼复产。无论产能规模与外形尺寸大小，所有高炉结构框架相近、构造相对简约，由若干核心单元组成。

高炉工作原理（逆流换热还原原理）

高炉采用逆流式工艺：炉顶持续投放原料（铁矿石、焦炭、熔剂），炉底风口通入高温助燃热风，炉内完整工艺流程分为五大环节：

炉料装料：通过炉顶装料设备，周期性投放铁矿石、焦炭、造渣熔剂混合炉料；

热风供给：炉身下部风口送入预热高温空气，引燃焦炭并形成强还原性炉内气氛；

铁元素还原：铁氧化物与还原性气体发生氧化还原反应，逐步还原为单质铁并熔化成生铁；

炉渣分离：冶炼过程生成低密度炉渣，与铁水自动分层，定期从出渣口排渣；

铁水出钢：熔融液态生铁从出铁口定时放出，输送至下一道炼钢工序。

高炉核心结构总成

炉身：高炉上段区域，完成炉料预热、铁氧化物初步还原反应；

炉腰：炉体中部扩径区段，铁元素还原反应最终完成区域；

炉缸：高炉底部腔体，熔融生铁与液态炉渣最终汇集储存区域；

风口带：高温热风送入炉内的环形安装区域；

上料系统：炉料输送、定量投料全套机械机构；

冷却系统：炉壳散热降温成套装置，抵御高温炉体热辐射；

带反馈传感器液压油缸：高炉各执行机构位置调节、行程闭环检测驱动单元。

高炉生产效率、生铁成品品质，高度依赖执行机构定位精度与工艺参数闭环监控，现代化高炉普遍搭载内置博尔森（BRSEN）磁致伸缩位移传感器的液压油缸，保障动作精准可控。

二、带位置反馈油缸在轨梁轧机中的应用

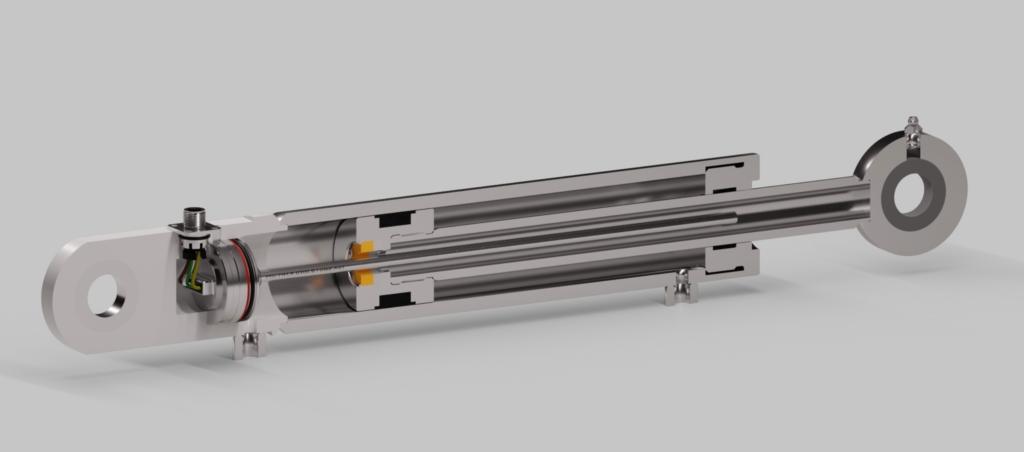

高精度闭环液压油缸（行程反馈油缸）内置活塞杆博尔森（BRSEN）磁致伸缩位移传感器，可高精度采集轧机执行部件实时位置，严格按照设定工艺曲线完成进给动作，在轨梁型材轧制中，是保障型材外形、尺寸公差合格的核心部件。

带反馈油缸在轨梁轧机核心功能

轧辊位置精准调节：油缸驱动轧机牌坊轧辊定位，精准设定轧制间隙，保证型材截面外形、尺寸符合工艺标准；

轧制压力闭环管控：博尔森磁致伸缩位移传感器搭配压力传感器，实时监测轧件轧制受力，稳定轧制工况，统一成品品质一致性；

机架弹性形变补偿：大轧制力下机架会产生弹性形变，闭环油缸可动态补偿形变偏差，消除尺寸波动；

工艺自动自适应修正：依托传感器上传实时数据，轧机控制系统自动修正执行机构位置，稳定成品工艺参数。

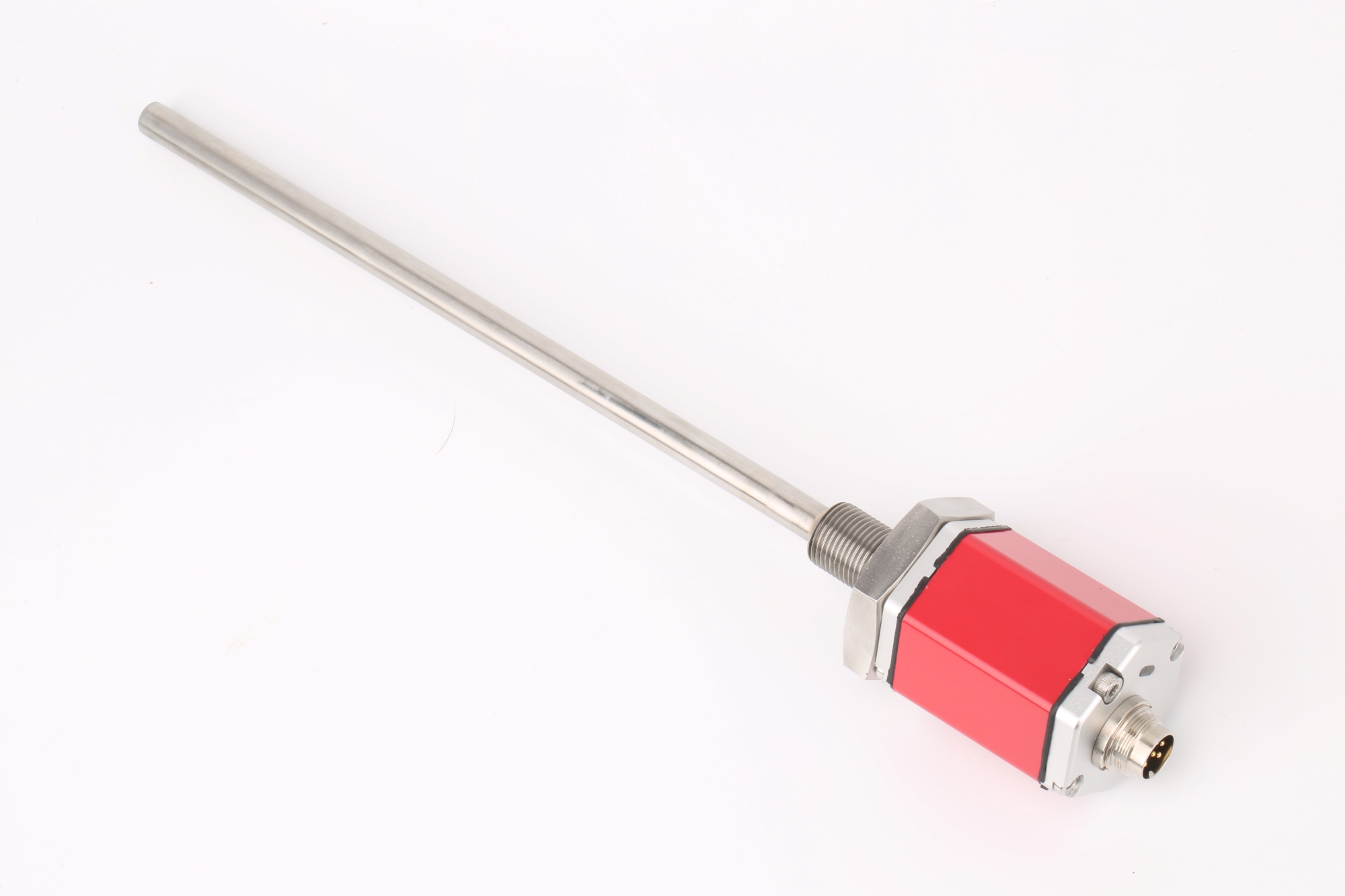

轨梁轧机油缸配套博尔森直线位移传感器硬性技术要求

冶金高温重载工况，对博尔森科技有限公司的传感器提出严苛专属指标：

超高测量精度：线性度优于满量程0.01%，精准捕捉活动磁环微小坐标变化；

极致重复定位稳定性：重复精度优于满量程0.001%，同一点位多次测量数值完全一致；

宽温耐温性能：适配冶金极端温度区间-40℃~+75℃，可选升级至+85℃耐高温版本；

抗振动抗冲击：符合IEC 60068-2-6标准，耐受15g、10~2000Hz持续工业振动；

高防护密封等级：防护等级最低IP67，抵御冶金现场重度粉尘、水汽、乳化液喷淋；

长期免维护稳定寿命：磁致伸缩非接触测量无机械磨损，全生命周期无需频繁更换校准。

三、现场核心工况风险与典型故障诱因

轨梁轧机恶劣环境极易造成磁致伸缩位移传感器失效，主要诱因分为四类：

高温热辐射影响：轧制区高温辐射会劣化传感器内部电子元器件，造成信号漂移、硬件烧毁；

凝露冷凝水汽：昼夜、启停剧烈温差产生内部凝露，引发电路板短路、金属结构腐蚀；

机械疲劳磨损：轧机持续高频振动，造成传感器机械结构疲劳老化；

电磁干扰：大功率电机、变频设备产生电磁杂波，干扰测量信号精度与稳定性。

国际一线冶金设备厂商（西马克SMS Siemag、达涅利Danieli）均要求传感器定期预防性维保、周期性更换，保障轧机连续高精度稳定生产，博尔森BRSEN系列专为冶金恶劣工况强化抗干扰、耐高温结构设计。

四、轨梁轧机磁致伸缩位移传感器选型核心评判标准

选型不能仅参考纸面技术参数，需综合厂商冶金行业落地经验、售后成套解决方案、恶劣工况第三方可靠性检测报告，博尔森传感器核心选型加分项：

进口传感器百分百硬件兼容替代：可直接对标替换MTS（Temposonics）、巴鲁夫（BALLUFF）产品，原位拆装无需改结构、改接线，尺寸、电气引脚完全互通；

多协议通讯接口全覆盖：模拟量、START-STOP、SSI、Profibus、CAN总线，兼容市面主流工控系统；

量程柔性定制：测量行程25mm~7600mm，1mm步进定制，适配全规格冶金油缸；

对标进口顶级性能：线性度≤0.01%FS、重复精度≤0.001%FS、-40~+85℃宽温稳定、IP67防护、15g抗振等级；

长寿命免校准：非接触磁致伸缩原理无机械损耗，长期振动、高低温下性能恒定。

五、博尔森BRSEN系列传感器对标进口品牌替代优势

博尔森科技（BRSEN）全系列磁致伸缩传感器，可无缝替换Temposonics、巴鲁夫（BALLUFF）现役进口传感器：无需修改设备机械结构、无需调整控制柜接线、无需改写控制程序，综合品质与可靠性对标国际一线品牌，采购交期、本土售后、性价比更具优势，官网产品页附带进口型号一对一对标对照表。

极简替换流程

拆除原有Temposonics/BALLUFF传感器→安装同规格博尔森BRSEN系列传感器→直接上电通讯，法兰安装尺寸、电气定义、通讯协议完全匹配，零改造落地。

六、博尔森轨梁轧机专用油缸与传感器成套方案

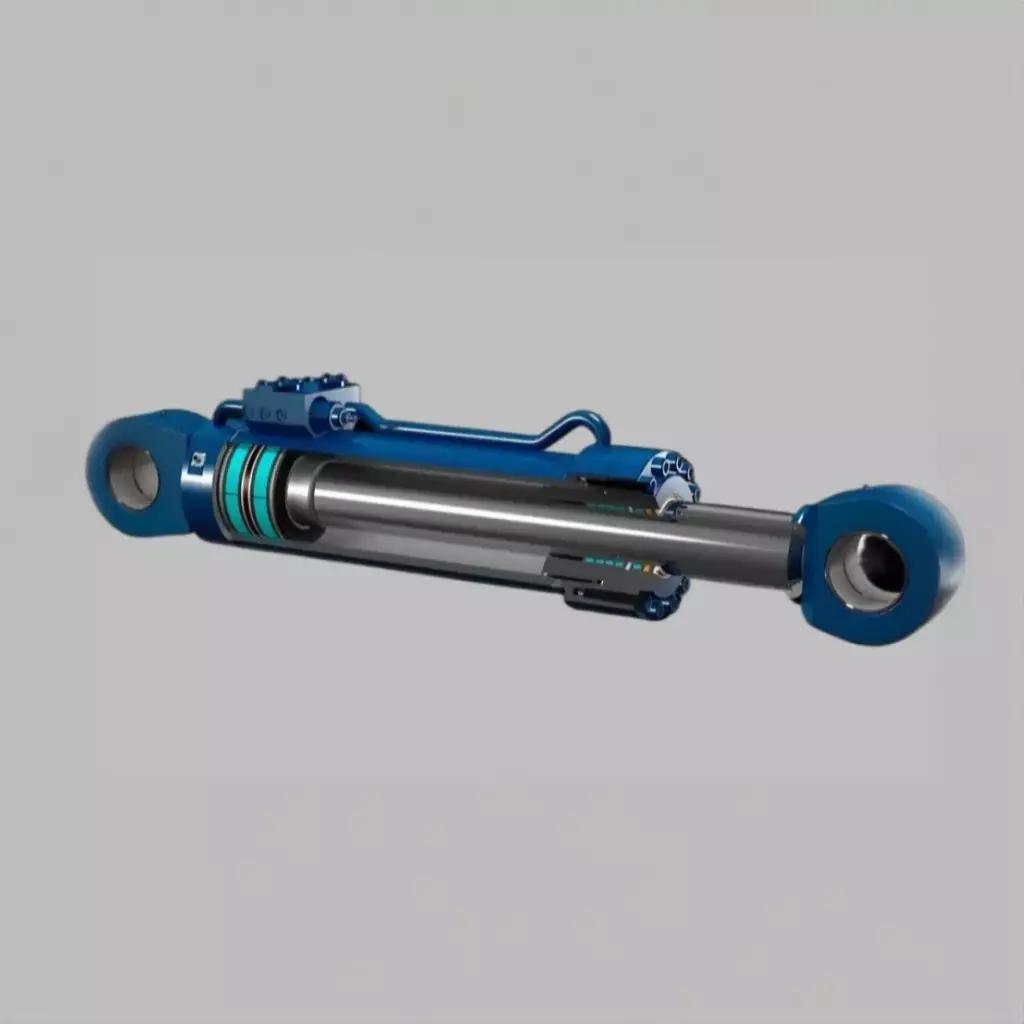

我方可以单供货独立位移传感器，同时提供集成博尔森MH、RH系列内置传感器一体化液压油缸，出厂预标定适配轨梁轧机冶金工况，一体化集成稳定性优于后装改造方案。

与博尔森BRSEN合作核心优势

柔性定制单件起订：支持单件非标定制，故障备件单件按需生产，适配抢修替换需求；

全硬件电气兼容：存量进口设备原位替换，零设备改造；

轧机优选定型型号：博尔森MH、RS系列搭配SSI接口，适配冶金常态化运维场景；

本土现场上门技术服务：工程师现场调试、投产校准、运维培训；

合规计量资质：全系列产品附带出厂检测报告、计量认证，可通过第三方计量院周期检定；

逆向测绘定制：可依据破损无图纸旧油缸、坏传感器逆向测绘，复刻一体化传感油缸。

依托长年工业自动化配套经验，博尔森BRSEN系列传感器与集成油缸可适配冶金全场景极端工况，长效稳定运行减少非计划停机；专业团队负责旧件选型、对标替换、现场调试全流程服务，为钢铁冶金企业提供本土化高性价比进口替代整体方案。
