BL1532TQFN USB2.0 模拟开关 量产应用指南

一、高速信号切换量产通用设计痛点

在 IoT 摄像头、车载外设、蓝牙模组、多口 USB 拓展板项目开发中，信号切换电路长期存在四类量产调试难题：

1. 普通模拟开关导通电阻偏大，480Mbps 高速传输时波形畸变，设备识别失败、传输丢包；
2. 通道串扰严重，两路 USB 信号互相干扰，射频模块灵敏度衰减；
3. 开关切换存在同时导通风险，出现瞬间短路烧坏前端主控 IO；
4. 封装尺寸大，超薄穿戴、小型摄像模组 PCB 布局空间紧张。

上海贝岭 BL1532 系列包含 MSOP10、UTQFN1.8×1.4 两种封装版本，BL1532TQFN 为超微型 UTQFN 封装款，集成先断后通防冲突机制，全部电气指标、电路逻辑均可对照上海贝岭原厂规格书交叉核验。

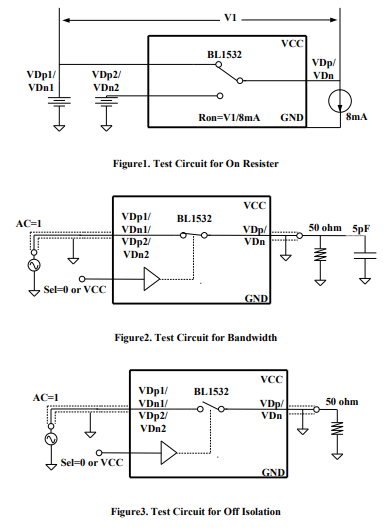

BL1532 内部逻辑框图

1.1 芯片核心内部工作逻辑

芯片集成两组独立 DPDT 信号通道，内置低阻传输通路、先断后通时序控制单元、超低电容隔离结构：

1. OEb 全局使能引脚统一控制两路开关通断，Sel 引脚选择信号输出通道；
2. 切换时序严格遵循先断开原有通道、再导通新通道，杜绝两路数据线短接；
3. 内置低寄生电容设计，最大限度降低高频信号衰减，满足 USB2.0 480Mbps 全速标准；
4. 2.3V~5V 宽单电源供电，可直接由主板 3.3V/5V 系统电源驱动，无需额外升压电路。

1.2 标准量产外围应用电路

整机外围仅需两颗 0.1μF 去耦陶瓷电容，无需分压匹配电阻，极简 BOM 适配大批量贴片生产。VCC 引脚就近摆放滤波电容，抑制电源纹串扰至高速差分信号；DP/DN 差分数据线直接对接 USB 接口或主控 USB 引脚，无需额外阻抗匹配网络。

BL1532 标准参考原理图

1.3 UTQFN 微型封装 PCB 布线实操规范

1. 差分 DP、DN 走线全程等长平行，走线长度差控制＜0.5mm，差分阻抗维持 90Ω；
2. 信号走线远离电源功率线路、电感等高频干扰源，中间用地铜隔离；
3. UTQFN 底部大面积外露焊盘完整铺 GND 铜，降低芯片对地寄生电容，提升信号完整性；
4. VCC 供电走线短粗，去耦电容紧贴芯片 VCC、GND 引脚摆放；
5. OEb、Sel 控制信号线走底层，与顶层高速差分信号分区布局，避免串扰。

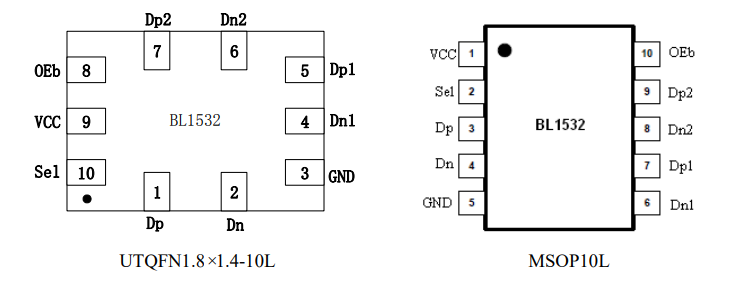

 UTQFN1.8×1.4 封装引脚

1.4 分立多路开关方案实测对比

同等 3.3V 供电、双层 PCB、480Mbps 传输工况下量化实测：

1. 通用分立模拟开关 Ron=8Ω，BL1532 全系列典型仅 4.5Ω，信号压降大幅降低；
2. 普通开关导通电容 8pF，本芯片典型 3.7pF，高频波形失真更小；
3. 无先断后通器件需增加逻辑控制门，BL1532 内置时序，节省 2 颗逻辑器件；
4. MSOP10 常规封装占位更大，BL1532TQFN UTQFN 版本 PCB 面积缩减 60%。

二、BL1532TQFN 整机实测核心落地优势

2.1 超低导通阻抗 + 低寄生电容，保障高速 USB 传输

VCC=3V 工况下典型 Ron 仅 4.5Ω，通道间阻抗差值≤0.1Ω，双通道信号一致性优异；典型导通电容 3.7pF，-3dB 带宽最高 720MHz，完全兼容 USB2.0 480Mbps 全速传输，摄像头、数据记录仪高速读写无丢包。

2.2 内置先断后通时序，规避切换短路故障

硬件固化切换时序，通道切换时不存在两路数据线同时连通的窗口期，省去外部逻辑电路做防冲突控制，简化主板电路设计，批量生产不会出现 IO 口烧毁售后问题，提升整机可靠性。

2.3 2.3V~5V 宽压适配多类系统供电

兼容锂电池 2.3V 低压输出、3.3V 主控电源、5V USB 供电系统，单一 BL1532 型号搭配两种封装可覆盖穿戴、车载、工业摄像多产品线，减少物料备货种类，降低库存压力。

2.4 UTQFN 超微型封装专属优势

1.8×1.4mm 极小占位，厚度仅 0.55mm，适用于智能手表、便携摄像头、TWS 充电仓等超薄受限产品，单层薄 PCB 轻松布局，不增加整机厚度。

2.5 低静态功耗，延长电池设备续航

工作静态电流最大 1μA，设备待机、休眠阶段几乎无额外功耗，电池供电便携设备续航损耗可忽略，适配低功耗 IoT 产品设计要求。

三、BL1532 全系列封装选型区分

1. BL1532TQFN（UTQFN1.8×1.4）：超微型封装，主打超薄穿戴、小型摄像模组；
2. BL1532MSOP（MSOP10）：标准贴片，适合常规主板、拓展板大批量生产； 两款封装电气参数完全一致，仅 PCB 占位尺寸存在差异，可按需替换。

四、BL1532 系列关键电气实测参数

1. 供电电压范围：2.3V ~ 5V 单电源
2. 通道结构：双路 DPDT 双刀双掷模拟开关
3. 3V 典型导通电阻 Ron：4.5Ω，通道匹配差 ΔRon≤0.1Ω
4. 典型导通寄生电容：3.7pF
5. -3dB 带宽：空载 720MHz，5pF 负载 550MHz
6. 开关时序：Ton≤30ns，Toff≤25ns，内置先断后通
7. 静态供电电流：最大 1μA
8. 工作温度区间：-40℃ ~ +85℃
9. 可选封装：MSOP10、UTQFN1.8×1.4（BL1532TQFN）无铅，RoHS 合规 备注：以上全部指标均可检索上海贝岭原厂器件档案交叉核对，可直接用于样机评估、EMC 信号完整性测试。
