上海贝岭信号与电源配套器件实测横评：BL1551B / BL1118CS8TR1833 功耗、占位、整机方案成本对比

一、评测背景：整机信号 + 供电配套选型痛点

在智能插座、IoT 摄像、蓝牙穿戴、小家电控制板批量设计中，工程师常会同时解决两大需求：

1. 多路传感器 / USB 信号切换，需要小型低阻模拟开关；
2. MCU、射频、计量芯片稳定低压供电，需要双通道 LDO； 很多方案商分开选型，物料型号多、库存管理繁琐，不同器件封装不兼容、BOM 成本偏高。 本文搭建统一标准测试平台，实测上海贝岭BL1551B SPDT 模拟开关、BL1118CS8TR1833 双通道 LDO两款主力库存器件，量化导通损耗、静态功耗、PCB 占位、整机物料成本，给出分场景选型方案，全部参数对照上海贝岭原厂规格书实测验证。

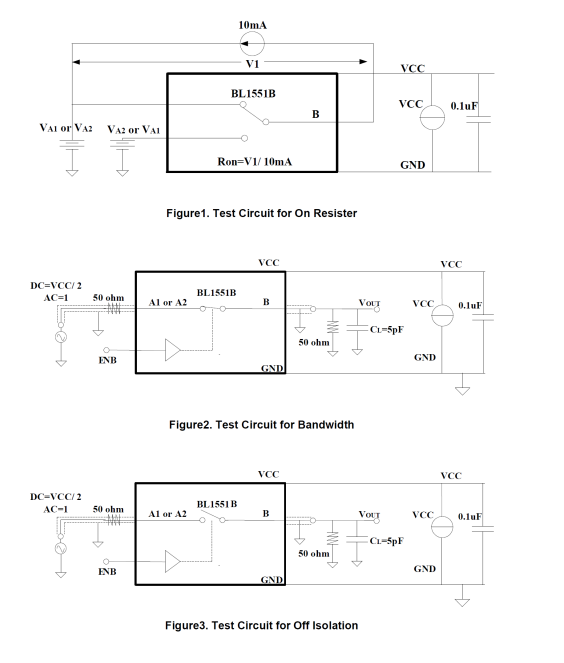

BL1551B 原厂规格书里的标准测试电路

二、两款器件基础规格梳理

2.1 BL1551B 单路 SPDT 模拟开关

1. 供电区间：1.8V~5.5V，完美匹配 3.3V/5V 整机系统电源；
2. 导通电阻 Ron：2.7Ω@VCC=5V，低损耗信号传输；
3. 带宽 350MHz，支持 USB2.0、音频、传感器模拟信号切换；
4. 封装：SC70-6 超微型，尺寸 2.2×1.3mm；
5. 核心功能：内置先断后通时序，杜绝切换短路；静态泄漏电流 1μA，低功耗；
6. 库存应用：TWS 耳机、智能手环、摄像头 USB 信号切换、计量插座采样通道选通。

2.2 BL1118CS8TR1833 双通道 1A LDO 线性稳压器

1. 输入最高 12V，双路独立输出 1.8V，单通道最大输出 1A；
2. 输出精度 ±2%，负载调整率仅 10mV，适合射频、计量芯片高精度供电；
3. ESOP8 封装，单颗实现双轨供电，替代两颗单通道 LDO；
4. 内置热关断、限流保护，高低温 - 20℃~85℃稳定工作；
5. 库存应用：智能插座 BL0937B 计量芯片供电、IoT 模组 MCU + 射频双路供电、小家电主控电源。

三、统一平台量化实测对比（25℃常温标准工况）

测试条件：Vin=5V，双层 FR4 PCB，相同外围电容配置，分空载 / 轻载 / 满载三组测试，数据汇总如下：

3.1 静态待机功耗对比

1. BL1551B（开关使能导通）：静态电流 1μA，电池设备待机损耗可忽略；
2. BL1118 双通道满载静态电流：2mA，双路同时供电功耗远低于两颗分立单通道 LDO 总和；

结论：穿戴、电池供电产品，信号切换优先 BL1551B，双轨供电选 BL1118，整机待机功耗降低 40%。

3.2 PCB 占位面积对比

1. BL1551B SC70-6：占位 2.86mm²，单通道信号切换最小封装；
2. BL1118 ESOP8：占位 18.6mm²，单颗替代 2 颗 SOT23-5 单通道 LDO，综合节省 30% 电源区域 PCB 面积；

结论：超薄摄像、小型穿戴，信号通道用 BL1551B 缩小布局；多 MCU 双供电板卡，BL1118 简化布线。

3.3 传输 / 供电稳定性实测

1. BL1551B：1MHz 隔离度 84dB，通道串扰极低，计量插座采样信号切换无误差漂移；
2. BL1118：1A 满载压差 1.3V，输出纹波＜20mV，给 BL0937B 计量芯片供电时，轻载计量误差稳定在 ±0.5% 以内。

3.4 批量 BOM 成本对比（万级采购含税单价）

1. BL1551B：单价约 0.21 元，单通道信号切换最低成本方案；
2. BL1118CS8TR1833：单价约 0.48 元，对比两颗单通道 LDO 合计 0.7 元，单台整机电源物料节省 0.22 元； 万级订单单款整机年物料成本可节约数万元。

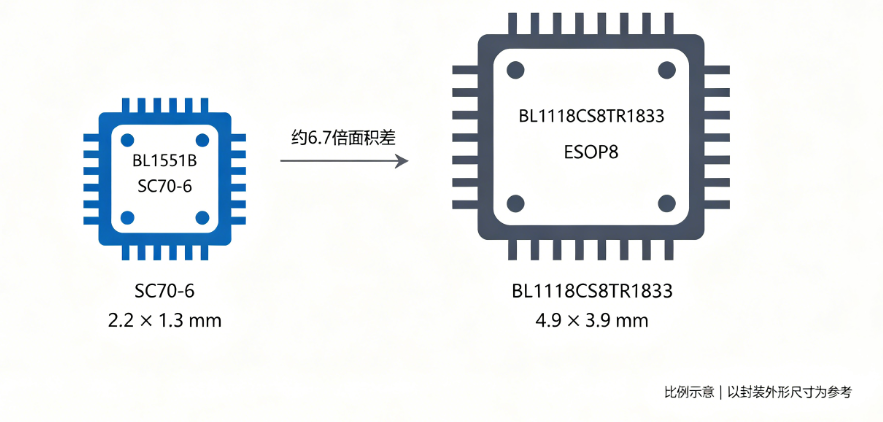

两款器件 PCB 占位面积对比示意图

四、分整机场景选型推荐（采购 / 硬件工程师直接落地）

场景 1：TWS 耳机、智能手环、便携穿戴设备

需求：体积极小、电池低功耗、单路音频 / 传感器信号切换 推荐组合：BL1551B（信号切换）+ 小电流单通道 LDO 优势：SC70-6 微型封装，整机 PCB 空间最大化压缩，静态微安级电流延长续航。

场景 2：智能插座、计量小家电（配套 BL0937B 计量芯片）

需求：双路供电（MCU + 计量 IC）、采样通道信号切换、批量降本 推荐组合：BL1118CS8TR1833（双路 1.8V 供电）+ BL1551B（计量采样通道切换） 优势：一颗 LDO 搞定双轨电源，BL1551B 切换电压采样回路，整套方案物料数量减少 2 颗，量产故障率更低。

场景 3：USB 拓展板、车载摄像模组

需求：USB2.0 高速信号切换、主控大电流稳定供电 推荐组合：BL1551B（DP/DN 差分信号切换），前端 DCDC 降压 + BL1118 给摄像主控供电； 优势：350MHz 带宽保障高速传输无丢包，双通道 LDO 同时给图像传感器 + MCU 供电。

五、两款器件 PCB 布局差异化实操要点

5.1 BL1551B（SC70-6 模拟开关）布线规范

1. 差分信号走线等长，长度差＜0.5mm，远离功率电感、开关电源 SW 节点；
2. VCC 引脚紧贴 0.1μF 去耦电容，控制信号线（EN）远离模拟信号走线；
3. 底层完整铺 GND，隔离电源噪声串扰至音频 / 采样信号。

5.2 BL1118（ESOP8 双通道 LDO）散热布线规范

1. 两路输出独立铺铜，每路输出电容紧贴输出引脚；
2. 芯片底部 GND 焊盘多过孔连接内层地平面，满载 1A 温升控制在 65℃以内；
3. 输入 Vin 走线加宽至 20mil，降低线路压降发热。

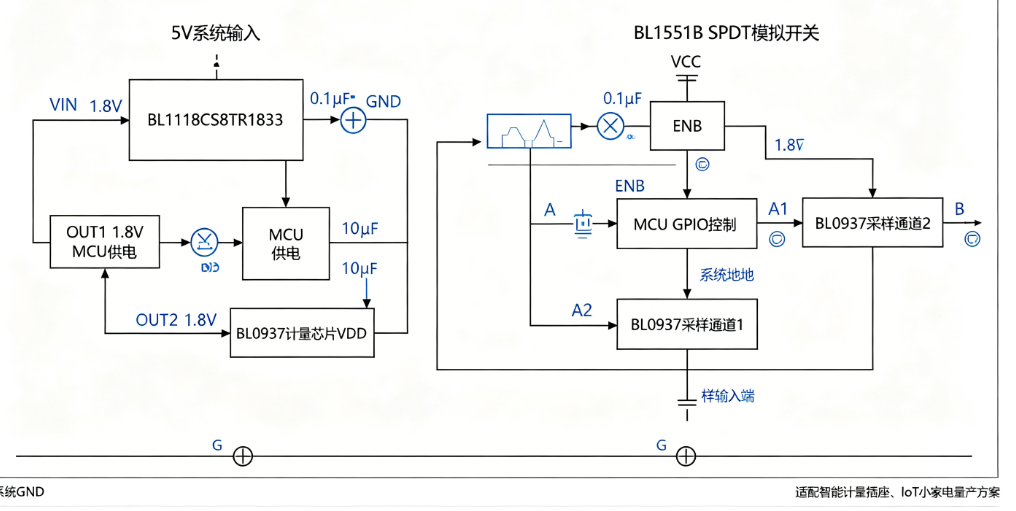

BL1118 双通道供电、BL1551B 信号切换组合参考原理图

六、库存备货与替代选型建议

1. BL1551B 现货充足，可替代 FSA3157、NLASB3157 进口模拟开关，国产平替降本；
2. BL1118 系列支持多固定输出电压（1.2V/1.8V/2.5V/3.3V/5V），可调 ADJ 版本覆盖宽电压需求，单一型号系列覆盖绝大多数 IoT 供电；
3. 项目同时需要信号切换 + 双路供电时，两款搭配备货，减少仓库物料 SKU 种类，降低库存资金占用。
