【芯产品】“高压赋能 智控三相”250V三相桥式驱动电路AiP2181

01 简介 Introduction

栅极驱动器是功率变换与电机控制系统的核心关键器件，承担着主控信号与功率MOSFET/IGBT之间高速可靠的桥梁作用。在电子电力系统中，无论是新能源动力电控、光伏逆变器、工业变频器、电机控制系统，其核心都离不开栅极驱动器的精准控制。

02 产品介绍 Product Introduction

AiP2181是一款作用于N型功率MOSFET和IGBT等功率器件的三相桥式驱动电路，输入逻辑兼容3.3V/5V/15V，可在高达250V电压下工作；内置直通防止和死区时间，确保上下桥臂不会因为同时导通而烧毁器件；内置VCC和VBS的欠压保护电路，防止器件在过低电压下工作；内置3.3V/5V LDO。

03 产品优势 Product advantages

• 极低静态功耗：静态电流＜150uA，可有效降低系统能耗，适配低功耗、便携式等应用场景
• 集成3.3V/5V LDO：输出电压可选，为板级系统组件进行供电，降低系统所需器件数量，简化系统布线
• 可支持SOP24、TSSOP24、QFN24、TSSOP20等不同形式的封装

04 主要特点 Main features

• 最大高侧浮动偏移电压 250V
• 输出电流+1.2A/-1.5A
• 输入输出同相
• 输入逻辑兼容 3.3V/5V/15V
• 死区时间控制功能和直通防止功能
• VCC/VBS欠压保护（UVLO）
• 内置3.3V/5V 100mA负载能力 LDO
• 封装形式：SOP24、TSSOP24、QFN24、TSSOP20

05 应用领域 Application fields

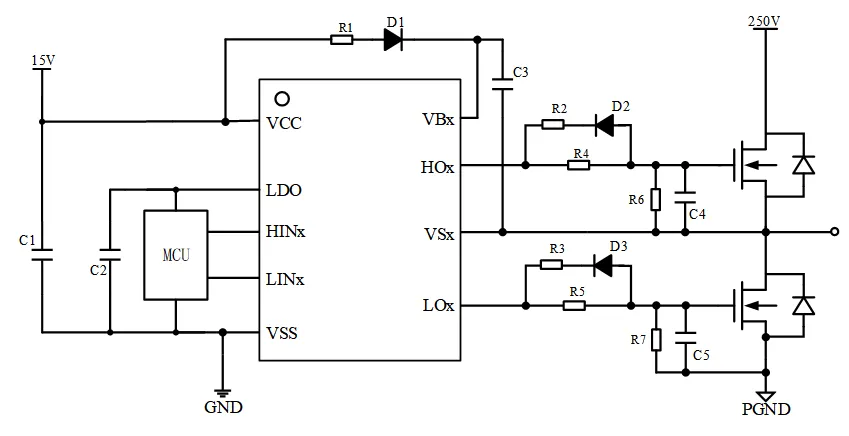

06 典型应用图 Typical Application Diagram

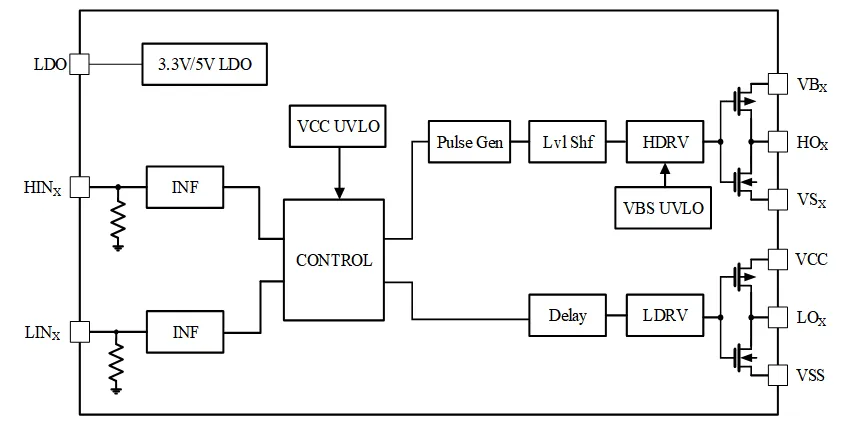

07 功能框图 Functional block diagram

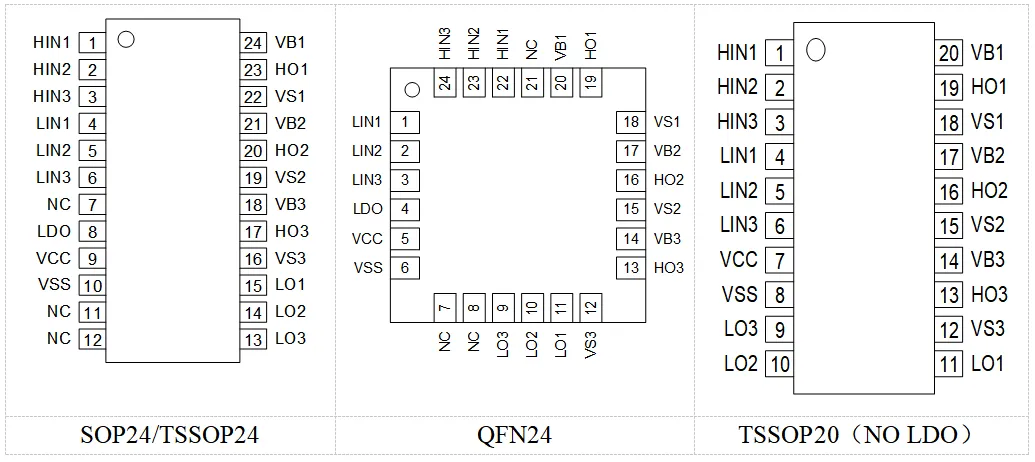

08 引脚排列 Pin arrangement

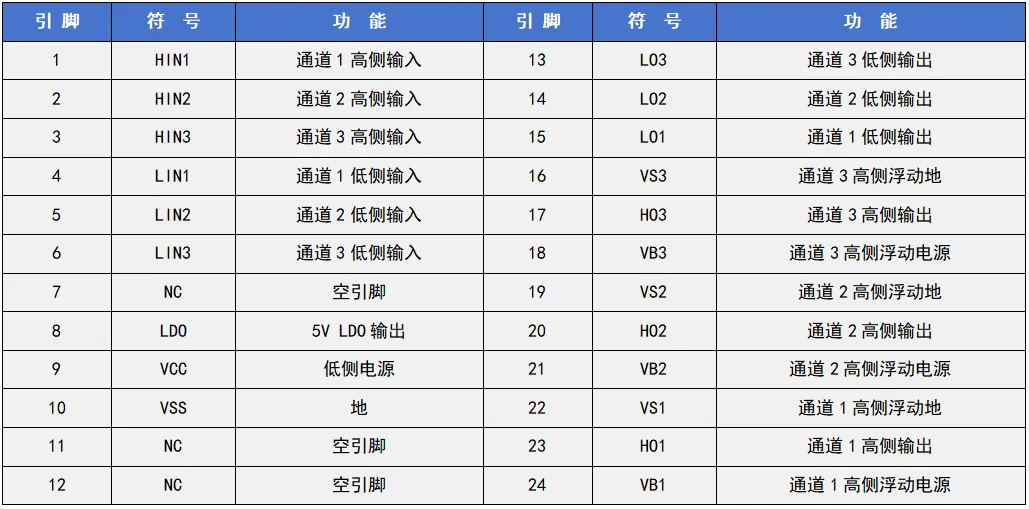

09 引脚说明 Pin Description

10 结语 Conclusion

AiP2181作为一款250V三相桥式驱动电路，凭借高耐压，低功耗，高集成度等特性，可广泛应用于电动自行车、便携式电动工具、小型工业控制等主流场景。芯片集成3.3V/5V LDO，简化板级系统外围电路、优化成本，同时提升系统集成度和稳定性。同时搭配大电流驱动输出及内置电源欠压锁定、防直通等多重保护机制，在三相同步控制精度、响应速度和长期可靠性上均表现优异。
